PTU-58R-PRO/PoE - 8-kanálové zabezpečení sítě LAN - EWIMAR

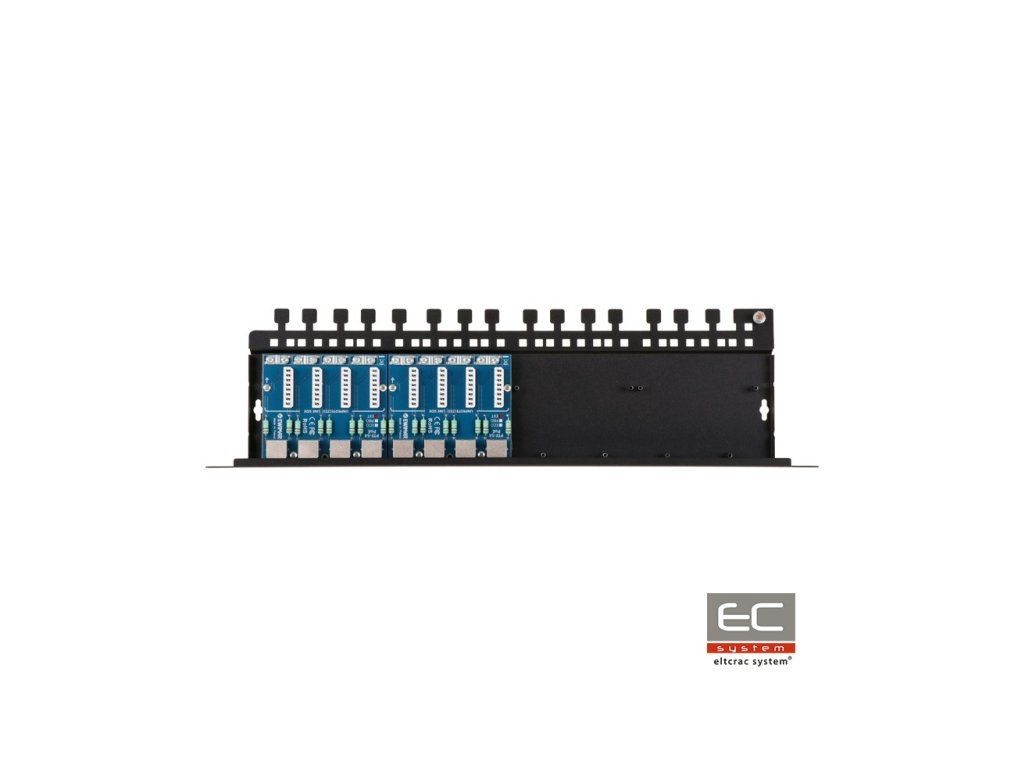

PTU-58R-PRO/PoE je osmikanálové zabezpečení odpovědné za ochranu proti přepětí např. IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Zabezpečení je určeno pro sítě 100Base-T. Zařízení tvoří dva moduly PTU-54-PRO/Poe,namontované na dedikované základně PTU/PTF-5RACK. Může být rozšířeno maximálně na 16 kanálů připojením dalších dvou modulů série PTF-54 nebo PTU-54 na základnu.PTU-58R-ECO/PoE je určeno k ochraně zařízení instalovaných mimo budovy.Vynikající parametry přenosu dat a vysoká odolnost vůči přepětí jsou dosaženy díky použití PCB s velmi vysokým obsahem mědi, precizním vedením obvodů a aplikací inovativních komponentů. Na chráněné straně (DEVICE) byly použity konektory RJ-45, díky čemuž je možnost rychlého přepínání vodičů. Nechráněná strana byla vybavena konektory typu LSA, které umožňují přímé zapojení vodičů bez použití konektorů RJ-45. Takové řešení zaručuje účinnou ochranu proti přepětí a vytváří systém spojovacího Patch Panelu na přímé upevnění lan kabelů. Uzemnění zařízení probíhá přes montážní šrouby krytu Rack, což umožňuje snadnou údržbu, výměnu nebo rozšíření modulu. Při připojení se používá dodaný kabel, upevněný k společnému uzemňovacímu bodu obalu. Doporučeným způsobem zabezpečení nejvyšší úrovně ochrany je použití ochranných prvků na obou stranách kabelů: více na straně LAN switchu a jednotlivé na straně koncových zařízení.
Schéma zabezpečené sítě LAN
Technická specifikace:
Datová linka
Počet LAN kanálů
8
Možnost rozšíření
Do 16 kanálů
Podporované typy LAN sítí
10Base-T, 100Base-T, skrutkový pár kategorie 5, 5e a 6
Vstupní konektor (kabel)
Konektor LSA (Krone) + stíněný svorka
Výstupní konektor (zařízení)
Konektor RJ-45, stíněný
Používané typy kabelů
UTP / FTP kategorie 5, 5e a 6
Nominální napětí DC (linka-zem) UN
90V DC
Maximální provozní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem ) Iimp
2kA na každou žílu vodiče (14kA dohromady)
Nominální napětí DC (linka-linka) UN
3,3V DC
Maximální provozní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Nominální proud IN
300mA / linku
Počet stupňů ochrany
2 (GDT, TVS)
Rozpojovací prvek
Impulzní odpor
Linka PoE
Nominální napětí DC (linka-linka) UN
58V DC
Maximální provozní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard provozu PoE
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
