APS-8P - Ochrana proti přepětí napájení alarmových senzorů se separací - EWIMAR

Kód: EC-25183

Neohodnoceno

3 189 Kč 2 635,54 Kč bez DPH

Doručení za 7 dní (>20 ks)

Možnosti doručení

EWIMAR

Detailní informace

Detailní popis produktu

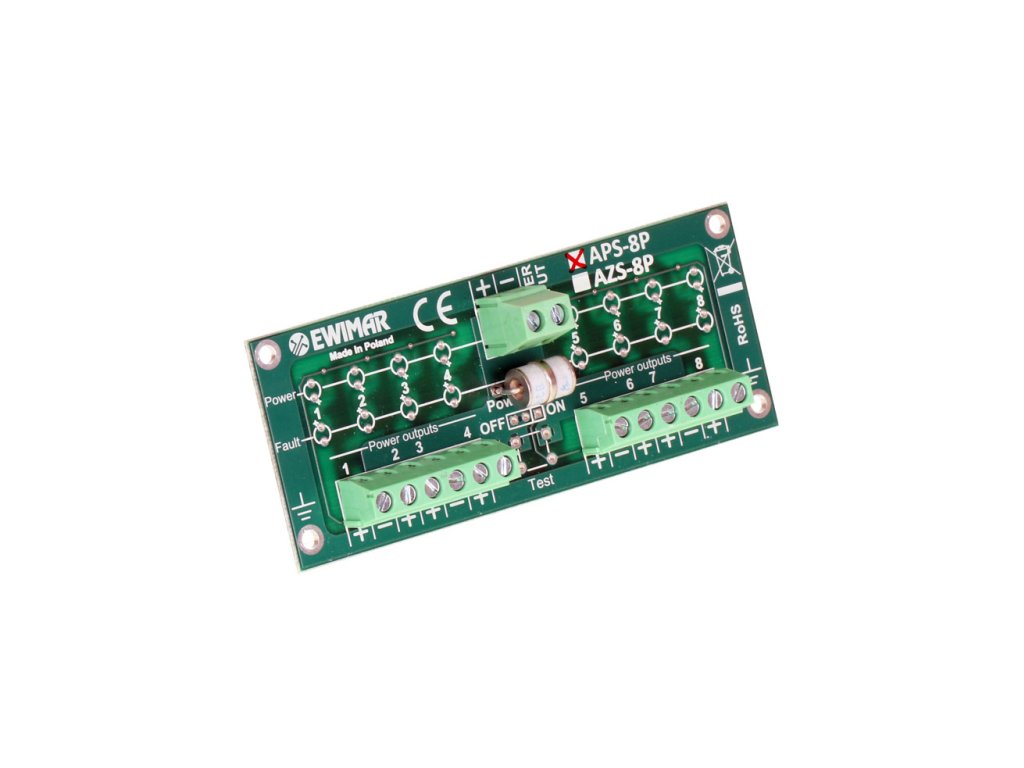

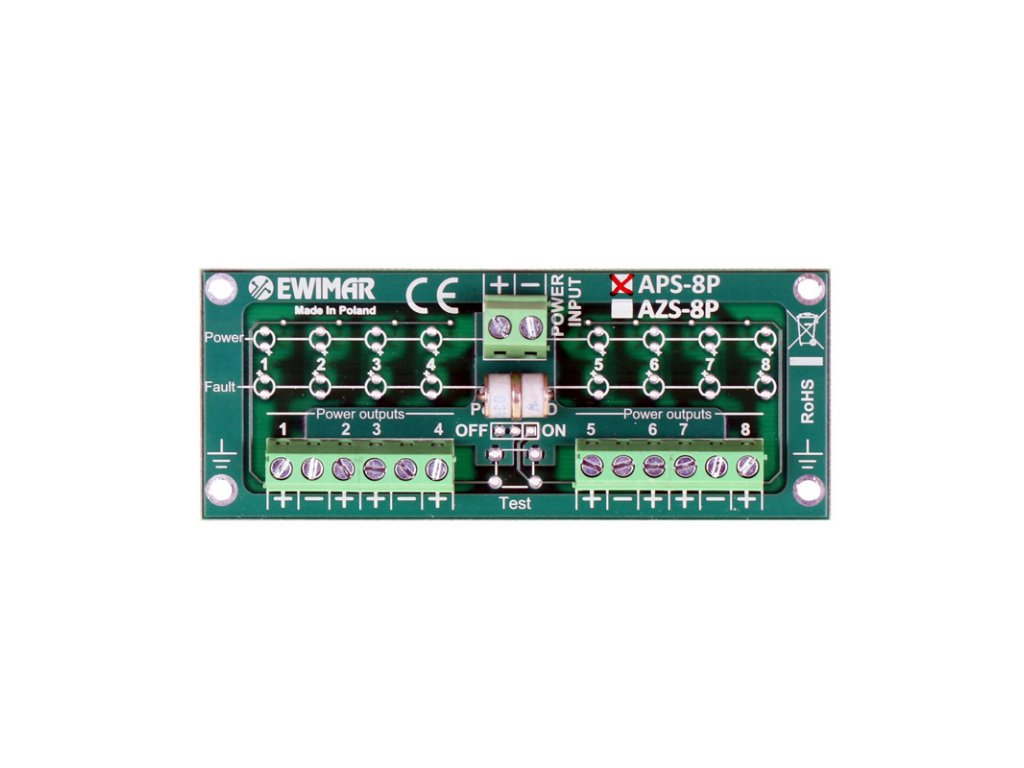

Ochrana proti přepětí napájení alarmových snímačů se separací, APS-8P - EWIMAR

APS-8P je ochrana proti přepětí, jejímž úkolem je chránit a separovat napájení snímačů systémů alarmů třídy S před důsledky atmosférických výbojů. Zařízení má 8 ochranných obvodů vybavených super rychlými pojistkami MOSFET, které během 1 uS odpojí napájecí obvod, kde došlo k zkratu. Toto řešení zabraňuje odpojení napájení a vypnutí dalších snímačů alarmového systému sabotáže, aniž by způsobilo proudové zatížení zdroje a akumulátoru. Zkrat může přetrvávat jakoukoli dobu. Po odstranění zkratu se napájení do vypnutého obvodu automaticky obnoví. Ochrana má vestavěnou funkci ochrany před přepětím. Tato funkcionalita zajišťuje alarmovým linkám ústředny ochranu před poškozením v důsledku atmosférických výbojů a rázových proudů do hodnoty 2kA. Ochranný obvod odvádí indukované potenciály na zem prostřednictvím PE linky. APS-8P je vyhotoven v podobě modulu instalovaného ve speciálním krytu spolu s dalšími moduly, které mohou tvořit komplexní ochranný systém pro všechny signály alarmové centrální jednotky. Pro úplnou ochranu proti přepětí 8 alarmových linek se doporučuje použití ochrany v kombinaci s modulem APS-8Zi/1P

APS-8P - Příkladné zabezpečení alarmového systému třídy SA4

Technická specifikace

APS-8P
Ochranné obvody
Počet ochranných obvodů	8
Vstupní / výstupní svorka	Svorky na šroub
Jmenovité napětí DC (linka-zem) UN	90V DC
Maximální trvalé pracovní napětí (linka-zem) UC	110V DC
Úroveň ochrany 1kV/s (linka-zem) UP	600V
Výbojový proud C1 (8/20µS, linka-zem) Iimp	2kA
Jmenovité napětí DC (linka-linka) UN	13.8V DC
Maximální trvalé pracovní napětí (linka-linka) UC	15V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3	20V (zohledňující MOSFET)
Výbojový proud C1 (8/20µS, linka-linka) Iimp	2kA (zohledňující MOSFET)
Odpojovací prvek	Pojistka MOSFET
Sériový odpor	10 / linku
Jmenovitý proud IN	100mA / linku
Obecně
Použití	Vnitřní
Způsob montáže	Dedikovaný kryt
Pracovní teplota	-30C~60C
Rozměry	102 x 41 x 25 mm

Doplňkové parametry

Kategorie:	Alarmy do domácnosti
Hmotnost:	0.5 kg
EAN:	5904041751264
