1-kanálová prepäťová ochrana série ENG pre IP systémy s ochranou PoE v mini puzdre

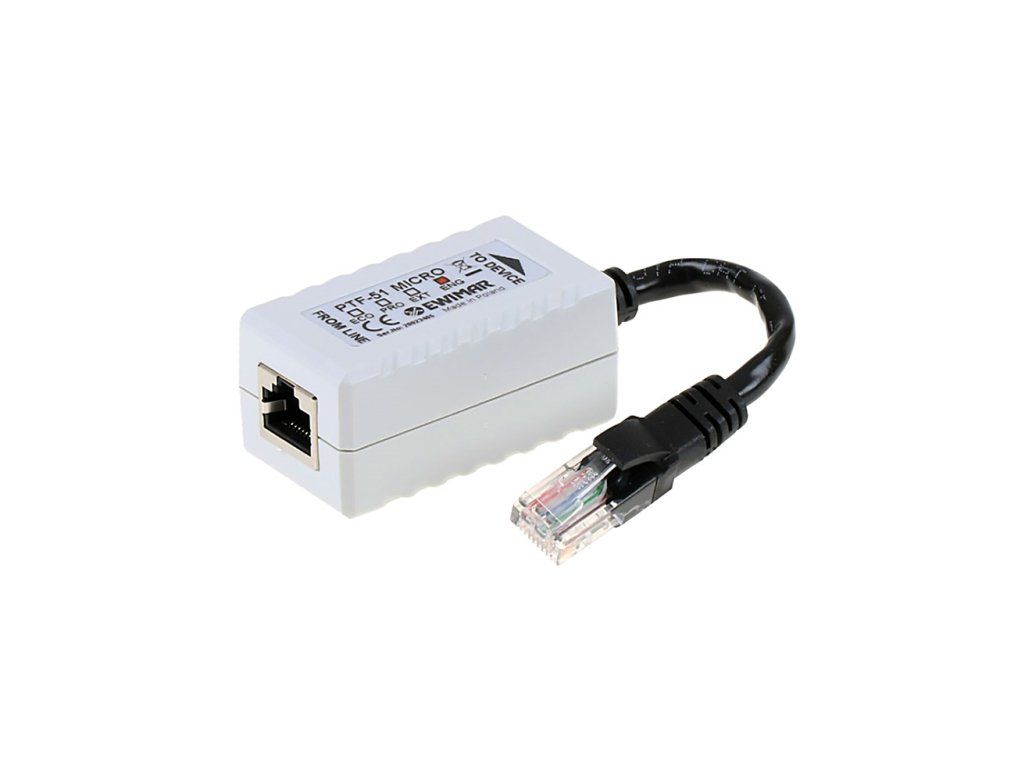

PTF-51-ENG/PoE/Micro je moderní miniaturní přepěťový ochranný obvod, využívající řešení Extreme No Ground. Určený k ochraně LAN sítí, kde je problém přivést uzemňovací linii PE k jednotlivým kamerám nebo jiným koncovým zařízením LAN. Ochranu lze použít také k ochraně vnějších kamer, však v tomto případě bude ochrana omezena pouze na eliminaci menšího elektromagnetického impulsu, indukovaného v LAN kabelu. Technologie MOSFET zaručuje trojnásobně efektivnější odstraňování vznikajících přepětí v rámci přenosových linií, což přispívá k nižší náchylnosti zařízení k poškození v důsledku dlouhodobých rázových proudů.
Zařízení spolupracuje se sítěmi LAN 10-BaseT a 100-BaseT, založenými na kabelech UTP 5 nebo 6 kategorie. Malé rozměry a vestavěný kabel s konektorem RJ45 umožňují jednoduché a rychlé připojení. Ideálně se hodí k ochraně průmyslových IP kamer, vybavených originálními podstavci, které skrývají příslušenství a všechny spoje. PTF-51-ENG/PoE/Micro zaručuje ochranu před účinky přepětí a blesků, jakož i vandalismem (činnost paralyzátorů).
Pro dosažení plné účinnosti omezovače série ENG je nutné použití omezovače minimálně série PRO na druhé straně kabelu (v 1-kanálové nebo vícekanálové verzi) a zajištění jeho správného uzemnění.
Příklady správných instalací bez použití uzemnění na straně kamer
Technická specifikace
PTF-51-ENG/PoE/Micro
Datové linky
Počet LAN kanálů
1
Podporované standardy Ethernet
10Base-T, 100Base-T
Kompatibilita s kabeláží
Kategorie 5, 5e a 6
Vstupní konektor (kábel)
Zásuvka RJ-45
Výstupní konektor (zařízení)
Kábel s konektorem RJ-45
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
8V (po zásahu MOSFET)
Výbojový proud C1 (8/20µS, linka-linka ) Iimp
600A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Izolační prvek
Pojistka MOSFET
Sériový odpor
6 / linku
Jmenovitý proud IN
300mA / linku
PoE linka
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP C3
93V
Výbojový proud (8/20µS, linka-linka) Iimp C3
600A
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard pracovního PoE
Kompatibilní s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
