PTU-58R-EXT/PoE - 8-kanálová ochrana sítě LAN - EWIMAR

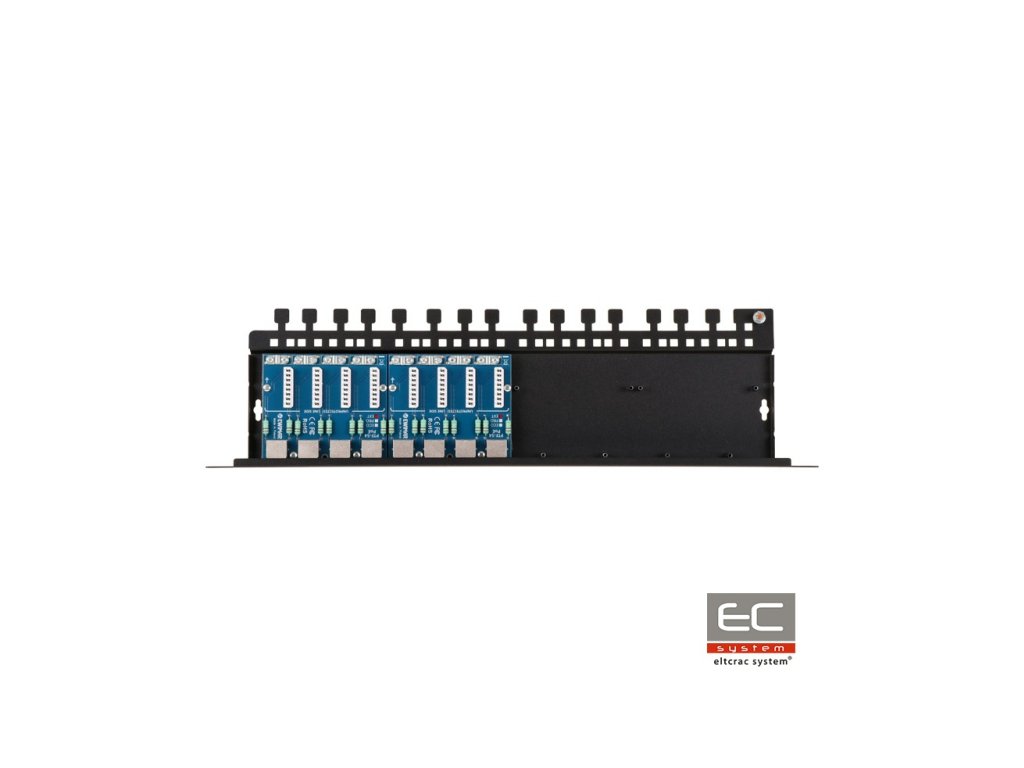

PTU-58R-EXT/PoE je osmičlánková ochrana odpovědná za přepěťovou ochranu například pro IP kamery, LAN switche, routery, bezdrátové přístupové body a další zařízení pracující v 100Mbit sítích. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Ochrana je určena pro sítě 100Base-T. Zařízení se skládá ze dvou modulů PTU-54-PRO/Poe,montovaných na speciální základnu PTU/PTF-5RACK. Může být rozšířeno maximálně na 16 kanálů osazením dalších dvou modulů série PTF-54 nebo PTU-54 do základny.PTU-58R-EXT/PoE je určeno k ochraně zařízení instalovaných mimo budovy i na sloupech a kovových konstrukcích. Modul využívá technologii MOSFET, díky níž je možné dosáhnout velmi vysoké úrovně ochrany jak vůči napětím, tak náhlým skokům rozdílu potenciálů.Vynikající parametry přenosu dat a vysokou odolnost vůči úderům jsme dosáhli použitím PCB desek s velmi vysokým obsahem mědi, přesným vedením obvodů a inovativními komponenty. Na chráněné straně (DEVICE) jsou použity zásuvky RJ-45, což umožňuje rychlé přepínání kabelů. Nechráněná strana je vybavena konektory typu LSA, které umožňují přímé zapojení kabelů bez použití RJ-45 konektorů. Toto řešení zaručuje efektivní přepěťovou ochranu a vytváří systém propojovacího panelu pro přímé upevnění LAN kabelů. Zařízení se uzemňuje prostřednictvím montážních šroubů krytu Rack, což umožňuje jednoduchou údržbu, výměnu či rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu upevněného na společném uzemňovacím bodě krytu. Doporučený způsob dosažení nejvyšší úrovně ochrany je použití ochrany na obou stranách kabelů: vícekanálová na straně switche LAN a jednokanálová na straně koncových zařízení. Aby byla zajištěna účinná přepěťová ochrana, ochranná zařízení série EXT by se neměla spojovat z jedné strany kabelu s ochrannými zařízeními série ECO z druhé strany kabelu. Z druhé strany kabelu by měla být použita ochranná zařízení minimálně série PRO, ideálně série EXT, což zvyšuje napětí izolačního bufferu.
Kompletní přepěťová ochrana s patch panelem
Technická specifikace:
Datová linka
Počet LAN kanálů
8
Možnost rozšíření
Až na 16 kanálů
Podporované typy LAN sítí
10Base-T, 100Base-T, twisted pair kategorie 5, 5e, a 6
Vstupní konektor (kábel)
Konektor LSA (Krone) - Stínění obalu
Výstupní konektor (zařízení)
Zásuvka RJ-45, stíněná
Používané typy kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité napětí DC (linka-zem) UN
90V DC
Max. trvalé pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Proud výboje (8/20µS, linka-zem) Iimp
2kA na každou žílu kabelu (14kA celkem)
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální trvalé pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
8V
Proud výboje (8/20µS, linka-linka) Iimp
2kA s využitím funkce MOSFET
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Odpory série
6 / linka
Jmenovitý proud IN
300mA / linka
Počet ochranných stupňů
3 (GDT, MOSFET, TVS)
Odpínací prvek
Super rychlá pojistka MOSFET
PoE Linka
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální trvalé pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Proud výboje (8/20µS, linka-linka) Iimp
100A
Proud výboje (8/20µS, linka-zem) Iimp
2kA
Ochrana páru
(1+2)-(3+6), (4+5)-(7+8)
PoE standard práce
kompatibilní s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
IEEE 802.3bt, Typ 3, možnost AB: 1,2W @54VDC
*) údaje pro maximální předpokládané zatížení
Společné vlastnosti
Rozměry
480 x 41 x 130 (mm)
Použití
Ochrana zařízení instalovaných na kovových konstrukcích
