PTU-58R-ECO/PoE - 8-kanálová ochrana sítě LAN - EWIMAR

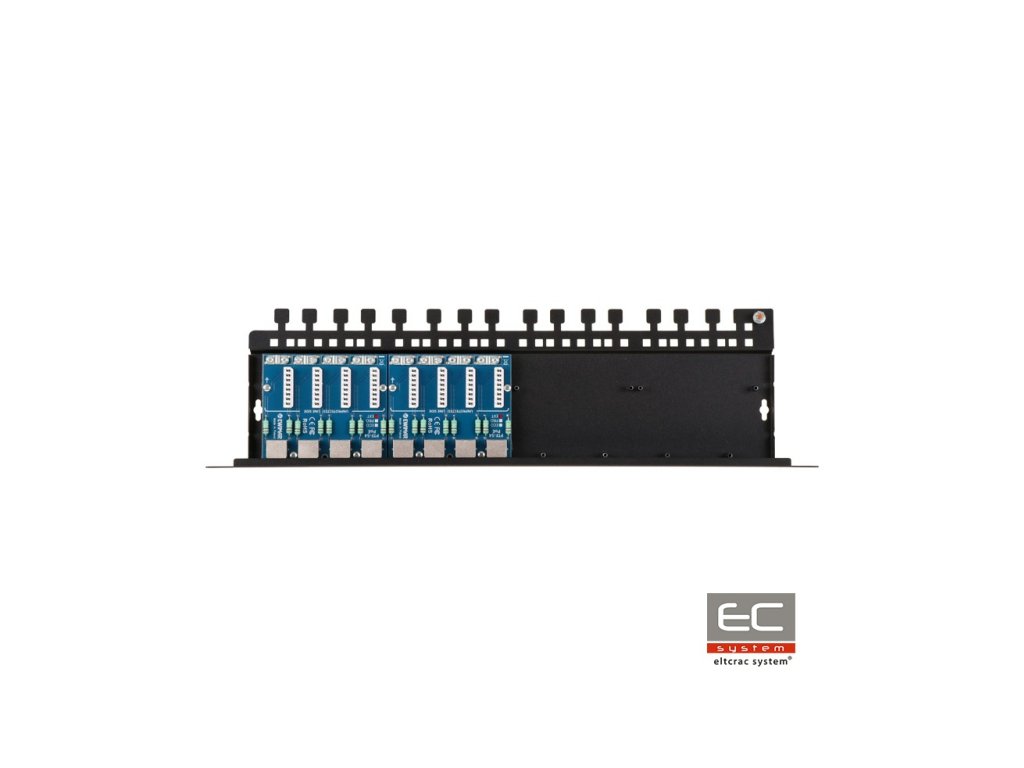

PTU-58R-ECO/PoE je osmikanálová ochrana zodpovědná za přepěťovou ochranu m.in. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Ochrana je určena pro sítě 10Base-T, 100Base-T. Zařízení tvoří dva moduly PTU-54-ECO/Poe,namontované na dedikované základně PTU/PTF-5RACK. Může být rozšířeno maximálně na 16 kanálů montážem dvou dalších modulů série PTF-54 nebo PTU-54.PTU-58R-ECO/PoE je určeno k ochraně zařízení instalovaných v interiéru.Vynikající parametry přenosu dat a vysoká odolnost proti nárazům jsou dosaženy díky použití PCB desek s velmi silným obsahem mědi, preciznímu vedení obvodů a využití inovativních komponentů. Na chráněné straně (DEVICE) jsou použity zásuvky RJ-45, což umožňuje rychlé přepínání kabelů. Nechráněná strana je vybavena konektory typu LSA, které umožňují přímé připojení kabelů bez použití konektorů RJ-45. Takové řešení zaručuje účinnou přepěťovou ochranu a vytváří systém připojení Patch Panel na přímé upevnění LAN kabelů. Uzemnění zařízení se provádí pomocí montážních šroubů krytu Rack, což umožňuje jednoduchou údržbu, výměnu nebo rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu, který je připevněn k společnému uzemňovacímu bodu krytu. Doporučovaným způsobem na zabezpečení nejvyšší úrovně ochrany je použití ochrany na obou stranách kabelů: vícenásobná na straně LAN switchů a jednoduchá na straně koncových zařízení.
Instalace LAN s použitím ochranného patch panelu
Technická specifikace:
Datová linka
Počet LAN kanálů
8
Možnost rozšíření
Na 16 kanálů
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucený pár kategorie 5, 5e a 6
Vstupní konektor (LINE)
LSA (Krone) + objímka obrazovky
Výstupní konektor (DEVICE)
Zásuvka RJ-45, stíněná
Typy použitých kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité napětí DC (linka-zem) UN
90V DC
Maximální provozní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální provozní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Jmenovitý proud IN
300mA / linku
Počet ochranných stupňů
1 (hybridní)
PoE linka
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální provozní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard práce PoE
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
