PTU-54-EXT/PoE - 4kanálový modul ochrany proti přepětí LAN sítě - EWIMAR

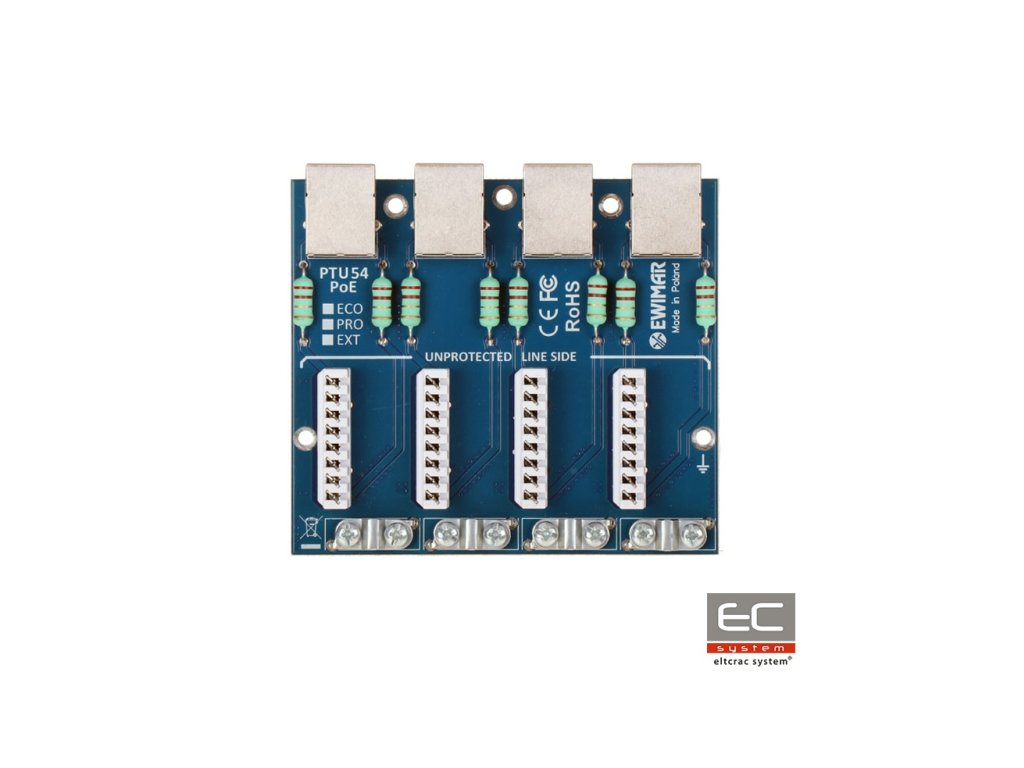

PTU-54-EXT/PoE je čtyřkanálový modul odpovědný za ochranu před přepětími, včetně IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení fungujících v sítích 100Mbit. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 10Base-T, 100Base-T. PTU-54-EXT/PoE je určen k ochraně zařízení instalovaných mimo budovy, na sloupech a kovových konstrukcích.Modul využívá technologii MOSFET, díky které je možné dosáhnout velmi vysoké úrovně ochrany před přepětími i náhlými změnami potenciálových rozdílů.Výborné parametry přenosu dat a vysokou odolnost vůči úderům jsou dosaženy díky použití PCB desek s velmi silnou měděnou vrstvou, přesným vedením obvodů a použitím inovativních komponentů. Na chráněné straně (DEVICE) byly použity konektory RJ-45, což umožňuje rychlé propojení kabelů. Nezajištěná strana je vybavena konektory typu LSA, které umožňují přímé připojení kabelů bez použití RJ-45 zástrček. Takové řešení zaručuje účinnou ochranu před přepětími a vytváří spojovací systém Patch Panel na přímé upevnění LAN kabelů. K montáži modulu je nutné použít základnu PTU/PTF-5-RACK, která pojme maximálně 4 moduly různých typů. Uzemnění zařízení je zajištěno přes montážní šrouby pouzdra Rack, což umožňuje snadnou údržbu, výměnu nebo rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu, který je upevněn k společnému uzemňovacímu bodu pouzdra.
Způsob budování ochranného patch panelu se spojkami LSA (Krone)
Technická specifikace:
Datová linka
Počet LAN kanálů
4
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucené páry kategorie 5, 5e a 6
Vstupní připojení (kábel)
LSA konektor (Krone)
Výstupní připojení (zařízení)
RJ-45 zásuvka
Typy použitých kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité DC napětí (linka-zem) UN
90V DC
Maximální provozní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbohový proud (8/20S, linka-zem) Iimp
2kA na každý vodič (celkem 14kA)
Jmenovité DC napětí (linka-linka) UN
3,3V DC
Maximální provozní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
8V
Výbohový proud (8/20S, linka-linka) Iimp
2kA s ohledem na činnost MOSFET
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
6 / linku
Jmenovitý proud IN
300mA / linku
Počet ochranných úrovní
3 (GDT, MOSFET, TVS)
Izolační prvek
Velmi rychlá MOSFET pojistka
PoE linka
Jmenovité DC napětí (linka-linka) UN
58V DC
Maximální provozní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbohový proud (8/20S, linka-linka) Iimp
100A
Výbohový proud (8/20S, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Provozní standard PoE
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
EWIMAR: jištění elektrických obvodů, kamerová bezpečnost, PoE sítě
