PTU-54-ECO/PoE - 4-kanálový modul přepěťového omezovače sítě LAN - EWIMAR

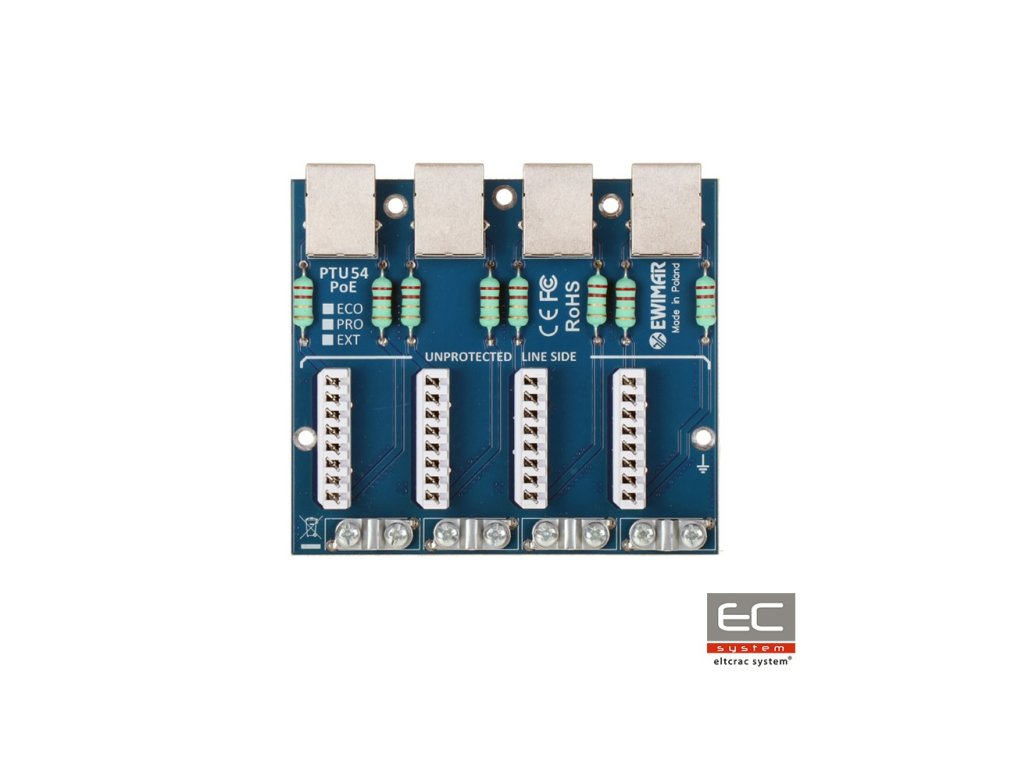

PTU-54-ECO/PoE je čtyř-kanálový modul zodpovědný za ochranu proti přepětí např. IP kamer, LAN přepínačů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v sítích 10Mbit a 100Mbit. Zařízení je kompatibilní s kabelovým systémem UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 10Base-Tx, 100Base-T/Tx. PTU-54-ECO/PoE je určeno k ochraně zařízení instalovaných uvnitř budov.Vynikající vlastnosti přenosu dat a vysoká odolnost vůči úderům jsou dosaženy díky využití PCB desek s velmi vysokým obsahem mědi, přesnému vedení obvodů a aplikaci inovativních komponentů. Na chráněné straně (DEVICE) byly použity zásuvky RJ-45, což umožňuje rychlé přepínání kabelů. Nezabezpečená strana byla vybavena konektory typu LSA, které umožňují přímou instalaci kabelů bez použití RJ-45 konektorů. Toto řešení zaručuje efektivní ochranu proti přepětí a vytváří systém připojení Patch Panel pro přímé připevnění LAN kabelů. Pro montáž modulu je nutné použít základnu PTU/PTF-5-RACK, která pojme maximálně 4 moduly různých typů. Uzemnění zařízení je realizováno prostřednictvím montážních šroubů krytu Rack, což umožňuje jednoduchou údržbu, výměnu či rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu, který se upevňuje k společnému uzemňovacímu bodu krytu.
Způsob konstrukce ochranného patch panelu pro sítě LAN
Technická specifikace:
Datová linka
Počet kanálů LAN
4
Podporované typy sítí LAN
10Base-T, 100Base-T, stočená dvojlinka kategorie 5, 5e a 6
Vstupní konektor (kabel)
Konektor LSA (Krone) + Stínění
Výstupní konektor (zařízení)
Zásuvka RJ-45
Druhy použitých kabelů
UTP / FTP kategorie 5, 5e a 6
Nominální napětí DC (linka-zem) UN
90V DC
Max. trvalé provozní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Nominální napětí DC (linka-linka) UN
3,3V DC
Maximální trvalé provozní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Nominální proud IN
300mA / linku
Počet ochranných stupňů
1 (hybridní)
PoE linka
Nominální napětí DC (linka-linka) UN
58V DC
Maximální trvalé provozní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Pracovní standard PoE
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
