PTU-516R-PRO/PoE - 16kanálová ochrana sítě LAN - EWIMAR

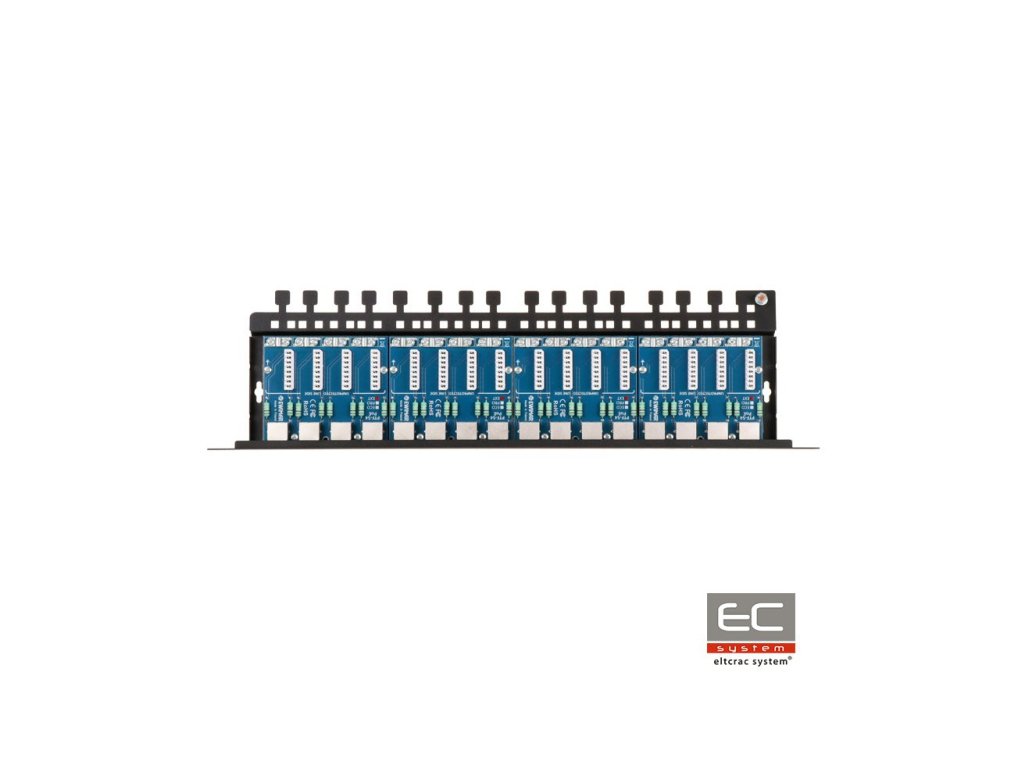

PTU-516R-PRO/PoE je šestnáctikanálová ochrana odpovědná za přepěťovou ochranu mimo jiné IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5 , 5e a 6. Ochrana je určena pro sítě 100Base-T. Zařízení tvoří čtyři moduly PTU-54-PRO/Poe, namontované do dedikované základny PTU/PTF-5RACK. PTU-58R-ECO/PoE je určeno k ochraně zařízení instalovaných mimo budovy. Výborné parametry přenosu dat a vysoká odolnost vůči úderům jsou dosaženy díky použití PCB desek s velmi vysokým obsahem mědi, přesnému vedení obvodů a použití inovativních komponentů. Na chráněné straně (DEVICE) byly použity zásuvky RJ-45, což umožňuje rychlé přepínání kabelů. Nechráněná strana je vybavena konektory typu LSA, které umožňují přímé připojení kabelů bez použití RJ-45 konektorů. Takové řešení zaručuje účinnou přepěťovou ochranu a vytváří spojovací systém Patch Panel pro přímé upevnění LAN kabelů. Uzemnění zařízení se provádí přes montážní šrouby skříně Rack, což umožňuje jednoduchou údržbu, výměnu nebo rozšíření modulu. Připojení se provádí prostřednictvím přiloženého kabelu, který je upevněn do společného uzemňovacího bodu skříně. Doporučený způsob zabezpečení nejvyšší úrovně ochrany je použití ochrany na obou stranách kabelů: vícikanálové na straně LAN switch a jednoduché na straně koncových zařízení.
Schéma chráněné sítě LAN
Technická specifikace:
Datová linka
Počet LAN kanálů
16
Možnost rozšíření
Ne, pouze výměna modulu
Podporované typy LAN sítí
10Base-T, 100Base-T, Stíněná kroucená dvojice kategorie 5, 5e a 6
Vstupní konektor (LINE)
LSA konektor (Krone) + stínicí svorka
Výstupní konektor (DEVICE)
Stíněná RJ-45 zásuvka
Druhy používaných kabelů
UTP / FTP kategorie 5, 5e a 6
Nominální jednosměrné napětí (linka-zem) UN
90V DC
Maximální trvalé provozní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem) Iimp
2kA na každý vodič (14kA celkem)
Nominální jednosměrné napětí (linka-linka) UN
3,3V DC
Maximální trvalé provozní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Menovitý proud IN
300mA / linku
Počet ochranných stupňů
2 (GDT, TVS)
Oddělovací prvek
Impulzní rezistor
PoE linka
Nominální jednosměrné napětí (linka-linka) UN
58V DC
Maximální trvalé provozní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard PoE provozu
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
