PTU-516R-EXT/PoE - 16kanálová ochrana sítě LAN - EWIMAR

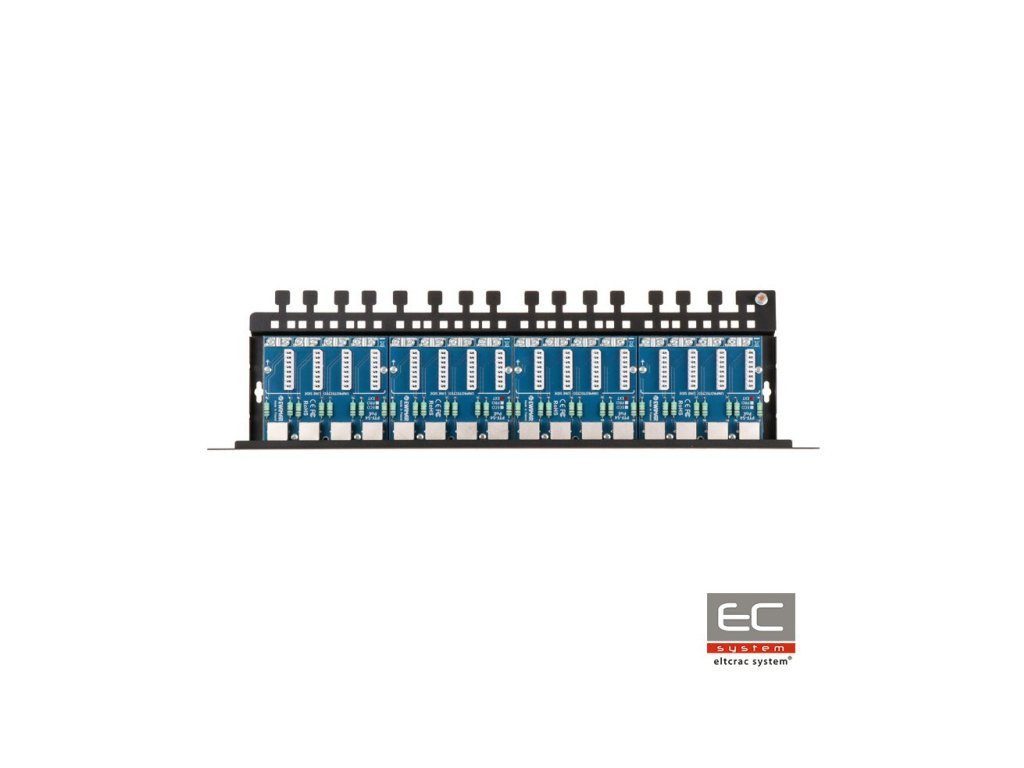

PTU-516R-EXT/PoE je šestnáctikanálová ochrana odpovědná za přepěťovou ochranu např. IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Ochrana je určena pro sítě 100Base-T. Zařízení tvoří čtyři moduly PTU-54-PRO/Poe,namontované na dedikovanou základnu PTU/PTF-5RACK. PTU-516R-EXT/PoE je určeno pro ochranu zařízení instalovaných na venkovní straně budov, jakož i na sloupech a kovových konstrukcích. Modul využívá technologii MOSFET díky které lze dosáhnout velmi vysoké úrovně ochrany před přepětím i náhlými změnami potenciálů.Vynikající parametry přenosu dat a vysoká odolnost proti nárazům jsou dosaženy díky využití plošných spojů s velmi vysokým obsahem mědi, preciznímu vedení obvodů a použití inovativních komponentů. Na chráněné straně (DEVICE) se používají zásuvky RJ-45, což umožňuje rychlé přepínání kabelů. Nechráněná strana je vybavena konektory typu LSA, které umožňují přímé připojení kabelů bez použití konektorů RJ-45. Takové řešení zaručuje účinnou přepěťovou ochranu a vytváří Patch Panel systém pro přímé připevnění LAN kabelů. Uzemnění zařízení se provádí prostřednictvím montážních šroubů skříně Rack, což umožňuje jednoduchou údržbu, výměnu nebo rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu, který se připojuje k společnému uzemňovacímu bodu skříně. Doporučeným způsobem zabezpečení nejvyššího stupně ochrany je použití ochrany na obou stranách kabelů: vícenásobná na straně LAN switchere a jednotlivá na straně koncových zařízení. Pro zabezpečení účinné přepěťové ochrany se nesmí spojovat ochrany série EXT na jedné straně kabelu s ochranami série ECO na druhé straně kabelu. Na druhou stranu kabelu by se měly používat ochrany minimální série PRO a nejlépe série EXT, což zvyšuje napětí izolačního bufferu.
Příklad přepěťové ochrany průmyslové sítě LAN
Technická specifikace:
Datová linka
Počet LAN kanálů
16
Možnost rozšíření
Žádná, pouze výměna jednotlivých modulů
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucený pár kategorie 5, 5e a 6
Vstupní konektor (LINE)
LSA konektor (Krone) - Objem obrazovky
Výstupní konektor (DEVICE)
RJ-45 zásuvka, stíněná
Typy používaných kabelů
UTP / FTP kategorie 5, 5e a 6
Nominální napětí DC (linka-zem) UN
90V DC
Max. pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem ) Iimp
2kA na každou žílu kabelu (14kA spolu)
Nominální napětí DC (linka-linka) UN
3,3V DC
Maximální pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
8V
Výbojový proud (8/20µS, linka-linka ) Iimp
2kA se zohledněním činnosti MOSFET
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
6 / linku
Nominální proud IN
300mA / linku
Počet ochranných stupňů
3 (GDT, MOSFET, TVS)
Řádky odpařování
Super rychlá pojistka MOSFET
PoE linka
Nominální napětí DC (linka-linka) UN
58V DC
Maximální pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
PoE standard plnění
shoda s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na obvodových ochranných
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
IEEE 802.3bt, Typ 3, možnost AB: 1,2W @54VDC
*) údaje pro maximální předpokládané zatížení
Společné vlastnosti
Rozměry
480 x 41 x 130 (mm)
Použití
Ochrana zařízení instalovaných na kovových konstrukcích
