PTF-58R-EXT/PoE - 8-kanálová ochrana sítě LAN - EWIMAR

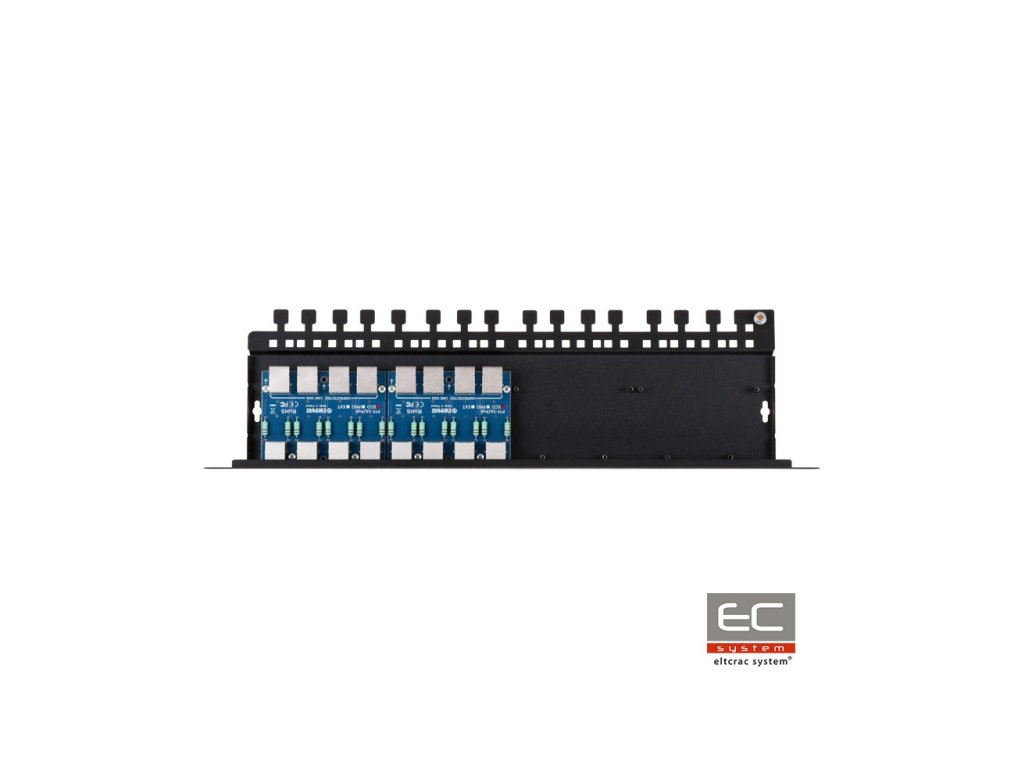

PTF-58R-EXT/PoE je osmikanálová ochrana zodpovědná za přepěťovou ochranu, mimo jiné IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5, 5e a 6. Ochrana je určena pro sítě 10Base-T a 100Base-T. Zařízení se skládá ze dvou modulů PTF-54-EXT/PoE,namontovaných na vyhrazené základně PTU/PTF-5RACK. Může být rozšířeno maximálně na 16 kanálů namontováním dalších dvou modulů série PTF-54 nebo PTU-54 na základnu.PTF-58R-EXT/PoE je určeno pro ochranu zařízení instalovaných mimo budovy, jakož i na sloupech a kovových konstrukcích. Modul využívá technologii MOSFET, která umožňuje dosáhnout velmi vysoké úrovně ochrany proti přepětím a náhlým skokům potenciálního rozdílu.Vynikající parametry přenosu dat a vysoká odolnost proti nárazům jsou dosaženy díky využití PCB desek s velmi silným obsahem mědi, preciznímu vedení obvodů a aplikaci inovativních komponentů. Na obou stranách (chráněná - DEVICE a nechráněná - LINE) byly použity konektory RJ-45, což umožňuje, aby moduly byly spojeny s dalšími patch panely, které jsou konci LAN kabelů. Zařízení by se nemělo používat v kombinaci se standardními patch panely s LSA (Krone) konektory, protože jejich obvodová odolnost proti nárazům je příliš malá a mohou být poškozeny při přepětí. Jako ukončení LAN kabelů se nejlépe používají patch panely s keystone moduly. Zemnění zařízení se provádí pomocí montážních šroubů skříně Rack, což umožňuje jednoduchou údržbu, výměnu nebo rozšíření modulu. Připojení se provádí připojeným kabelem, který je připevněn k společnému uzemňovacímu bodu skříně. Doporučeným řešením pro zajištění nejvyšší úrovně ochrany je použití ochrany na obou stranách kabelů: víc Kanálové na straně LAN switche a jednotlivé na straně koncových zařízení. Pro zajištění efektivní přepěťové ochrany není vhodné kombinovat ochrany série EXT na jedné straně kabelu s ochranami série ECO na druhé straně kabelu. Na druhé straně by měly být použity ochrany minimálně série PRO, nejlépe však série EXT, což zvyšuje napětí izolačního buffru.
Příklad ochrany průmyslové sítě LAN
Technická specifikace:
Datová linka
Počet LAN kanálů
8
Možnost rozšíření
Do 16 kanálů
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6
Vstupní konektor (kábel)
Konektor RJ-45, stíněný
Výstupní konektor (zařízení)
Konektor RJ-45, stíněný
Typy použitých kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité napětí DC (linka-zem) UN
90V DC
Maximální provozní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem) Iimp
2kA pro každý vodič kabelu (14kA celkem)
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální provozní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
8V
Výbojový proud (8/20µS, linka-linka) Iimp
2kA vzhledem k působení MOSFET
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériová rezistence
6 / linku
Jmenovitý proud IN
300mA / linku
Počet ochranných stupňů
3 (GDT, MOSFET, TVS)
Oddělení prvku
Super rychlá pojistka MOSFET
PoE linka
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální provozní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
PoE standard
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
