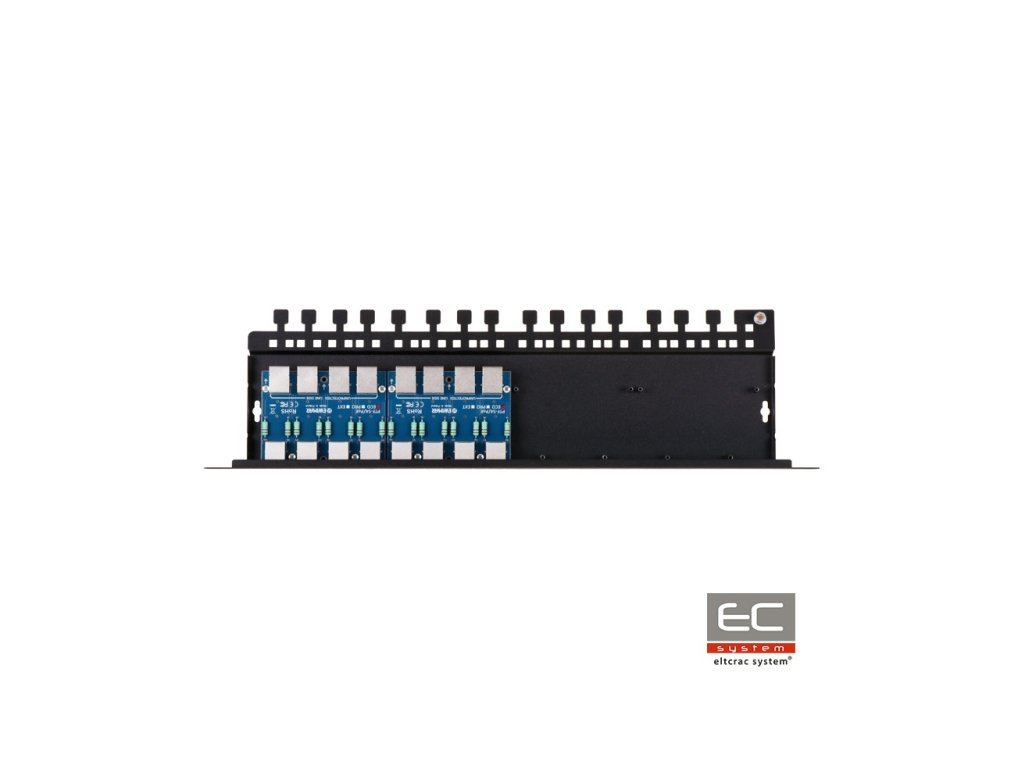

PTF-58R-ECO/PoE - 8-kanálová ochrana sítě LAN - EWIMAR
PTF-58R-ECO/PoE je osmikanálová ochrana odpovědná za přepěťovou ochranu např. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5, 5e a 6. Zabezpečení je určeno pro sítě 10Base-T, 100Base-T. Zařízení se skládá ze dvou modulů PTF-54-ECO/Poe,namontovaných na dedikovaný základ PTU/PTF-5RACK. Může být rozšířeno maximálně na 16 kanálů přidáním dalších dvou modulů série PTF-54 nebo PTU-54.PTF-58R-ECO/PoE je určeno na ochranu zařízení instalovaných uvnitř budov.Výborné přenášení dat a vysoká odolnost proti nárazu jsou dosaženy díky použití PCB desek s velmi tlustou vrstvou mědi, přesnému vedení obvodů a využití inovativních komponentů. Na obou stranách (chráněné - DEVICE a nechráněné - LINE) se nacházejí konektory RJ-45. Uzemi zařízení se provádí pomocí montážních šroubů krytu Rack, čímž se umožňuje jednoduchá údržba, výměna nebo rozšíření modulu. Připojení se realizuje pomocí přiloženého kabelu, připojeného k společnému uzemňovacímu bodu krytu. Doporučeným způsobem zabezpečení nejvyšší úrovně ochrany je použití ochran na obou stranách kabelů: vícenásobná ochrana na straně přístupových bodů LAN a jednotlivé ochrany na straně koncových zařízení.
Instalace LAN se zapojením ochranného patch panelu
Technická specifikace:
Datová linka
Počet LAN kanálů
8
Možnost rozšíření
Na 16 kanálů
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6
Vstupní konektor (kábel)
Konektor RJ-45, stíněný
Výstupní konektor (zařízení)
Konektor RJ-45, stíněný
Typy používaných kabelů
UTP / FTP kategorie 5, 5e a 6
Nominální napětí DC (linka-zem) UN
90V DC
Maximální provozní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Proud výboje (8/20µS, linka-zem) Iimp
100A
Nominální napětí DC (linka-linka) UN
3,3V DC
Maximální provozní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Proud výboje (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Nominální proud IN
300mA / linku
Počet ochranných stupňů
1 (hybridní)
Linka PoE
Nominální napětí DC (linka-linka) UN
58V DC
Maximální provozní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Proud výboje (8/20µS, linka-linka) Iimp
100A
Proud výboje (8/20µS, linka-zem) Iimp
100A
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard provozu PoE
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
