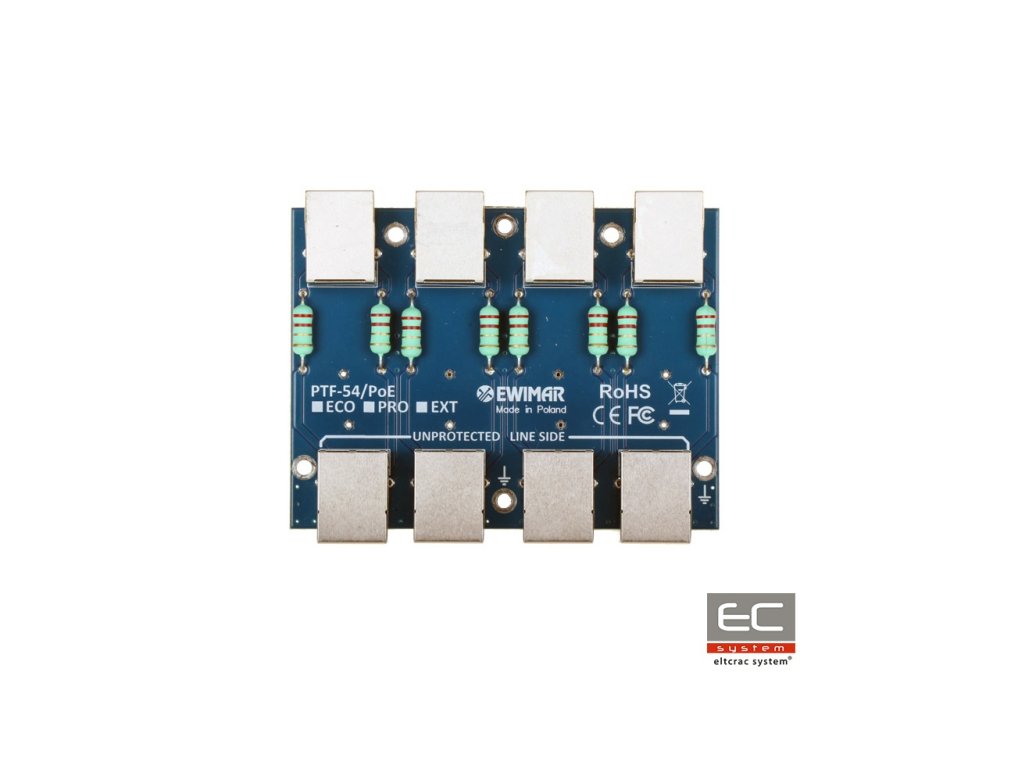

PTF-54-PRO/PoE - 4-kanálový modul přepěťové ochrany sítě LAN - EWIMAR
PTF-54-PRO/PoE je čtyřčlánkový modul odpovědný za ochranu proti přepětí, mimo jiné pro IP kamery, LAN switche, routery, WiFi přístupové body a další zařízení pracující v sítích 100Mbit. Zařízení je kompatibilní s kabeláží UTP a FTP kategorií 5, 5e a 6. Modul je určen pro sítě 10Base-T, 100Base-T. PTF-54-PRO/PoE je určen na ochranu zařízení instalovaných mimo budovy.Vynikající parametry přenosu dat a vysoká nárazová odolnost jsou dosaženy díky využití PCB s velmi vysokým obsahem mědi, přesným vedením obvodů a použitím inovativních komponentů. Na obou stranách (chráněná - DEVICE a nechráněná - LINE) se používají konektory RJ-45, díky čemuž mohou být moduly spojeny s dalšími patch panely, které tvoří zakončení LAN kabelů. Zařízení by se nemělo používat ve spojení s běžnými patch panely s LSA (Krone) konektory, neboť jejich obvody mají příliš nízkou nárazovou odolnost a mohou být poškozeny při přepětí. Jako zakončení LAN kabelů je nejlepší použít patch panely s moduly typu Keystone.Na instalaci je třeba použít dedikovanou základnu PTU/PTF-5-RACK, která obsahuje maximálně 4 moduly různých typů, nebo jednu modulovou skříň PTF-5-BOX. Uz grounding zařízení se provádí pomocí montážních šroubů skříně Rack, čímž se zajišťuje jednoduchá údržba, výměna nebo rozšíření modulu. Připojení se realizuje pomocí přiloženého kabelu, který je připevněn k společnému uzemňovacímu bodu skříně.
Způsob instalace modulů v dedikované skříni Rack
Způsob instalace modulu v plastové skříni
Technická specifikace:
Datová linka
Počet LAN kanálů
4
Podporované typy LAN sítí
10Base-T, 100Base-T, skrácená kategorie 5, 5e a 6
Vstupní konektor (kabel)
Konektor RJ-45
Výstupní konektor (zařízení)
Konektor RJ-45
Druhy použitých kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité napětí DC (linka-zem) UN
90V DC
Maximální pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem) Iimp
2kA na každý vodič (celkem 14kA)
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Jmenovitý proud IN
300mA / linku
Počet stupňů ochrany
2 (GDT, TVS)
Oddělovací prvek
Výbojový rezistor
Linka PoE
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard práce PoE
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
