PTF-54-EXT/PoE - 4-kanálový modul ochrany proti přepětí pro LAN sítě - EWIMAR

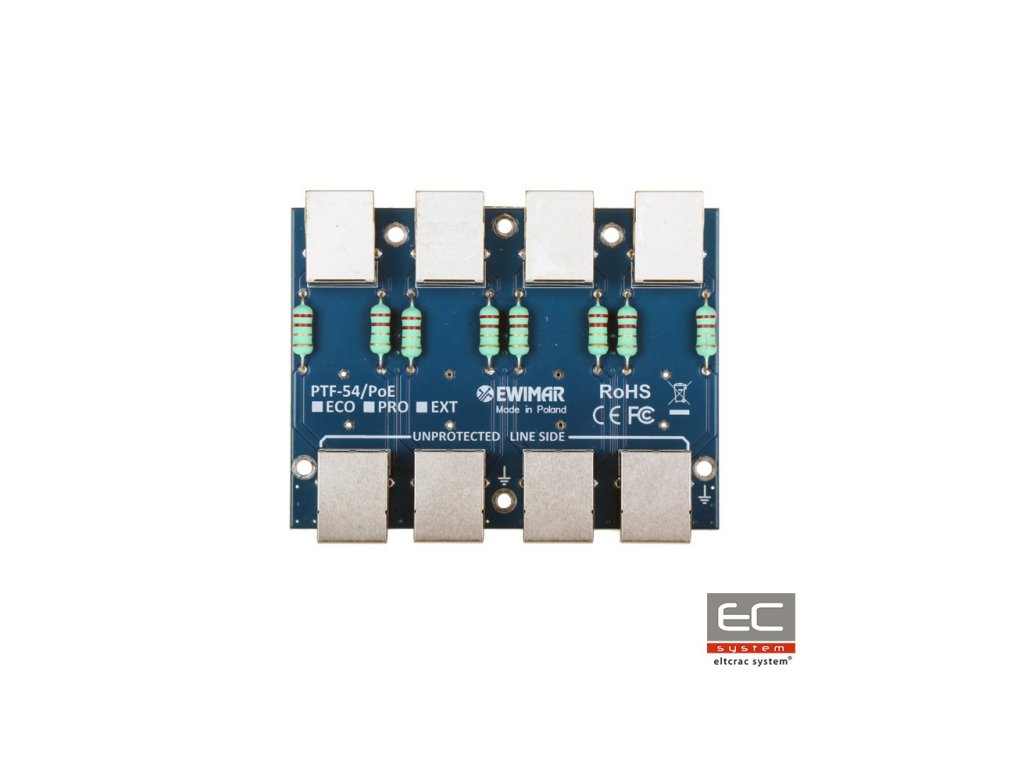

PTF-54-EXT/PoE je čtyřkanálový modul zodpovědný za ochranu před přepětím např. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 10Base-T, 100Base-T. PTF-54-EXT/PoE je určen k ochraně zařízení instalovaných mimo budovy, jakož i na sloupech a kovových konstrukcích.Modul využívá technologii MOSFET, díky které je možné dosáhnout velmi vysoké úrovně ochrany jak před přepětím, tak i před náhlými změnami potenciálních rozdílů.Vynikající parametry přenosu dat a vysoká odolnost vůči nárazům byly dosaženy použitím PCB desek s velmi silným obsahem mědi, přesným vedením obvodů a aplikací inovativních komponentů. Na obou stranách (chráněné - DEVICE a nechráněné - LINE) byly použity zásuvky RJ-45, což umožňuje, aby moduly byly spojovány s dalšími patch panely, které slouží jako zakončení LAN kabelů. Zařízení by nemělo být používáno v kombinaci se standardními patch-panely se zásuvkami LSA (Krone), protože odolnost jejich obvodů vůči nárazům je příliš nízká a mohou se poškodit v případě přepětí. Jako zakončení LAN kabelů se nejlépe používají patch panely s moduly typu Keystone.Na montáž by se měla použít dedikovaná základna PTU/PTF-5-RACK, která pojme maximálně 4 moduly různých typů, nebo obsahující jeden modul skříň PTF-5-BOX. Uzemnění zařízení se realizuje prostřednictvím montážních šroubů skříně Rack, čímž se umožňuje jednoduchá údržba, výměna nebo rozšíření modulu. Připojení se realizuje pomocí přiloženého kabelu, který je připevněn k společnému uzemňovacímu bodu skříně.
Způsob montáže modulů v dedikované skříni Rack
Způsob montáže modulu v plastové skříni
Technická specifikace:
Datová linka
Počet LAN kanálů
4
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6
Vstupní konektor (kábel)
Zásuvka RJ-45
Výstupní konektor (zariadenie)
Zásuvka RJ-45
Typy používaných kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité stejnosměrné napětí (linka-zem) UN
90V DC
Maximální pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany při 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem) Iimp
2kA na každý vodič (14kA celkem)
Jmenovité stejnosměrné napětí (linka-linka) UN
3,3V DC
Maximální pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany při 1kV/s (linka-linka) UP C3
8V
Výbojový proud (8/20µS, linka-linka) Iimp
2kA s ohledem na činnost MOSFET
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériová rezistence
6 / linku
Jmenovitý proud IN
300mA / linku
Počet stupňů ochrany
3 (GDT, MOSFET, TVS)
Odspeňovací prvek
Super rychlý MOSFET pojistka
PoE linka
Jmenovité stejnosměrné napětí (linka-linka) UN
58V DC
Maximální pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard provozu PoE
shoda s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
