PTF-516R-PRO/PoE - 16-kanálová ochrana sítě LAN - EWIMAR

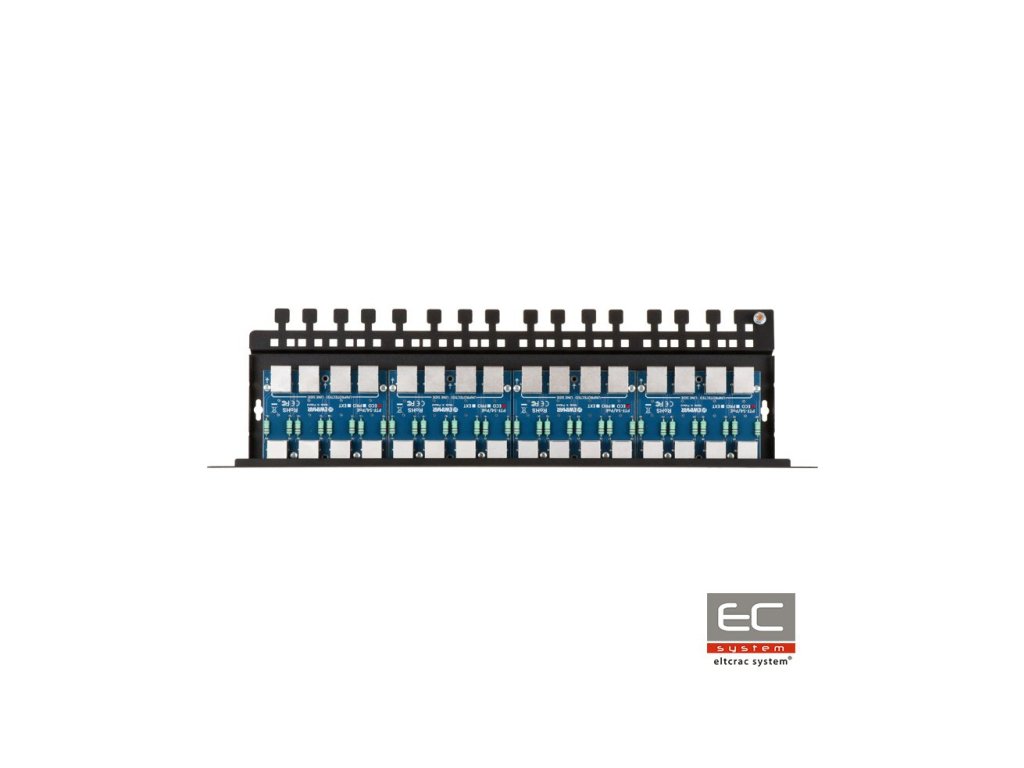

PTF-516R-PRO/PoE je šestnáctikanálová ochrana zodpovědná za přepěťovou ochranu např. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v 100Mbit sítích. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5, 5e a 6. Ochrana je určena pro sítě 10Base-T a 100Base-T. Zařízení tvoří čtyři moduly PTF-54-PRO/PoE,namontované na dedikovaném základu PTU/PTF-5RACK. PTF-516R-PRO/PoE je určen na ochranu zařízení instalovaných mimo budovy.Vynikající přenosové parametry a vysoká odolnost proti rázům jsou dosaženy díky použití PCB desek s velmi vysokým obsahem mědi, přesnému vedení obvodů a použití inovativních komponentů. Na obou stranách (chráněná - DEVICE a nechráněná - LINE) jsou použity zásuvky RJ-45, díky čemuž mohou být moduly spojeny s jinými patch panely, které tvoří zakončení LAN kabelů. Zařízení by nemělo být použito v spojení se standardními patch panely se zásuvkami LSA (Krone), protože odolnost jejich obvodů proti rázům je příliš malá a mohou se poškodit v okamžiku přepětí. Jako zakončení LAN kabelů je nejlepší používat patch panely s moduly typu Keystone. Uzemnění zařízení se provádí přes montážní šrouby krytu Rack, což umožňuje jednoduchou údržbu, výměnu či rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu, který je připevněn k společnému uzemňovacímu bodu krytu. Doporučovaným způsobem zabezpečení nejvyšší úrovně ochrany je použití ochrany na obou stranách kabelů: víc kanálové na straně LAN switche a jednotlivé na straně koncových zařízení.
Komplexní ochrana systému průmyslové televize
Technická specifikace:
Datová linka
Počet LAN kanálů
16
Možnost rozšíření
Ne, pouze výměna za jiné moduly
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6
Vstupní konektor (kábel)
Zásuvka RJ-45, stíněná
Výstupní konektor (zařízení)
Zásuvka RJ-45, stíněná
Druhy používaných kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité napětí DC (linka-zem) UN
90V DC
Maximální pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Vybíjecí proud (8/20µS, linka-zem) Iimp
2kA na každý vodič (14kA spolu)
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Vybíjecí proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Jmenovitý proud IN
300mA / linku
Počet stupňů ochrany
2 (GDT, TVS)
Oddělený prvek
Rázový odpor
Linka PoE
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Vybíjecí proud (8/20µS, linka-linka) Iimp
100A
Vybíjecí proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
PoE pracovní standard
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
