PTF-516R-ECO/PoE - 16kanálová ochrana sítě LAN - EWIMAR

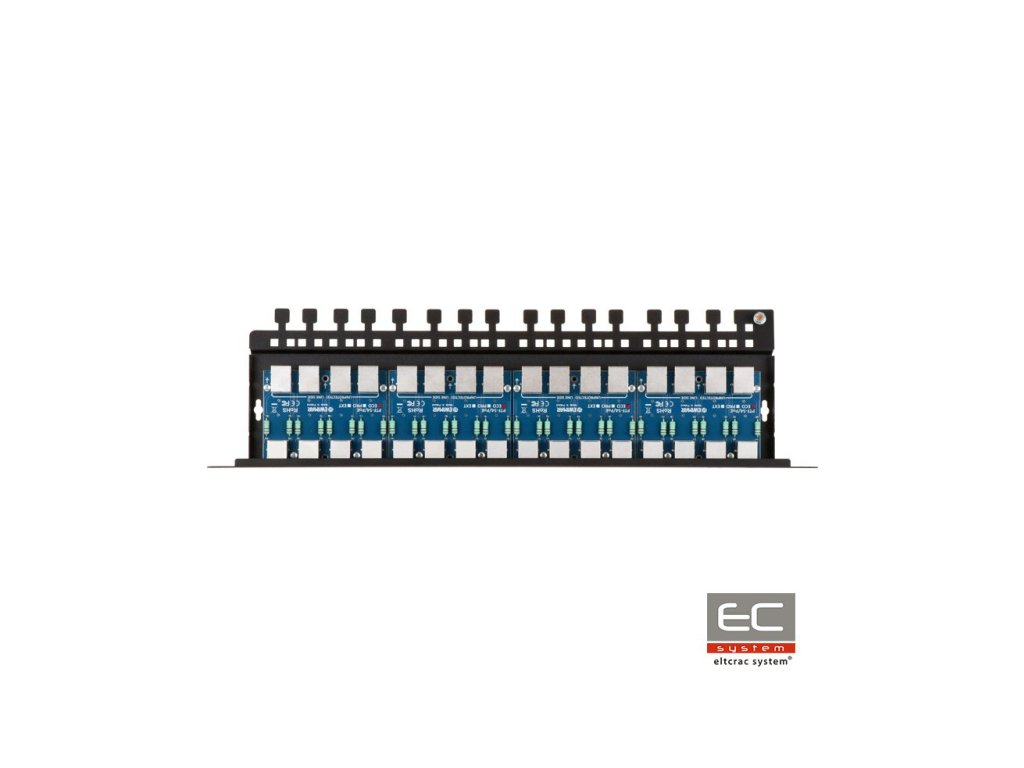

PTF-516R-ECO/PoE je šestnáctikanálová ochrana odpovídající za přepěťovou ochranu např. IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabelováním UTP a FTP kategorie 5, 5e a 6. Ochrana je určena pro sítě 10Base-T, 100Base-T. Zařízení se skládá ze čtyř modulů PTF-54-ECO/Poe,nainstalovaných na dedikované základně PTU/PTF-5RACK.PTF-516R-ECO/PoE je určeno na ochranu zařízení instalovaných v budovách.Vynikající parametry přenosu dat a vysoká rázová odolnost jsou dosaženy díky využití PCB desek s velmi vysokým obsahem mědi, přesnému vedení obvodů a použití inovačních komponentů. Na obou stranách (chráněná - DEVICE a nechráněná - LINE) byly použity zásuvky RJ-45. Uzemnění zařízení se realizuje přes montážní šrouby pouzdra Rack, což umožňuje jednoduchou údržbu, výměnu či rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu, který se upevňuje k společnému uzemňovacímu bodu pouzdra. Doporučovaným způsobem zabezpečení nejvyšší úrovně ochrany je použití ochrany na obou stranách kabelů: vícestupňová na straně switchů LAN a jednotlivá na straně koncových zařízení.
Přepěťová ochrana CCTV kamer a LAN switchů
Technická specifikace:
Datová linka
Počet LAN kanálů
16
Možnost rozšíření
Ne, pouze výměna za jiný model
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucená dvojice, kategorie 5, 5e a 6
Vstupní zásuvka (kabel)
Zásuvka RJ-45, stíněná
Výstupní zásuvka (zařízení)
Zásuvka RJ-45, stíněná
Typy použitelných kabelů
UTP / FTP kategorie 5, 5e a 6
Jmenovité napětí DC (linka-zem) UN
90V DC
Maximální provozní napětí (linka-zem) UC
110V DC
Ochranná úroveň 1kV/s (linka-zem) UP
600V
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální provozní napětí (linka-linka) UC
3,5V DC
Ochranná úroveň 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linka
Jmenovitý proud IN
300mA / linka
Počet ochranných stupňů
1 (hybridní)
PoE linka
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální provozní napětí (linka-linka) UC
64V DC
Ochranná úroveň UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard PoE provozních
v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
PoE výkonové ztráty na ochranných obvodech
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at, možnost B: 0,35W @54VDC
