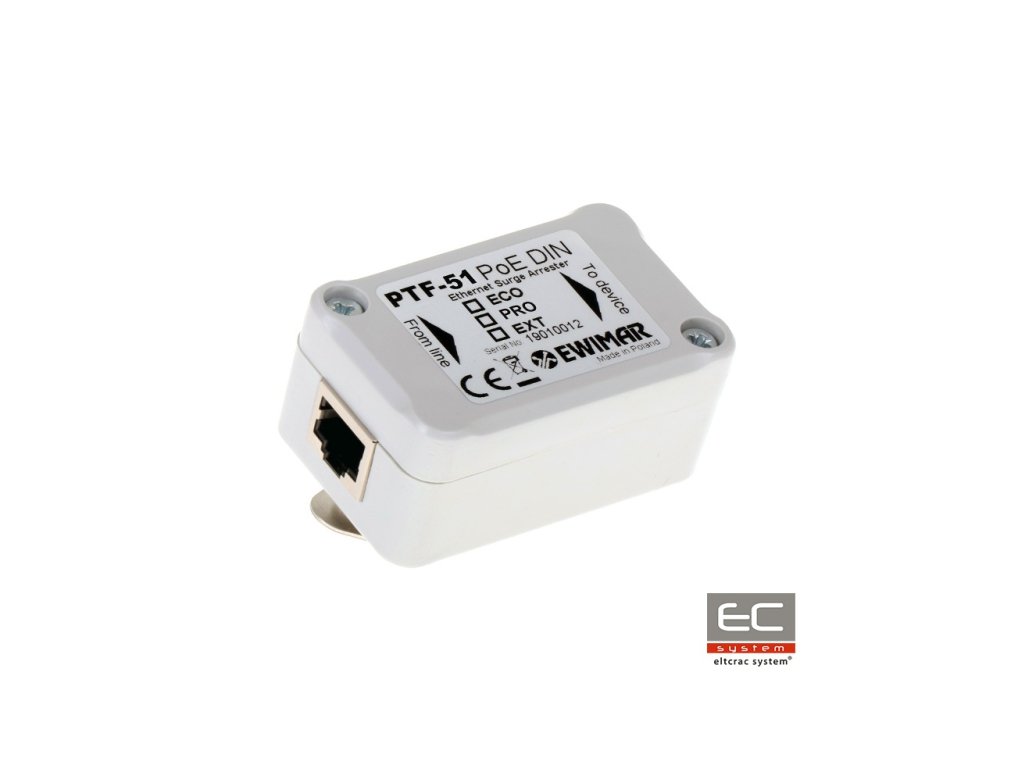

PTF-51-PRO/PoE/DIN - Hromosvod pro LAN/Ethernet montovaný na DIN lištu - EWIMAR

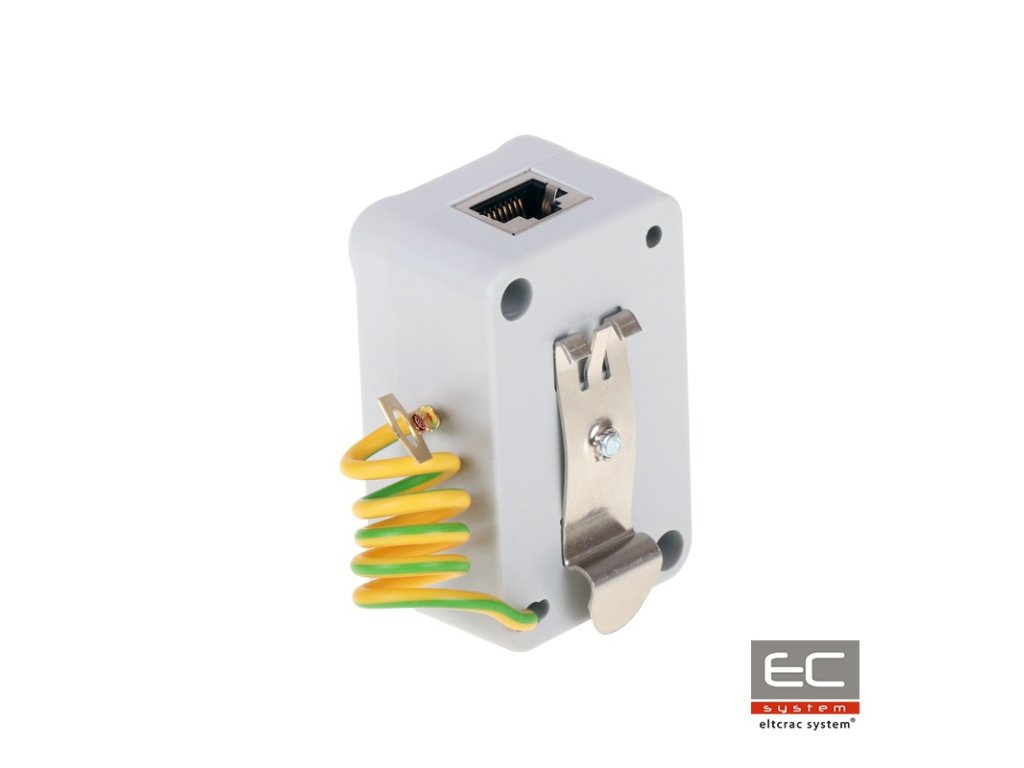

PTF-51-PRO/PoE/DIN je jednokanálový hromosvod montovaný na DIN lištu, zodpovědný za zabezpečení např. IP průmyslových kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v LAN síti.Zařízení je kompatibilní se standardy 10Base-T, 100Base-T využívajícími kabeláž kategorie 5, 5e a 6. Hromosvod chrání každý přenosový vodič a napájení PoE před rázovými proudy s hodnotami až do 2kA s přímým odváděním náboje do země. Vynikající parametry přenosu dat jsou dosaženy díky použití laděných PCB desek a preciznímu vedení obvodů. Zařízení garantuje účinnou ochranu zařízení a instalací v LAN sítích, kde se alespoň jedno z koncových zařízení nachází uvnitř budovy. Profesionální propojení dodatečně chrání zařízení před nárůstem napětí na napájecích linkách PoE. Linky 4-5 a 7-8 jsou mezi sebou propojeny, protože LAN Base-100T je využívá výhradně na napájení PoE. PTF-51-PRO/PoE/DIN chrání obě skupiny napájecích dvojic před nárůstem napětí nad 58V a poškozením napájecích zdrojů koncových zařízení (např. IP kamery, switche). Uzemnění hromosvodu se realizuje prostřednictvím DIN lišty. Na montáž zařízení na DIN lištu se používá kovový držák, kterým PTF-51-PRO/PoE/DIN je vybaven.
Správné zabezpečení samostatné LAN linky pomocí dvou zařízení PTF-51
Pro kompletní zabezpečení jednoho LAN kanálu se doporučuje použít dvě zařízení série PTF-51, montovaná na obou koncích kabelu a dbát na jejich správné uzemnění. V případě ochrany více obvodů se doporučuje použít vícekanálový hromosvod na straně LAN switche a jednokanálové ochrany na straně koncových zařízení.
Kompletní přepěťová ochrana 16-bodové LAN sítě
V případě použití hromosvodu série PRO na straně koncového servisního LAN zařízení (např. IP kamera) je třeba na straně LAN switche použít minimálně PRO verzi hromosvodu, jinak ochrana LAN switche nebude dostatečná. Mezi kabelem a hromosvodem by se neměly používat standardní patch panely s LSA (Krone) zásuvkami, protože odolnost jejich obvodů vůči rázům je příliš nízká. Jako zakončení se doporučuje používat patch panely s konektory typu Keystone.
Technická specifikace:
Datová linka
Počet LAN kanálů
1
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6
Vstupní konektor (kabel)
Zásuvka RJ-45
Výstupní konektor (zařízení)
Zásuvka RJ-45
Jmenovité DC napětí (linka-zem) UN
90V DC
Maximální pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud C1 (8/20µS, linka-zem) Iimp
2kA na každý vodič (14kA celkem)
Jmenovité DC napětí (linka-linka) UN
3,3V DC
Maximální pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Jmenovitý proud IN
300mA / linku
Počet ochranných stupňů
2 (GDT, TVS)
Odpojovací prvek
Výbojový rezistor
PoE linka
Jmenovité DC napětí (linka-linka) UN
58V DC
Maximální pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Provozní standard PoE
V souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
