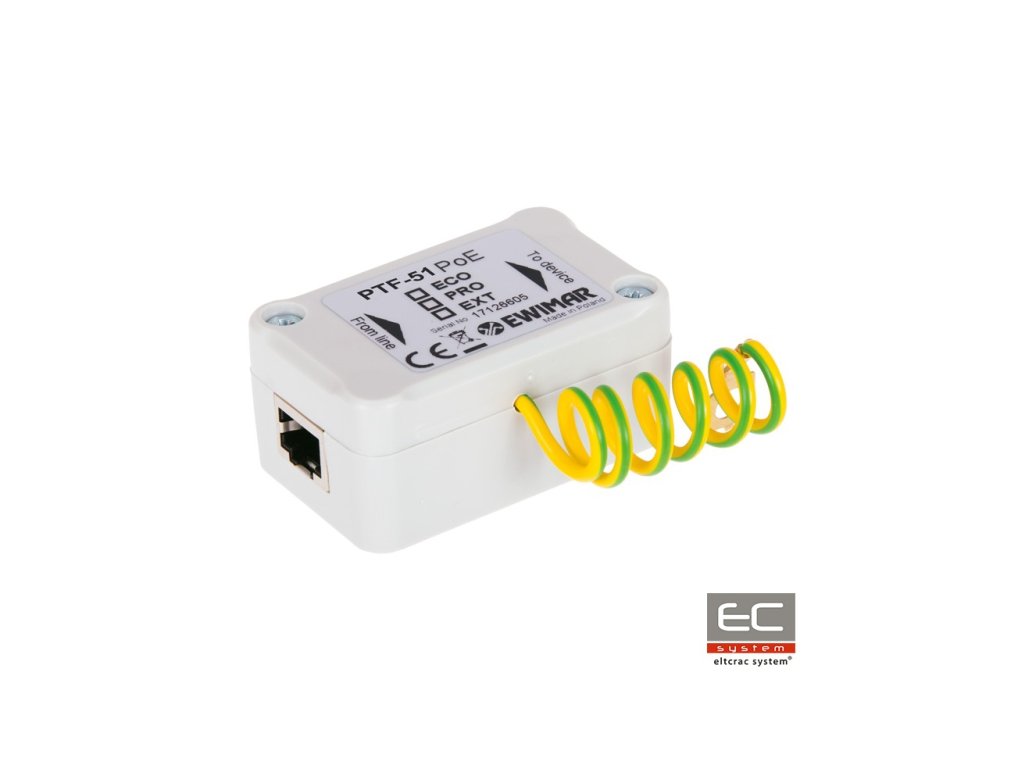

PTF-51-EXT/PoE - Přepěťový ochranný prvek sítě LAN/Ethernet - EWIMAR
PTF-51-EXT/PoE je jednokanálový přepěťový chránič zodpovědný za zabezpečení mimo jiné i průmyslových IP kamer, LAN switchů, routerů, přístupových WiFi bodů a dalších zařízení pracujících v síti Ethernet. Zařízení je kompatibilní se standardy 10Base-T, 100Base-T využívajícími kabeláž kategorie 5, 5e a 6. Skvělé parametry přenosu dat jsou dosaženy díky použití laděných PCB desek a přesnému vedení obvodů. Chránič obsahuje přímé uzemnění velkých nárazových nábojů individuálně z každého vlákna kabelu, bez potřeby použití zprostředkovacích prvků, které oslabují odolnost proti nárazům a mají obrovský vliv na vyzařování nebo absorbování elektromagnetických interferencí. Zařízení má v datovém kanálu 3 ochranné stupně, které spolu s využitím technologií MOSFET zajišťují mimořádně účinnou ochranu obvodů síťových rozhraní a poskytují další izolační buffer v případě výskytu velkých potenciálů mezi LAN switchem a jednotlivými koncovými body. Napájení LAN zařízení je chráněno před poškozením nezávislými ochrannými obvody napájení PoE, které eliminuji nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených bouřkami nebo nekontrolovaným nárůstem napětí. Profesionální připojení navíc chrání zařízení před nárůstem napětí na napájecích vedeních PoE. Vedení 4-5 a 7-8 jsou spolu propojena, protože LAN Base-100T je využívá výlučně na napájení PoE. PTF-51-EXT/PoE je doporučen na ochranu koncových zařízení na stožárech, kovových konstrukcích a v průmyslových objektech. Může pracovat jako samostatné zařízení nebo být připevněno na stěnu s připojeným uzemňovacím vodičem.
Správná ochrana jednotlivého LAN kabelu pomocí dvou zařízení PTF-51
Pro kompletní ochranu jednoho LAN kanálu je třeba využít dvě zařízení série PTF-51, montované na obou koncích kabelu a zajistit jejich správné uzemnění. V případě ochrany více okruhů se doporučuje použít vícakanálový chránič na straně LAN switche a jednokanálové ochrany na straně koncových zařízení.
Kompletní přepěťová ochrana 16-bodové sítě LAN
V případě použití chrániče série EXT na straně koncového LAN zařízení (IP kamera) je třeba na straně LAN switche použít chránič minimálně ve verzi PRO, jinak nebude ochrana LAN switche dostatečná. Mezi kabelem a chráničem se nemají používat standardní patch panely s LSA (Krone) konektory, protože odolnost jejich obvodů vůči nárazům je příliš nízká. Jako zakončení se nejlépe používají patch panely s koncovkami typu Keystone.
Technická specifikace:
Datová linka
Počet LAN kanálů
1
Podporované typy LAN
10Base-T, 100Base-T, kroucený pár kategorie 5, 5e a 6
Vstupní konektor (kabel)
RJ-45 konektor
Výstupní konektor (zařízení)
RJ-45 konektor
Jmenovité stejnosměrné napětí (linka-zem) UN
90V DC
Maximální pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud C1 (8/20µS, linka-zem) Iimp
2kA na každé vlákno kabelu (14kA celkem)
Jmenovité stejnosměrné napětí (linka-linka) UN
3,3V DC
Maximální pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
8V
Výbojový proud (8/20µS, linka-linka) Iimp
2kA s vlivem MOSFET
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
6 / linku
Jmenovitý proud IN
300mA / linku
Počet ochranných schodů
3 (GDT, MOSFET, TVS)
Odpojovací prvek
Super rychlá pojistka MOSFET
PoE linka
Jmenovité stejnosměrné napětí (linka-linka) UN
58V DC
Maximální pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
2kA s účastí MOSFET (možnost A), 250A (možnost B)
Výbojový proud (8/20µS, linka-zem) Iimp
2kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
PoE pracovní standard
Kompatibilní s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty energie PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC
IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC
