PTF-51-ECO/PoE - Přepěťová ochrana sítě LAN z řady ECO - EWIMAR

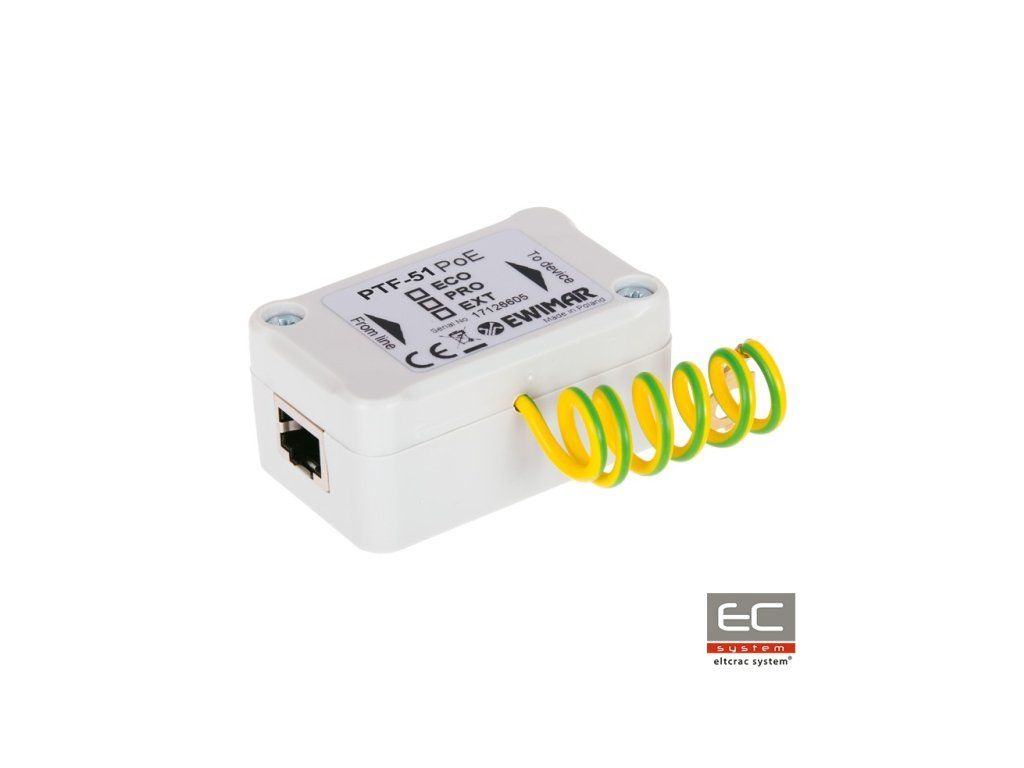

PTF-51-ECO/PoE je jednokanálová přepěťová ochrana zodpovědná za zabezpečení mimo jiné průmyslových IP kamer, LAN přepínačů (switch), routerů, přístupových bodů WiFi a dalších zařízení pracujících v síti Ethernet. Zařízení je kompatibilní se standardy 10Base-T, 100Base-T a 1000Base-T. Skvělé parametry přenosu dat jsou dosaženy díky použití laděných PCB desek a přesnému vedení obvodů. Přepěťová ochrana zaručuje efektivní ochranu zařízení a instalací sítě LAN, jejíž prvky se nacházejí uvnitř budov. Profesionální zapojení navíc chrání zařízení před zvýšením napětí na napájecích linkách PoE. Linky 4-5 a 7-8 jsou spojeny, protože LAN Base-100T je využívá výhradně pro napájení PoE. PTF-51-ECO/PoE chrání obě skupiny napájecích párů před zvýšením napětí nad 58V a poškozením napájecích adaptérů koncových zařízení (např. IP kamery, přepínače). Může pracovat jako samostatné zařízení nebo být připevněno na stěnu s připojením uzemnění pomocí kabelu.
Správná ochrana jedné LAN linky pomocí dvou zařízení PTF-51
Pro úplnou ochranu jedné LAN trasy je potřeba použít dvě identická zařízení, montovaná na obou koncích a zajistit jejich správné uzemnění. V případě ochrany více obvodů se doporučuje použít vícenásobnou přepěťovou ochranu na straně přepínače LAN a jednokanálové ochrany na straně koncových zařízení.
Kompletní přepěťová ochrana 16-bodové sítě LAN
Technická specifikace:
Datová linka
Počet LAN kanálů
1
Podporované typy sítí LAN
10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6
Vstupní konektor (kábel)
RJ-45 zásuvka
Výstupní konektor (zařízení)
RJ-45 zásuvka
Jmenovité DC napětí (linka-zem) UN
90V DC
Maximální trvalé pracovní napětí (linka-zem) UC
110V DC
Úroveň ochrany 1kV/s (linka-zem) UP
600V
Výbojový proud C1 (8/20µS, linka-zem) Iimp
100A
Jmenovité DC napětí (linka-linka) UN
3,3V DC
Maximální trvalé pracovní napětí (linka-linka) UC
3,5V DC
Úroveň ochrany 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A (2kA po aktivaci MOSFET)
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Jmenovitý proud IN
300mA / linku
Počet ochranných stupňů
1 (hybridní)
PoE linka
Jmenovité DC napětí (linka-linka) UN
58V DC
Maximální trvalé pracovní napětí (linka-linka) UC
64V DC
Úroveň ochrany UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Provozní standard PoE
V souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
