PTF-51-ECO/PoE/DIN - Přepěťová ochrana LAN sítě montovaná na DIN lištu série ECO - EWIMAR

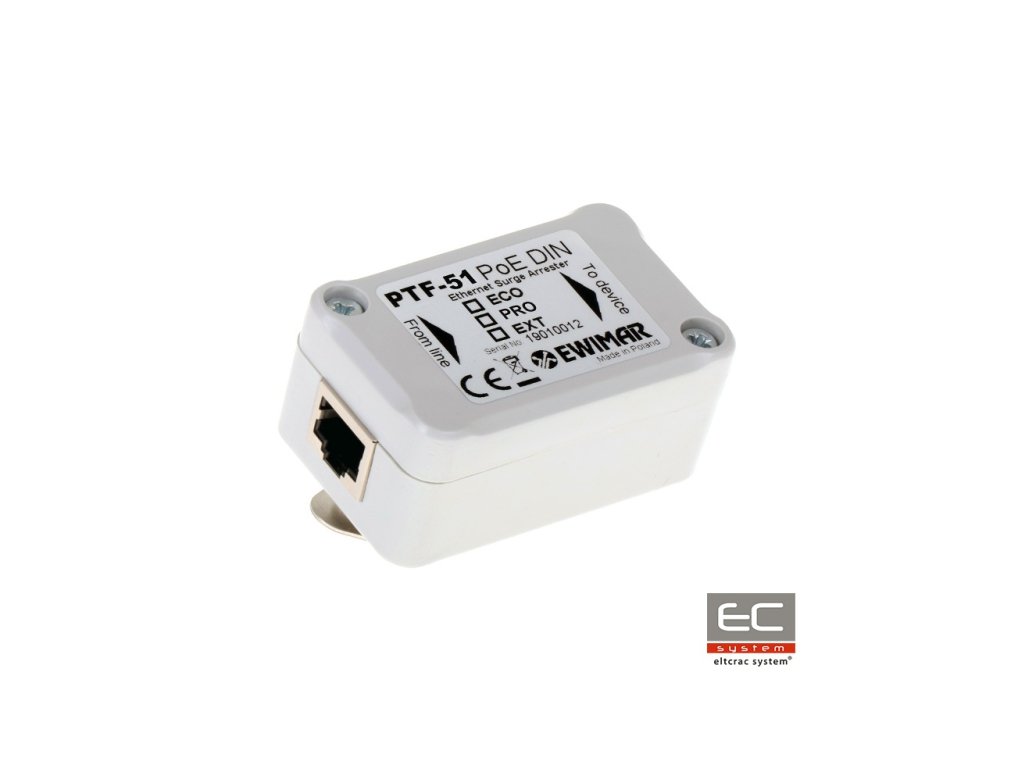

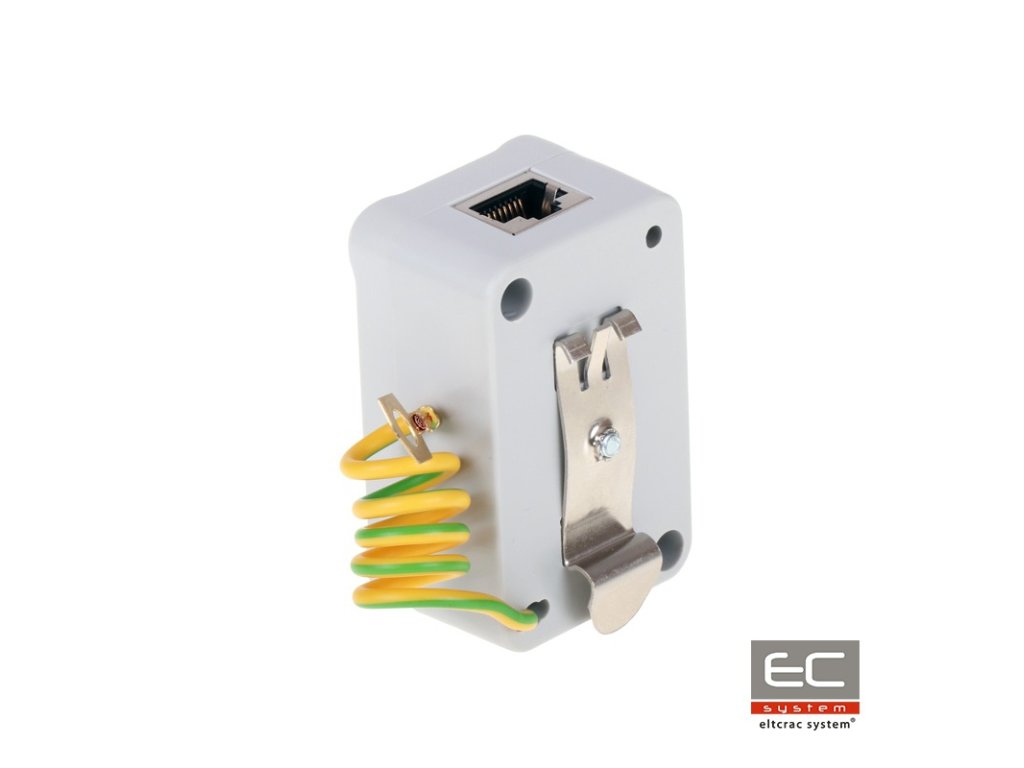

PTF-51-ECO/PoE/DIN je jednokanálová přepěťová ochrana série Economical montovaná na DIN lištu, určená na zabezpečení například průmyslových IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v síti Ethernet. Zařízení je kompatibilní se standardy 10Base-T a 100Base-T. Vynikající parametry přenosu dat jsou dosaženy díky použití laděných PCB desek a preciznímu vedení obvodů. Ochrana zaručuje účinnou ochranu zařízení a sítě LAN, jejíž prvky se nacházejí uvnitř budov. Profesionální řešení připojení chrání zařízení před nárůstem napětí na napájecích linkách PoE. Linky 4-5 a 7-8 jsou propojené, protože LAN Base-100T je používá výhradně na napájení PoE. PTF-51-ECO/PoE/DIN chrání obě skupiny napájecích párů před nárůstem napětí nad 58V a poškozením napájecích zdrojů koncových zařízení (např. IP kamery, switche). Uzemnění ochrany se provádí pomocí DIN lišty. K montáži zařízení na DIN lištu je nutné použít kovovou úchytku, kterou je PTF-51-ECO/PoE/DIN vybaveno.
Správné zabezpečení jedné LAN linky pomocí dvou zařízení PTF-51
Pro úplnou ochranu jedné LAN linky je nutné použít dvě identické zařízení, montované na obou koncích, a zajistit jejich správné uzemnění. V případě ochrany více obvodů se doporučuje použít vícenásobnou ochranu na straně LAN switche a jednokanálové ochrany na straně koncových zařízení.
Kompletní přepěťová ochrana 16-bodové sítě LAN
Technická specifikace:
Datová linka
Počet LAN kanálů
1
Podporované typy LAN sítí
10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e, a 6
Vstupní konektor (kábel)
RJ-45 zásuvka
Výstupní konektor (zařízení)
RJ-45 zásuvka
Jmenovité napětí DC (linka-zem) UN
90V DC
Maximální provozní napětí (linka-zem) UC
110V DC
Ochranná úroveň 1kV/s (linka-zem) UP
600V
Výbojový proud C1 (8/20µS, linka-zem) Iimp
100A
Jmenovité napětí DC (linka-linka) UN
3,3V DC
Maximální provozní napětí (linka-linka) UC
3,5V DC
Ochranná úroveň 1kV/s (linka-linka) UP C3
20V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Kapacita (linka-zem) @1MHz
1-2pF
Sériový odpor
2,2 / linku
Jmenovitý proud IN
300mA / linku
Počet ochranných stupňů
1 (hybridní)
PoE linka
Jmenovité napětí DC (linka-linka) UN
58V DC
Maximální provozní napětí (linka-linka) UC
64V DC
Ochranná úroveň UP
93V
Výbojový proud (8/20µS, linka-linka) Iimp
100A
Výbojový proud (8/20µS, linka-zem) Iimp
100A
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Standard PoE
V souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ztráty výkonu PoE na ochranných obvodech
IEEE 802.3af, možnost A: 0,23W @48VDC IEEE 802.3af, možnost B: 0,13W @48VDC
IEEE 802.3at, možnost A: 0,68W @54VDC IEEE 802.3at možnost B: 0,35W @54VDC
