1-kanálová venkovní přepěťová ochrana série EXT pro IP systémy s ochranou PoE
BOX PTU-51-EXT/PoE/MIN je jednokanálový modul zodpovědný za přepěťovou ochranu pro IP kamery, LAN switche, routery, WiFi přístupové body a další zařízení pracující v 100Mbit sítích. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5 a 6. Účinnost ochrany je 4-5kA @ 8/20S individuálně pro každý vodič (v závislosti na jejich tloušťce). Tato ochrana chrání koncová zařízení LAN instalovaná na sloupech nebo kovových konstrukcích před účinky atmosférických výbojů, přepětí, sabotáží a rozdílů potenciálů. Uzavírací vodič odvádí do země napěťové a prúdové rázové vlny pocházející z přechodů jiskry. Zařízení má vestavěnou MOSFET pojistku, která zvyšuje ochrannou účinnost a snižuje vyrovnávací proudy mezi uzemněními CCTV instalací.

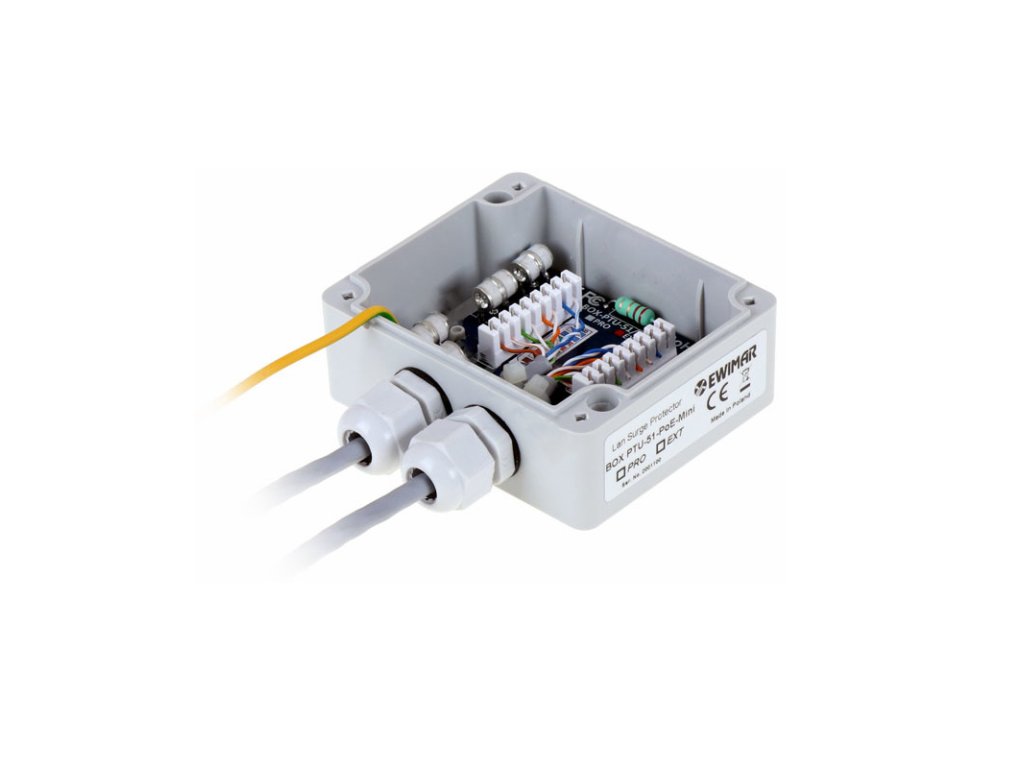

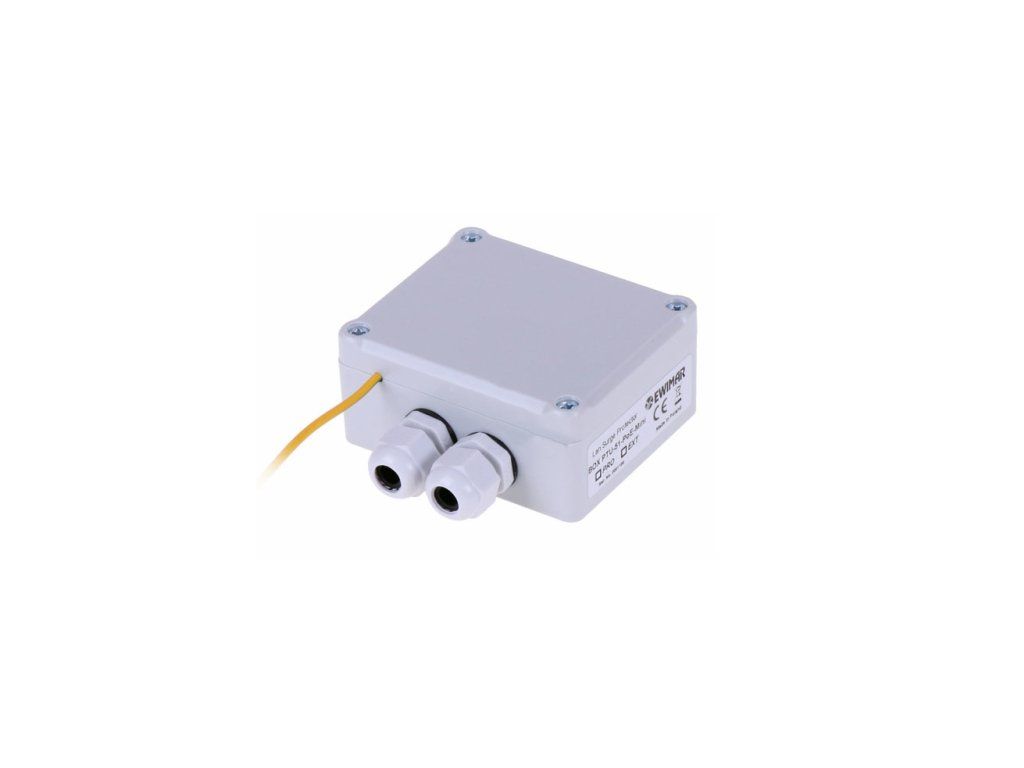

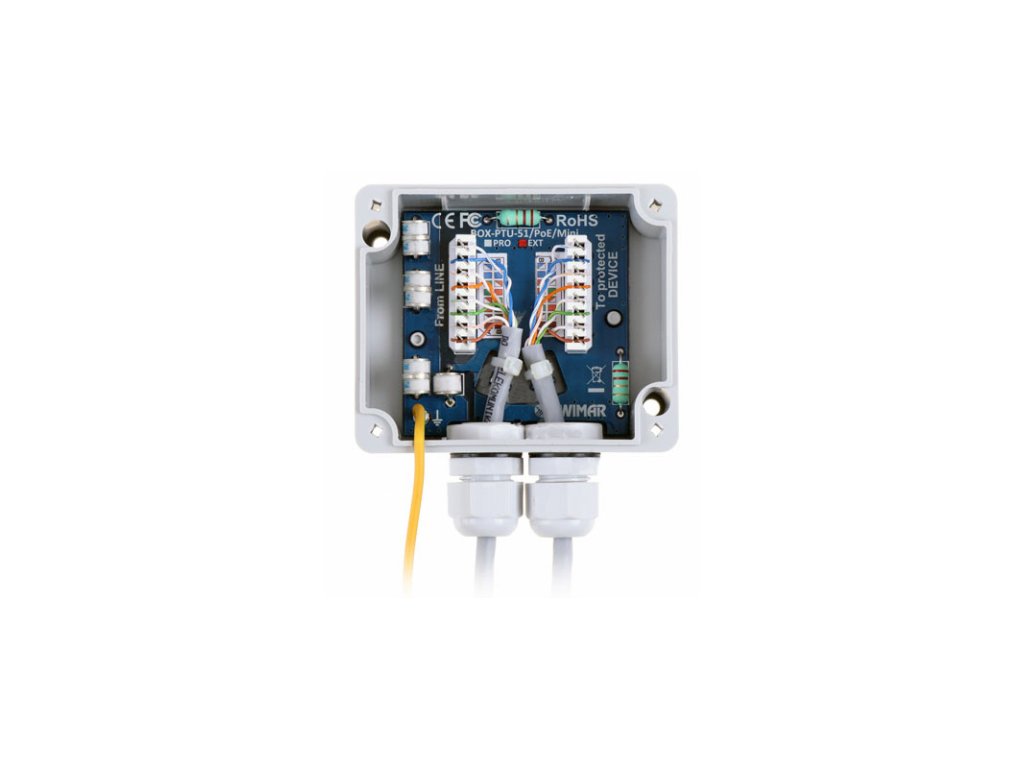

Kromě toho byl modul vybaven hermetickým pouzdrem s těsnicími průchodkami a LSA konektory pro chráněnou a nechráněnou stranu, které mají větší odolnost spojů než RJ-45 zásuvky. Malé rozměry umožňují použití zařízení v instalacích s velmi omezeným prostorem, například uvnitř sloupů. Modul může být použit s ostatními ochrannými zařízeními PRO nebo EXT od společnosti Ewimar, avšak pro zajištění úplné ochrany nadzemní linky se doporučuje použití dvou stejných zařízení - jednoho na každém konci kabelu. To umožňuje vyrovnání odolnosti celého okruhu, bez ohledu na místo průniku elektrického náboje.
Technická specifikace
BOX PTU-51-EXT/PoE/MINI
Datová linka
Počet LAN kanálů
1
Kompatibilita s kabeláží
100Base-T (100Mbit), kroucený pár kategorie 5, 5e, a 6 UTP/FTP
Vstupní konektor (LINE)
LSA (Krone)
Výstupní konektor (DEVICE)
LSA (Krone)
Nominální DC napětí (linka-zem) UN
90V DC
Maximální trvalé pracovní napětí (linka-zem) UC
110V DC
Ochranná úroveň 1kV/s (linka-zem) UP
600V
Vybíjecí proud C1 (8/20µS, linka-zem ) Iimp
5kA
Nominální DC napětí (linka-linka) UN
3,3V DC
Maximální trvalé pracovní napětí (linka-linka) UC
3,5V DC
Ochranná úroveň 1kV/s (linka-linka) UP C3
8V (po aktivaci MOSFET)
Vybíjecí proud C1 (8/20µS, linka-linka ) Iimp
2kA
Chráněné linky
1-2, 3-6
Kapacita (linka-linka) @1MHz
6-15pF
Oddělovací prvek
MOSFET pojistka
Sériová rezistence
6 / linku
Nominální proud IN
300mA / linku
PoE linka
Nominální DC napětí (linka-linka) UN
58V DC
Maximální trvalé pracovní napětí (linka-linka) UC
64V DC
Ochranná úroveň UP C3
93V
Vybíjecí proud (8/20µS, linka-linka) Iimp C3
100A
Nominální DC napětí (linka-zem) UN
90V DC
Maximální trvalé pracovní napětí (linka-zem) UC
110V DC
Ochranná úroveň 1kV/s (linka-zem) UP
600V
Vybíjecí proud C1 (8/20µS, linka-zem ) Iimp
5kA
Chráněné páry
(1+2)-(3+6), (4+5)-(7+8)
Provozní norma PoE
Kompatibilní s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
