Detailní popis produktu

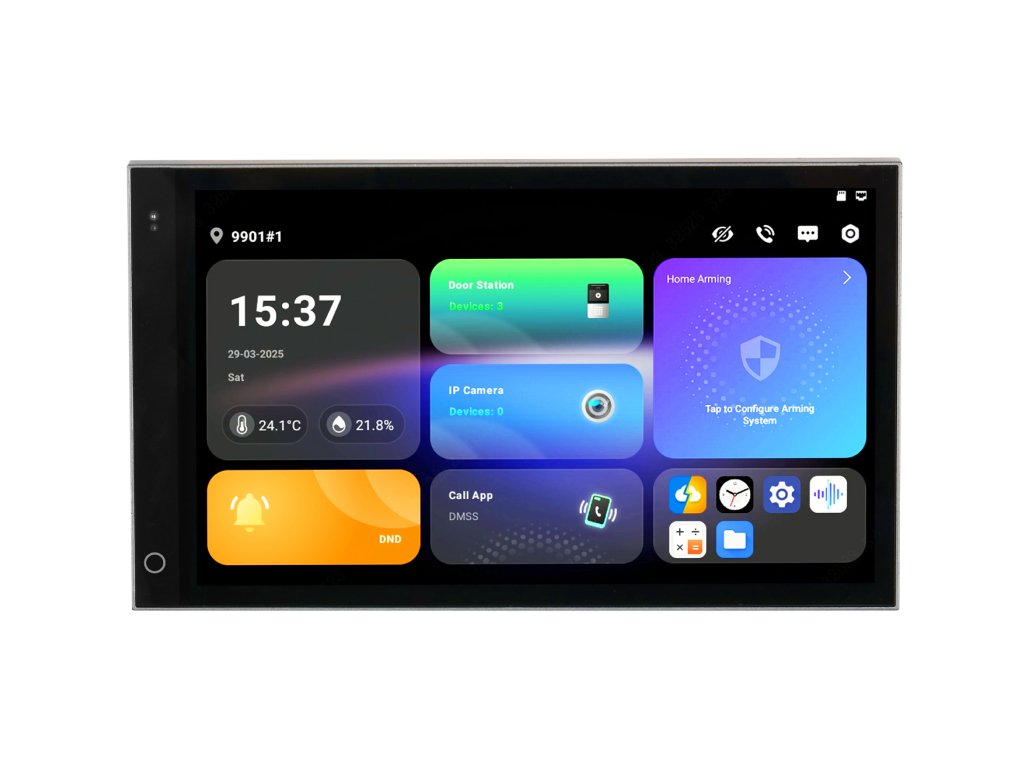

Interní monitor / Ovládací panel pro videovrátného SCP3022A-B Dahua
Monitor Dahua SCP3022A-B je moderní, multifunkční ovládací panel navržený pro IP videovrátné systémy, který kombinuje funkce komunikace, video monitorování a řízení alarmu v jednom zařízení. Je vybaven 7palcovým dotykovým IPS displejem s rozlišením 1024 × 600, který zajišťuje jasný obraz, široké pozorovací úhly a intuitivní ovládání i za podmínek slabého osvětlení.
Panel pracuje pod kontrolou Android 14, což poskytuje rychlý a plynulý chod rozhraní a umožňuje instalaci vybraných aplikací kompatibilních s platformou (APK) — čímž se zvyšuje rozsah funkcí panelu. Zařízení podporuje komunikaci IP, Wi-Fi (802.11 a/b/g/n/ac/ax) a 2-Wire, což umožňuje flexibilní integraci s bránovými vstupními stanicemi a dalšími prvky systému.
Interní panel umožňuje obousměrnou audio-video komunikaci s osobami u vstupu, náhled obrazu z IP kamer a bránových stanic, a také vzdálené odemykání zámků a správu alarmů. Vestavěný modul Wi-Fi a port Ethernet usnadňují instalaci a zajišťují stabilní síťové připojení.
Navíc panel podporuje microSD karty až do 512 GB, což umožňuje lokální ukládání fotografií, nahrávek a audio-video zpráv. Zařízení má také 8 vstupů alarmu a 1 výstup, což usnadňuje integraci se zabezpečovacími systémy a automatizací budov.
Technické parametry:
- Displej: 7" IPS LCD
- Rozlišení: 1024x600px
- Operační systém: Android 14
- Ovládání: dotykové
- Vestavěný mikrofon: Ano
- Vestavěný reproduktor: Ano
- Komunikační rozhraní: 1x RJ45 Ethernet 10/100Mbps (IP/SIP), 1x 2-pin konektor (2-Wire)
- Síťové protokoly: TCP/IP, SIP, RTSP
- Vstupy / výstupy alarmu: 8/1
- SD slot: až 512GB
- Napájení: DC 48V 2-Wire nebo PoE 48V (802.3af)
- Příkon: <6W
- Provozní teplota: -10 °C do 55°C
- Rozměry: 176,2x32,2x103,1mm
- Materiál: plast + hliník
Technická specifikace:
| SCP3022A-B |
| Systém |
| Hlavní procesor | Vestavěný procesor |
| Operační systém | Android 14 |
| Síťové protokoly | IPv4; RTSP; UDP; DNS; FTP; RTP; TCP; SIP |
| Základní |
| Typ displeje | Dotykový |
| Úhlopříčka displeje | 7" |
| Rozlišení | 1024 (H) × 600 (V) |
| Audio komprese | G.711a; G.711u; PCM |
| Audio vstup | 1 |
| Audio výstup | Vestavěný reproduktor |
| Audio režim | Obousměrný |
| Audio bitrate | 16 kHz, 16 bit |
| Funkce |
| Komunikační režim | Digitální |
| Informace z centra | Příjem a prohlížení textových zpráv zaslaných řízením |
| Ovládání výtahu | Možnost řízení výtahu přes interní monitor |
| Video zprávy | Podporováno (vyžaduje SD kartu v monitoru nebo v bránové stanici) |
| DND režim | Podporováno (možnost nastavení doby a režimu |
| Počet monitorů | Vila: 1 hlavní VTH + rozšíření 9
Byty: 1 hlavní VTH + rozšíření 4 |
| Úložiště dat | Slot pro microSD/microSDHC/microSDXC až 512GB |
| Síť |
| Podpora standardu | IEEE 802.11a/802.11b/802.11g/802.11n/802.11ac/802.11ax |
| Bezdrátová frekvence | 2,4GHz |
| WiFi 6 | Podpora |
| Porty |
| RS485 | 1x port (485A, 485B)
RS485 rozhraní pro budoucí použití! |
| USB | 1x port USB-C |
| Alarmový vstup (drátový) | 8x port (IN1 / IN2 / IN3 / IN4 / IN5 / IN6 / IN7 / IN8)
Vstupy pro připojení senzorů typu NO/NC, včetně zvonku |
| Alarmový výstup | 1x port
NO/COM reléový výstup |
| Napájecí výstup | 1x port DC 12V 200mA (12V_OUT)
např. pro napájení alarmového senzoru |
| Zvonkový systém | Ano (pomocí 1 alarmového vstupu) |
| Komunikace | Ethernet: 1x RJ45 10/100Mbps
2-Wire: 1x 2-pin port (DC48V | +/-) - pro připojení kontroléru VTNS2003B-2 / VTNS1001B-2-A
Lze zvolit pouze jeden z rozhraní |
| Obecné |
| Materiál skříně | PC + ABS |
| Barva skříně | Černá |
| Napájení | 48 VDC, 0.5 A; Standard PoE |
| Instalace | Zapuštěná |
| Certifikáty | CE |
| Rozměry produktu | 176.2 mm × 103.1 mm × 32.2 mm (H × W × D) |
| Provozní teplota | ?10 °C do +55 °C |
| Provozní vlhkost | 10%–95% RH |
| Příkon | ? 10 W (pohotovostní), ? 14 W (práce) |
| Hrubá hmotnost | 775 g |
| Teplota skladování | 0 °C do +40 °C |
| Vlhkost skladování | 30%–75% |
