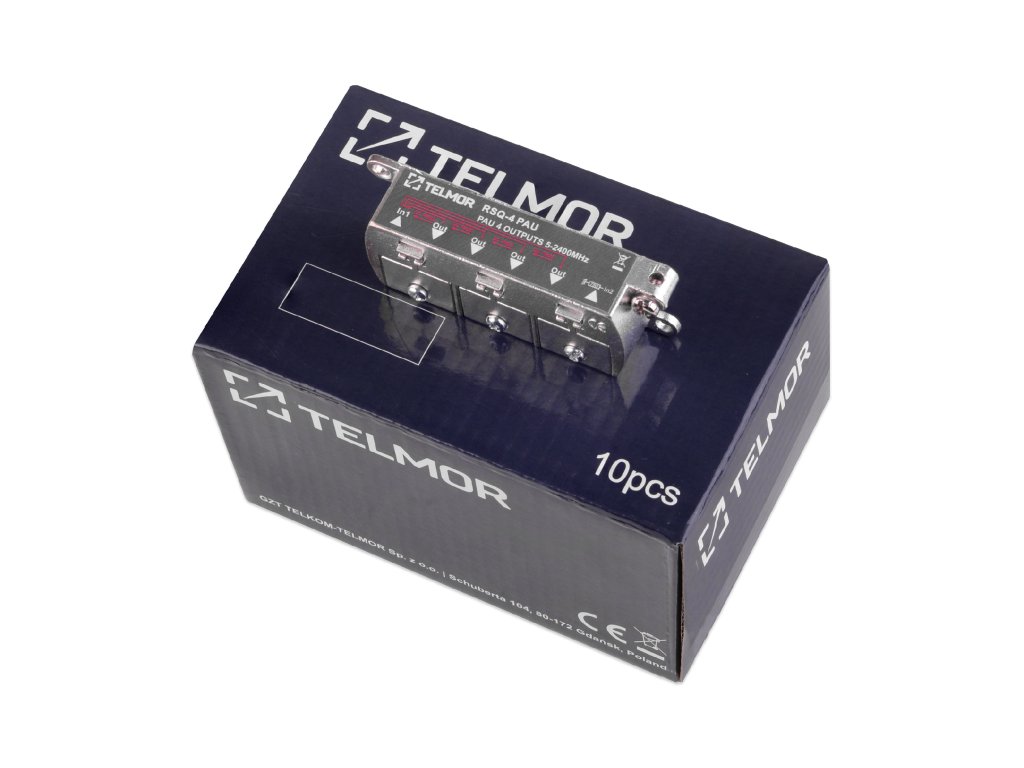

RSQ-4 RYCHLÝ ROZDĚLOVAČ 4X 2.4G TELMOR

Detailní popis produktu

----------
Vlastnosti
----------
• Rozdělovače a děliče TELMOR řady RS/RSQ a TS/TSQ se používají v koaxiálních distribučních sítích SAT-IF pracujících se signály DVB-S/S2 (QPSK, 8PSK) a/nebo se signály digitální pozemní televize (COFDM, FM a DAB).
• Všechny výstupy rozdělovače umožňují tok proudu do vstupu a všechny děliče umožňují tok proudu přes sběrnici, tj. od výstupu do vstupu.
• Kvalitní lité železné kryty pokryté slitinou mědi a zinku. Kryty jsou svařované, aby zajistily vysoký stupeň stínění.
• Frekvenční rozsah 5 - 2400 MHz.
• Kvalitní lité kryty s povlakem ze slitiny mědi a zinku.
• F konektory v sérii RS a TS.
• Konektory pro krimpování v sériích RSQ a TSQ.
• Ideální pro signály DVB-T/T2 a DVB-S2/S2X.
• Přenos proudu z výstupů do vstupu v rozdělovačích - max 500 mA.
• Tok proudu ve sběrnici (výstup/vstup) v dělících.
• EMI - RFl>-120dB.
• Třída A

----------
Technické údaje
----------
Útlum max. (IN -OUT)
• 5 - 40 MHz: 8,2 dB
• 41 - 470 MHz: 8,8 dB
• 470 - 1350 MHz: 10,2 dB
• 1350-2000 MHz: 11,0 dB
• 2000-2400 MHz: 11,5 dB
Izolace min. (OUT-OUT)
• 5 - 40 MHz: 25 dB
• 41 - 470 MHz: 25 dB
• 470 - 1350 MHz: 22 dB
• 1350-2000 MHz: 22 dB
• 2000-2400 MHz: 22 dB
Útlum neshody min (IN / OUT)
• 5 - 40 MHz: 12,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 12,0 dB
Přenos napětí: 24 V/500 mA
Impedance: 75 Ohm
