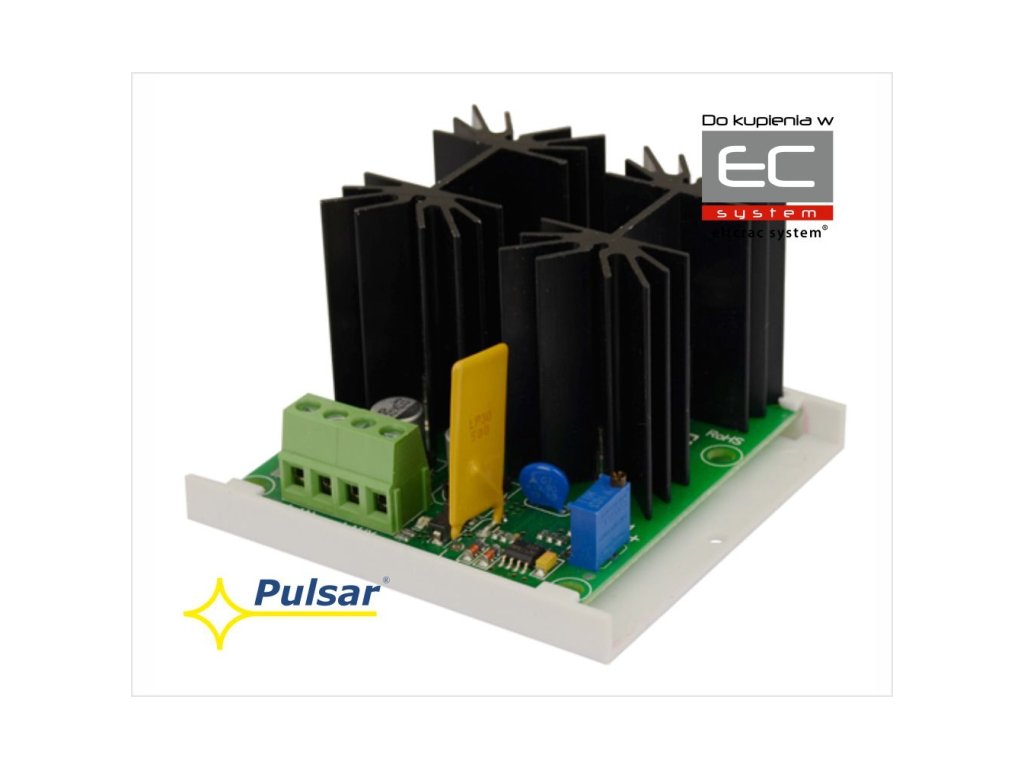

Redukce napětí RN 12V/5A (RN 500) společnosti Pulsar slouží ke snížení a stabilizaci stejnosměrného napětí v rozmezí 12÷14V na hodnotu 12V (nastavení 11V÷Uin DC). V případě, že vstupní napětí klesne pod hraniční hodnotu nastaveného výstupního napětí, dojde k úplnému otevření tranzistoru a redukce vede bezobstratově (pokles napětí U<1%). To umožňuje plné využití energie uložené v akumulátoru napájecího zdroje při bateriové prevádzce. Redukce RN500 v spojení s typickým záložním napájecím zdrojem je určena k napájení zařízení vyžadujících stabilizované napětí 10V÷12V DC. Obzvlášť je určena pro systémy průmyslové televize CCTV (kamery, IR osvětlení), kontrolu přístupu KD a jiné, v nichž jsou zařízení napájená napětím 12V DC (-10%/+5%) a nemohou být napájena přímo z výstupu 13,8V DC záložního zdroje.
Technické parametry:
napájecí napětí: max. 14V DC
výstupní napětí: 12V DC/5A
rozsah nastavení výstupního napětí: 11V÷Uin
liniová stabilizace napětí
bezobstratové vedení pod prahem stabilizace
signalizace: optická LED
ochrana: · proti zkratu SCP · proti přetížení OLP
Rozměry: Š=76 V=70 H=45 mm
Záruka: 5 let od data výroby
Technická specifikace:
RN500
Všeobecné
Napětí napájení
max. 14V/DC (-/+5%)
Výstupní napětí
< 12V DC nom. (+/- 0,3V)
Rozsah nastavení výstupního napětí
11V÷Uin (z výroby 12V DC)
Výkon přijímače
60W max.
Výstupní proud
5A max
Spotřeba proudu z modulů
5mA max.
Ochrana proti zkratu SCP a přetížení OLP
110% ÷ 150% výkonu reduktoru - omezení proudu prostřednictvím resetovatelné pojistky PTC, ruční opětovné spuštění

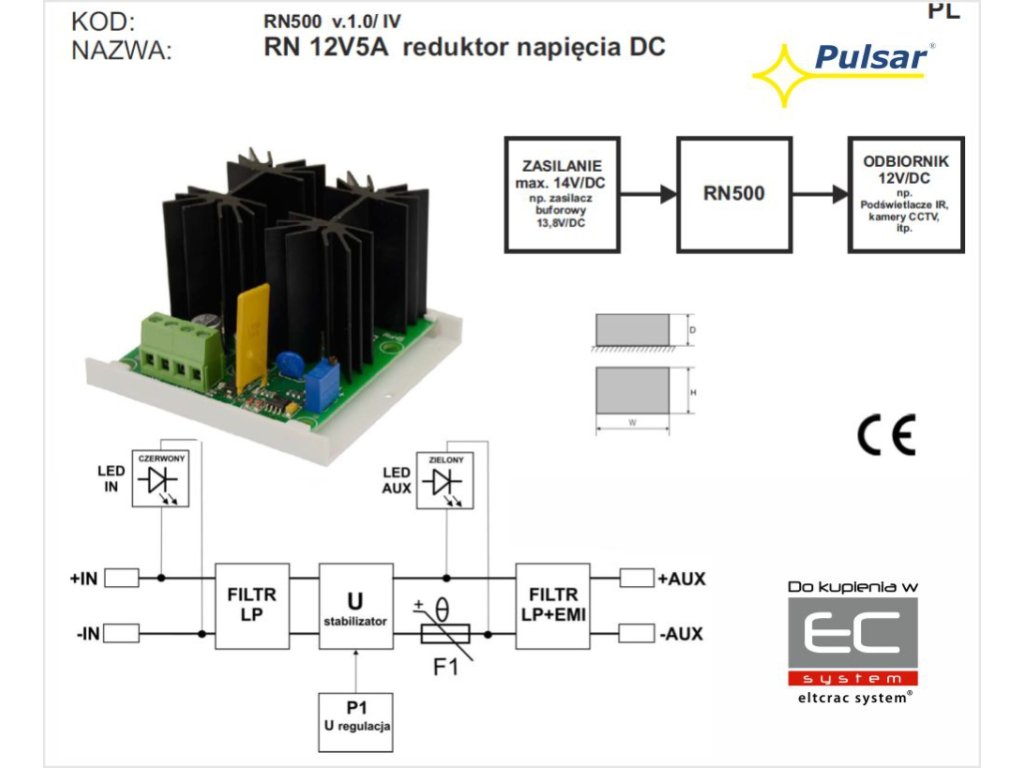

Optická signalizace - IN dioda signalizující stav napájení DC - AUX dioda signalizující stav napájení DC na výstupu modulu
- červená - zelená
Prevádzková teplota
II třída prostředí, -10°C ÷40°C
Rozměry
L=76, W=70, H=45 [+/- 2mm]
Uchycení
Montážní lišta s lepicí páskou nebo montážní kolíky x 4 (PCB fi=4,2mm)
