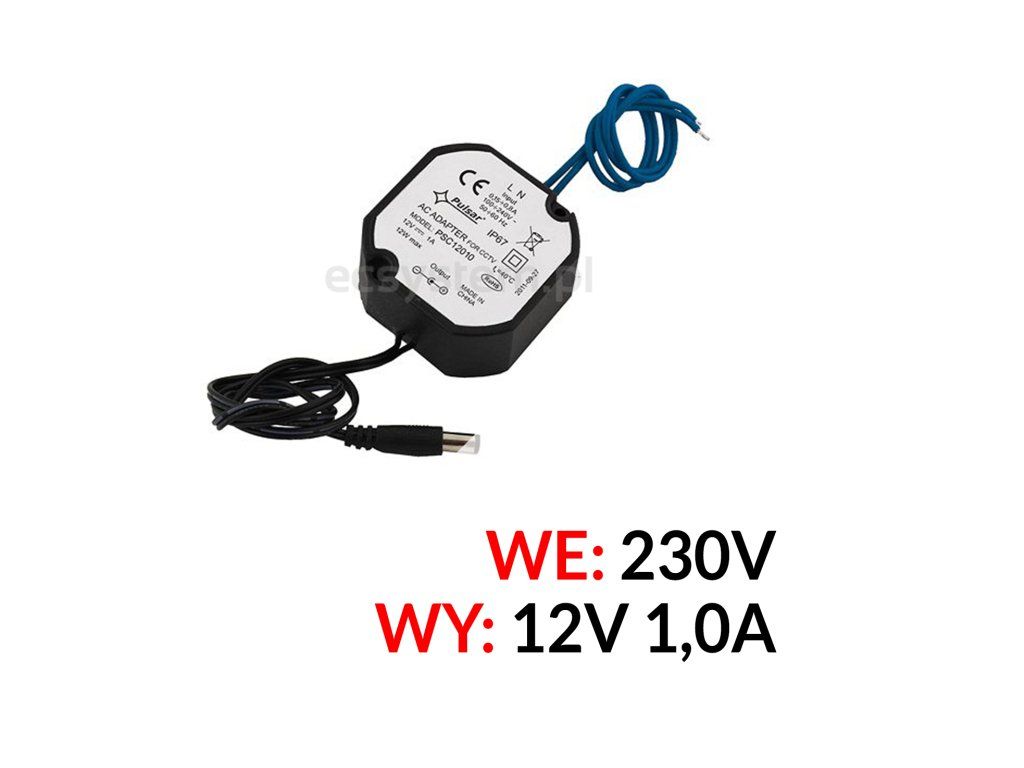

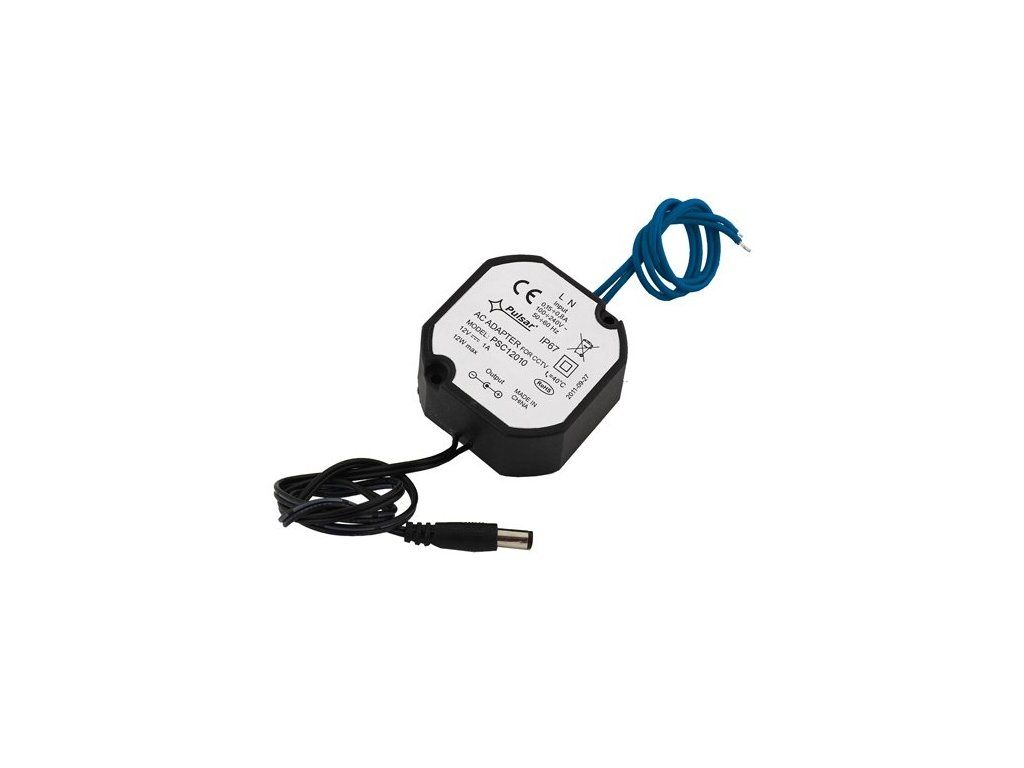

Napájací zdroj je určen pro napájení z sítě 230V AC kamer v průmyslové televizi vyžadujících napětí 12V DC. Napájací zdroj je vybaven ochranou proti zkratu, přetížení a přepětí.
Technické parametry:
Napájení: 90 ÷ 264 V AC 50÷60Hz
Odběr proudu: 0,13A@230VAC max.
Výkon napájecího zdroje: 12W max.
Účinnost: 78%
Výstupní napětí: 12VDC
Výstupní proud tAMB<30°C: 1A okamžitý proud - viz graf 1.
Výstupní proud tAMB=40°C: 0,7A - viz graf 1.
Ripple napětí: 100mV p-p max.
Ochrana proti zkratu SCP: elektronická, automatický návrat
Ochrana proti přetížení OLP: 105-150% výkonu napájecího zdroje, automatický návrat
Třída ochrany krytu: IP67
Provozní podmínky:
teplota 0 oC÷40 oC
relativní vlhkost 20%...90%
Rozměry (LxWxH): 50 x 48 x 25 [mm]
Čistá/hrubá hmotnost: 0,09kg / 0,125kg
Třída ochrany PN-EN 60950-1:2007: II (druhá)
Délka kabelu: DC 0,5 m + konektor DC5,5/2,1 samice
Délka napájecího kabelu: 0,3 m
Teplota skladování: -20C...+60C.
Technická specifikace:
PSC12010
Obecné
Napájení
90 ÷ 264 V AC
Odběr proudu
0,13A@230VAC
Výkon napájecího zdroje
12W max.
Účinnost
78%
Výstupní napětí
12VDC
Výstupní proud tAMB<30°C
1A okamžitý proud
Výstupní proud tAMB=40°C
0,7A
Ripple napětí
100mV p-p max.
Ochrana proti zkratu SCP
Elektronická, automatický návrat
Ochrana proti přetížení OLP
105-150% výkonu napájecího zdroje, automatický návrat
Provozní podmínky
II třída prostředí, teplota: -10 oC÷40oC relativní vlhkost 20%...90%, bez kondenzace
