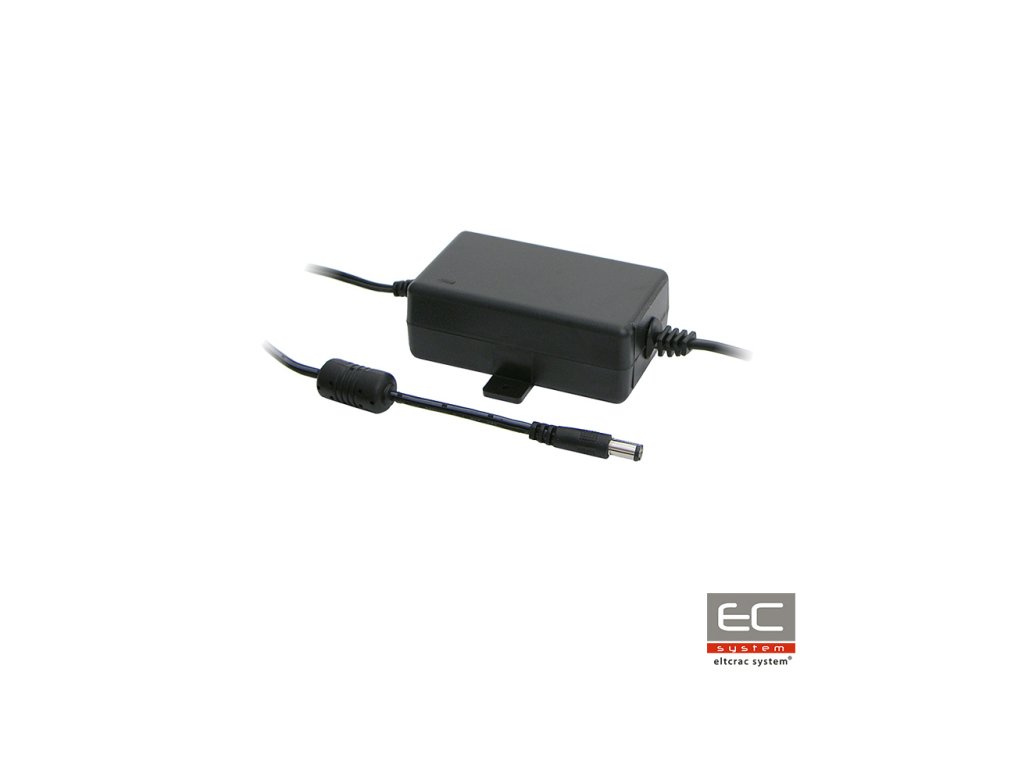

PSD12020 - Impulzní desktopový napájecí zdroj s kabelem 12V/2A - Pulsar
Napájecí zdroj PSD 12020 je určen pro napájení kamer průmyslové televize z 230V AC sítě, které vyžadují 12V DC napětí. Napájecí kabel je zakončen DC5,5/2,1 konektorem. Společně s moduly pojistek z rodiny LB4/xx/xx nebo LB8/xx/xx může být použit pro napájení více než jedné CCTV kamery (4 a 8). Zařízení je vybaveno ochranou proti zkratu a přetížení.
Technické parametry:
Napájení: 90 ÷ 264 V AC 50÷60Hz
Odběr proudu: 0,23A@230VAC max.
Výkon napájecího zdroje: 24W max.
Účinnost: 83%
Výstupní napětí: 12V DC
Výstupní proud tAMB<30°C: 2A - viz graf 1.
Výstupní proud tAMB=40°C: 1,4A - viz graf 1.
Vlnění napětí: 100mV p-p max.
Ochrana proti zkratu: SCP elektronická, automatický návrat
Ochrana proti přetížení: OLP 105-150% výkonu napájecího zdroje, automatický návrat
Optická signalizace provozu: LED – přítomnost DC napětí
Podmínky provozu: teplota -10 °C÷40 °C
Relativní vlhkost: 20%...90%, bez kondenzace
Rozměry (LxWxH): 86 x 72 (50) x32 [mm]
Čistá/hrubá hmotnost: 0,21kg / 0,24kg
Ochranná třída: PN-EN 60950-1:2007 II (druhá)
Délka kabelu: DC 1,45m + DC5,5/2,1 samice konektor
Délka kabelu: AC 1,15m + síťová zástrčka
Teplota skladování: -20C...+60C
Technická specifikace:
PSD12020
Obecné
Napájení
90 ÷ 264 V AC
Odběr proudu
0,23A@230VAC
Výkon napájecího zdroje
24W max.
Účinnost
83%
Výstupní napětí
12VDC
Výstupní proud tAMB<30°C
2A
Výstupní proud tAMB=40°C
1,4A
Vlnění napětí
100mV p-p max.
Ochrana proti zkratu SCP
Elektronická, automatický návrat
Ochrana proti přetížení OLP
105-150% výkonu napájecího zdroje, automatický návrat
Podmínky provozu
II třída prostředí, teplota: -10 °C÷40oC relativní vlhkost 20%...90%, bez kondenzace
