Detailní popis produktu

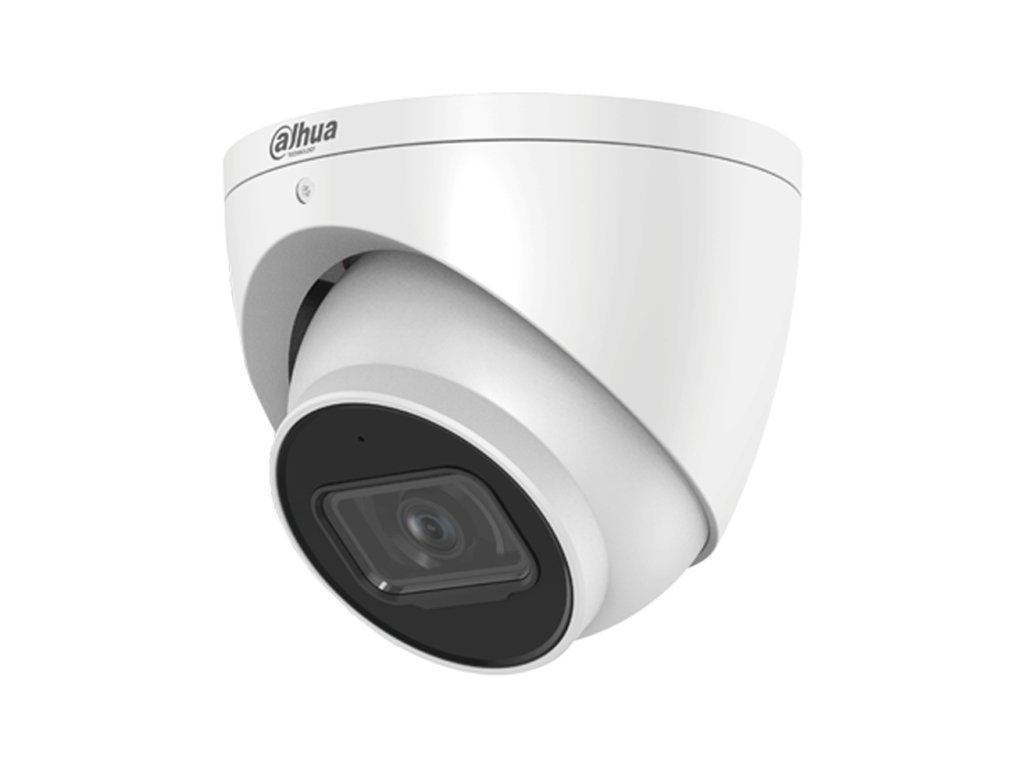

Dome kamera IP IPC-HDW5541TM-ASE-0280B - DAHUA
Tento model je dome kamera pracující v systému IP s objektivem pevného ohniska 2.8 mm. Kamera má snímač 1/2.7” progressive CMOS, který pracuje v rozlišení 2592 x 1944 px. Komprese dat kamery probíhá ve standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkce WDR 120dB výrazně zlepšující dynamiku kamery vytahuje větší množství detailů z kontrastního pozorovacího plánu. Zařízení má také vestavěné 2 diody IR LED s dosahem až 50m. Kromě toho zařízení obsahuje funkce 3D-DNR, ROI, AGC, AWB, BLC/HLC, které přizpůsobují fungování kamery aktuálním podmínkám a významně zlepšují kvalitu obrazu. Tělo kamery je vyrobeno ve standardu IP67. Kamera je napájena napětím 12V DC /PoE.
Technické parametry:
- Snímač: 1/2.7" PS CMOS
- Rozlišení: 5Mpx (2592 x 1944)
- Objektiv: 2.8mm
- Úhel pohledu: H: 102 °
- Osvětlení IR LED: 2 diody (dosah do 50m)
- Kompresní obraz: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Inteligentní analýza obrazu: perimetrická ochrana, SMD 3.0, IVS, počítání osob, klasifikace objektu člověk/vozidlo
- Vestavěný mikrofon: Ano
- Konfigurace a vzdálené ovládání: softwaru VMS (Smart PSS, DSS Express, DSS PRO), webový prohlížeč, mobilní aplikace
- Slot microSD: Ano, do 256Gb
- Třída krytí: IP67
- Příkon: max. 7.2 W
- Rozměry: 106x93.6mm
- Hmotnost: 0.5kg
- Napájení: 12V DC / PoE
Široký úhel nahrávání
Objektiv 2.8mm
Využívaný snímač CMOS o velikosti 1/2.7 palce a objektiv s pevným ohniskem 2.8mm umožňují dosažení širokého úhlu pozorování až 102° v horizontu. Tak široký úhel pozorování činí tuto kameru ideální k realizaci sledování a nahrávání celkových událostí v rámci monitorovaného objektu.
Modely širokoúhlé, disponující pevným ohniskem 2.8mm, jsou nejčastěji používanými verzemi kamer v instalacích průmyslové televize, díky jejich univerzálnosti a vysoké kvalitě dodávaného video materiálu.
![]()
Obr. 1 Srovnání úhlů nahrávání pro různé objektivy (při snímači 1/2.8")
Napájení přes PoE
Přenos dat a napájení jedním kabelem
Průmyslová kamera IPC-HDW5541TM-ASE-0280B využívá dvě metody napájení - klasicky přes zásuvku 12VDC nebo přímo skrze kroucenou dvojlinku UTP s využitím technologie Power over Ethernet (PoE). Napájení přes PoE může být realizováno přímo přes Switch nebo Injector PoE. Mezi výhody, plynoucí z použití standardu PoE, lze zařadit:
- zkrácení času a nákladů instalace díky zjednodušené struktuře kabeláže
- absence nutnosti instalace dodatečných napájecích zdrojů
- možnost napájení kamer na vzdálenost až až 250m (režim EXTEND)
![]()
Obr. 2 Napájení a přenos obrazu v technologii PoE
Vzdálená konfigurace a ovládání
Připojení P2P přes cloud
Pro realizaci připojení sítě kamera využívá standardní Ethernet rozhraní (self-adaptive) o rychlosti 10/100 Mbps. Toto připojení umožňuje konfiguraci práce, modifikaci parametrů obrazu a živý náhled a přehrávání záznamů (kamery se slotem microSD). Samotné realizace připojení může být realizováno na třech různých platformách:
- program Smart PSS, DSS Express, DSS PRO - specializovaný software pro správu vizuálního monitoringu, umožňující pokročilé modifikace celého systému a řízení parametrů detekce událostí a inteligentní analýzy obrazu
- internetový prohlížeč WEB - umožňuje rychlé navázání spojení s využitím IP adresy kamery, zajišťující přístup ke kompletní funkčnosti zařízení. Pro systémy Dahua se doporučuje používat prohlížeč Internet Explorer.
- mobilní aplikace iDMSS / gDMSS - mobilní platforma pro systémy iOS a Android, poskytující možnost živého sledování, přehrávání záznamů a přijímání upozornění o událostech v rámci systému. Platforma DMSS využívá připojení přes cloud, což eliminuje potřebu přesměrování portů na routeru
Využití cloudu pro navázání připojení mezi systémem a uživatelem umožňuje přístup a konfiguraci kamery z jakéhokoli místa s přístupem k internetu - jak na mobilních, tak i stacionárních zařízeních (PC, Notebook).
Účinná komprese dat
Kodek H.265/ HVEC
Nové modely síťových kamer DAHUA využívají efektivní kodek HEVC (ang. High Efficiency Video Coding), označovaný v oboru systémů televizního monitoringu jako H.265. Tento standard byl vytvořen jako reakce na potřebu přenosu materiálů ve vysokém rozlišení (4K) bez nadměrného zatížení přenosového linky. V porovnání s předchozím standardem H.264 nová technologie umožňuje téměř dvojnásobnou úsporu pásma, což v systémech CCTV prodlužuje čas archivace materiálu na disku, zvyšuje dostupnou propustnost síťového spojení a prodlužuje životnost datových nosičů. Navíc je rozdíl v kvalitě materiálu videa v kompresi H.265, v porovnání s verzí H.264, prakticky nepostřehnutelný.
![]()
Důležité: režim komprese v kameře IPC-HDW5541TM-ASE-0280B lze snadno přepínat mezi H.265 a H.264, což jí umožňuje pracovat s rekordéry, které nepodporují kompresi HVEC.
Technická specifikace:
| IPC-HDW5541TM-ASE-0280B |
| Kamera |
| Snímač | 1/2.7" Progressive Scan CMOS |
Systém skenování
| Pokrokový |
| Maximální rozlišení | 2592 x 1944 |
| Citlivost | 0.005 lux@F1.4 (Color, 30 IRE)
0.0005 lux@F1.4 (B/W, 30 IRE)
0 lux (Illuminator on) |
Poměr S/N
| >56dB |
| Závěrka | 1/3 s–1/100000 s |
| Objektiv | 2.8mm |
| Úhel pohledu | H: 102° |
| Osvětlení IR LED | Ano, 2 diody dosah do 50m |
| Infračervený filtr | Mechanický ICR |
Rozlišení
| 2688 × 1520; 2304 × 1296; 1080p (1920 × 1080); 1.3M(1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 ×480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresní | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rychlost hlavního streamu
| 2592 × 1944@(1-20 sn/s)/2688 × 1520@(1-25/30 sn/s) /1920 × 1080@(1-50/60 sn/s) |
| Bitrate | H.264: 3 kbps–20480 kbps
H.265: 3 kbps–20480 kbps |
| Funkce obrazu a audio |
| AGC | Ano |
AWB (automatická vyvážení bílé)
| Auto/přirozené/osvětlení street lamp/venkovní/manuální/regional custom |
| BLC | Ano |
| HLC | Ano |
| ROI | Ano |
| Široký dynamický rozsah | Ano, WDR 120dB |
| Funkce regulace obrazu | 3D DNR; Zrcadlo/flip (0°, 90°, 180°, 270°) |
Detekce pohybu
| 4 oblasti (úprava: velikost, umístění, citlivost, práh) |
Zásady důvěrnosti
| 4 oblasti (úprava: velikost, umístění) |
| Vestavěný mikrofon | Ano |
| Inteligentní funkce AI |
| IVS | Překročení čáry, narušení oblasti, klasifikace objektu člověk/vozidlo, počítání osob |
| SMD 3.0 | Ano, filtrování falešných poplachů |
| Síť |
| Připojení sítě | RJ-45 (10/100 Base-T) |
| Protokoly | IPv4; IPv6; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; RTCP;RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP;NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; 802.1x; SNMP |
| Kompatibilita | ONVIF (Profile S/Profile G/Profile T); CGI; Milestone; P2P |
| Uživatelé | 20 (přihlášení současně) |
Mobilní systémy
| iOS, android |
Webový server
| Vestavěný |
| Obecné |
| Třída krytí | IP67 |
| Napájení | 12 VDC/PoE (802.3af)/ePoE |
Příkon
| <7.2W |
| Pracovní teplota | -40 °C do 60 °C |
| Materiál těla | Kov + Plast |
| Rozměry | 106 x 93.6 mm |
| Hmotnost | 0.5 kg |
