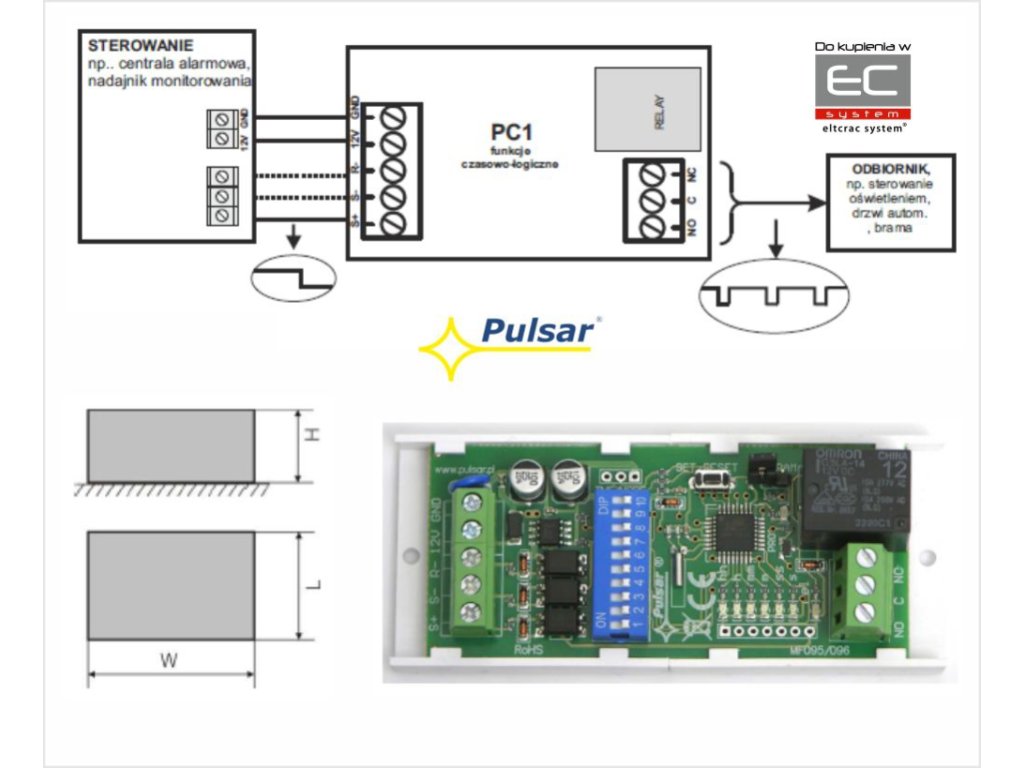

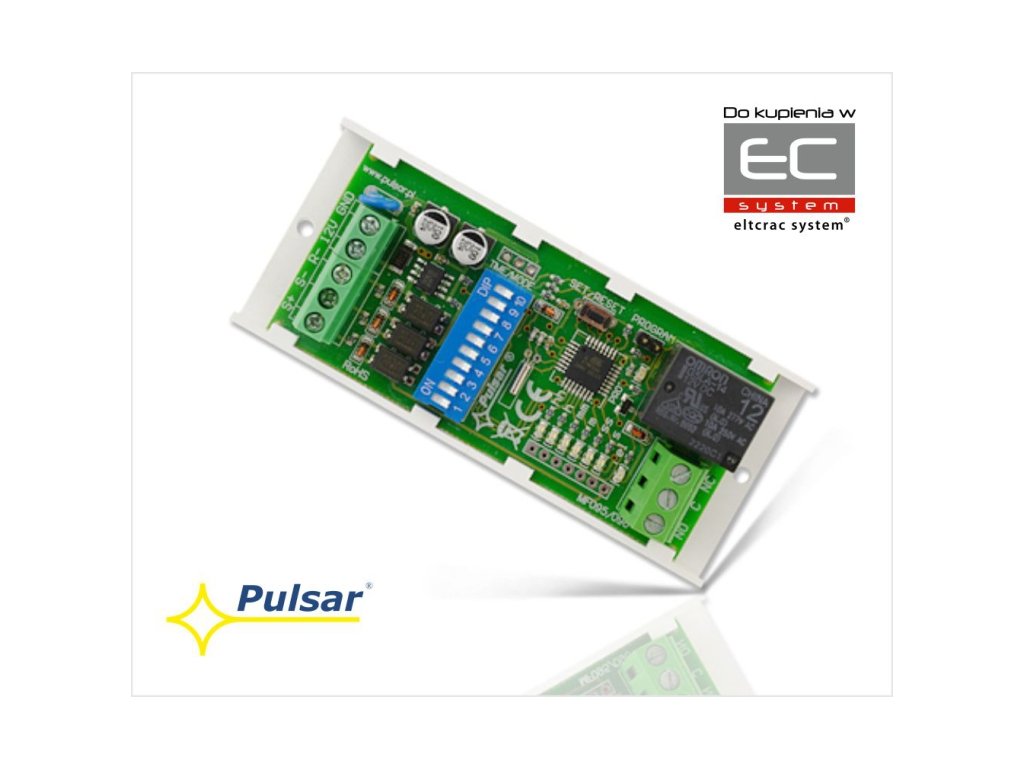

Časové relé AWZ 516 PC 1 společnosti Pulsar umožňuje realizaci 1 z 8 časově-logických programů. Zařízení se vyznačuje univerzálností, vysokou přesností měření času založenou na křemíkovém oscilátoru a možností jeho přesného a opakovatelného nastavení. Relé lze použít na prodloužení krátkých řídicích impulsů, např. řízení práce spojovacích zámků, elektromagnetických rozporníků, bistabilního řízení atd. Relé může sloužit k vytvoření přechodu v projektech kontroly přístupu s logickými závislostmi od stavu: kontroléru, senzoru otevření dveří (kontaktora), výstupního tlačítka atd.
Technické parametry:
Napájení: 10÷14VDC
Osm programů časově-logických
Čas nastavení: od 1s do 99h
Uložení parametrů: do nevolatilní paměti
Signalizace: optická
Záruka: 2 roky od data výroby
Technická specifikace:
AWZ 516 PC1
Obecné
Napětí cívky relé
10÷16V DC
Proud cívky relé
20 mA / 65 mA @24VDC
Vstup S+
řízení 10÷16V DC
Vstup S-
řízení 0V (GND)
Vstup R-
řízení 0V (GND)
Počet časově-logických programů
18 (možnost realizace časově-logického programu na objednávku)
Proud kontaktů relé
6A max.
Časové rozsahy
0,1s ÷ 100h (uložené v paměti EEPROM)
Počet relé
1
Maximální napětí spínání
250V AC /30V DC
Maximální proud spínání
10A
Maximální odpor kontaktu
méně než 100 mOhm
Optická signalizace
LED diody
7-segmentový dvojitý LED displej
Podmínky provozu
II třída prostředí, -10°C÷ 40°C, relativní vlhkost 20%...90% bez kondenzace
Kryt
konstrukce typu “open-frame”, IP00
Rozměry
L=120, W=43, H=22 [mm, +/-2]
Montáž
montážní páska nebo montážní šrouby x2 (otvory 3mm)
