S-4 - Magnetický kontakt - SATEL

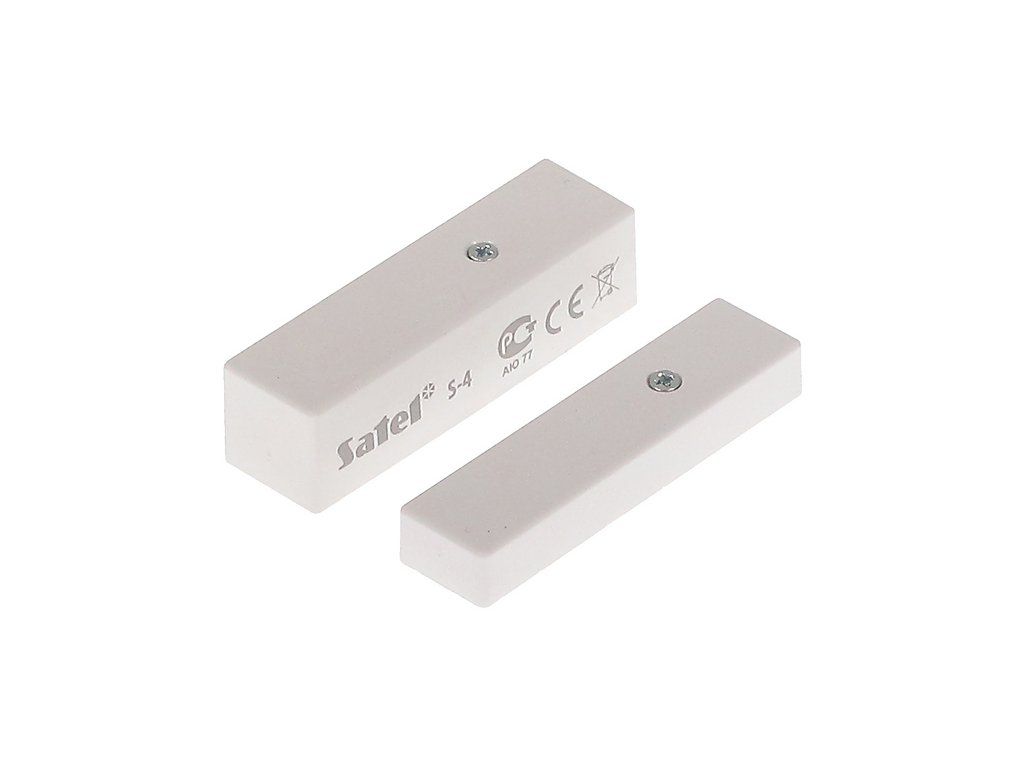

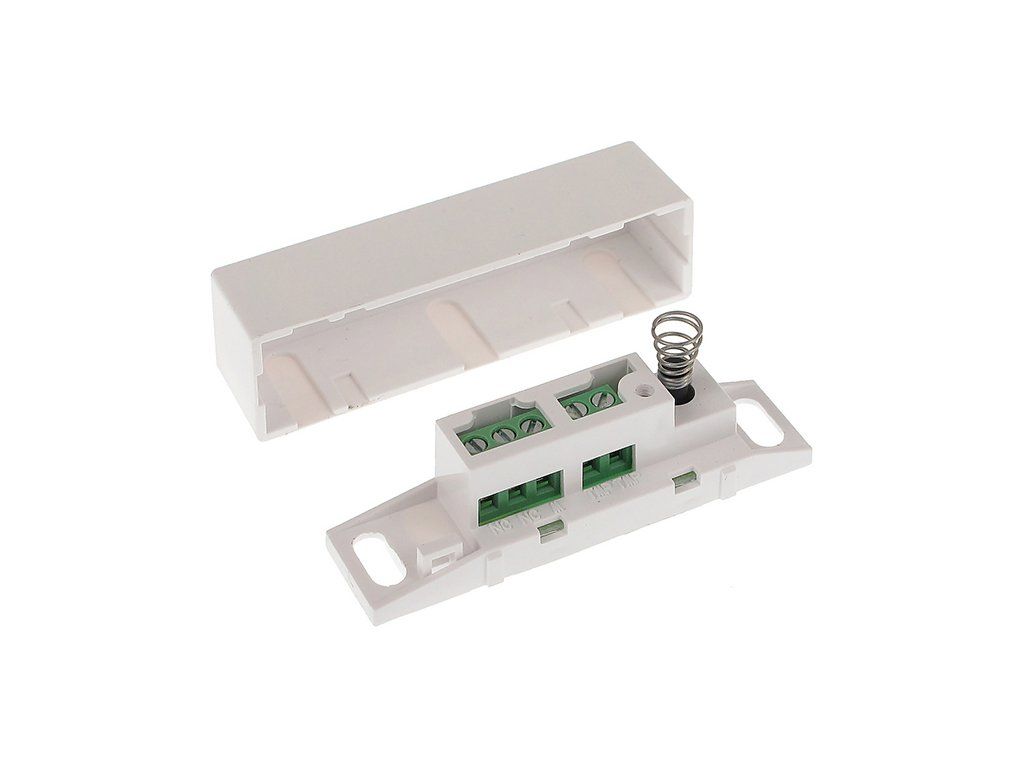

Magnetické kontakty jsou jedním ze základních zařízení obvodové ochrany. Přispívají k zabezpečení dveří, oken atd., reagováním na jejich otevření. Čidlo S-4 je určeno k povrchové montáži např. na okenní rám nebo zárubeň. S-4 se skládá ze dvou částí, umístěných v estetických krytech: kontaktrónového (magnetického) čidla a magnetu. Odklonění jedné části od druhé způsobuje narušení obvodu čidla, což je signalizováno jako narušení. Čidlo je vybaveno sabotážním kontaktem a dodatečnou svorkou M, usnadňující montáž koncového rezistoru EOL. S-4 je přizpůsobena k spolupráci s jakoukoliv alarmovou centrálou vybavenou vstupy typu NC, stejně jako v systémech automatizace jako řídicí prvek. Čidlo S-4 splňuje požadavky Grade 2 stanovené normou EN 50131-1 a EN 50131-2-6.

Technické údaje:

• Maximální spínací napětí kontaktrónu: 20 V
• Maximální spínací proud: 20 mA
• Rozsah provozních teplot: -30…+55 °C
• Maximální vlhkost: 93 ±3%
• Přechodový odpor: 150
• Minimální počet spínání při zatížení 20 V, 20 mA: 360 000
• Materiál kontaktu: Ru (Ruthenium)
• Vzdálenost uzavření kontaktů kontaktrónu: 18 mm
• Vzdálenost otevření kontaktů kontaktrónu: 28 mm
• Rozměry distanční podložky pod kontaktrón: 58,5 x 16,5 x 3,3 mm
• Rozměry krytu magnetu: 58,5 x 14,7 x 8,3 mm
• Rozměry distanční podložky pod magnet: 58,5 x 14,7 x 3 mm
• Hmotnost:24 g
• Rozměry krytu: 58,5 x 16,5 x 15,2 mm
