Detailní popis produktu

PTU/PTF-5-RACK - Racková skříň pro ochranné moduly série PTF-54 a PTU-54 - EWIMAR

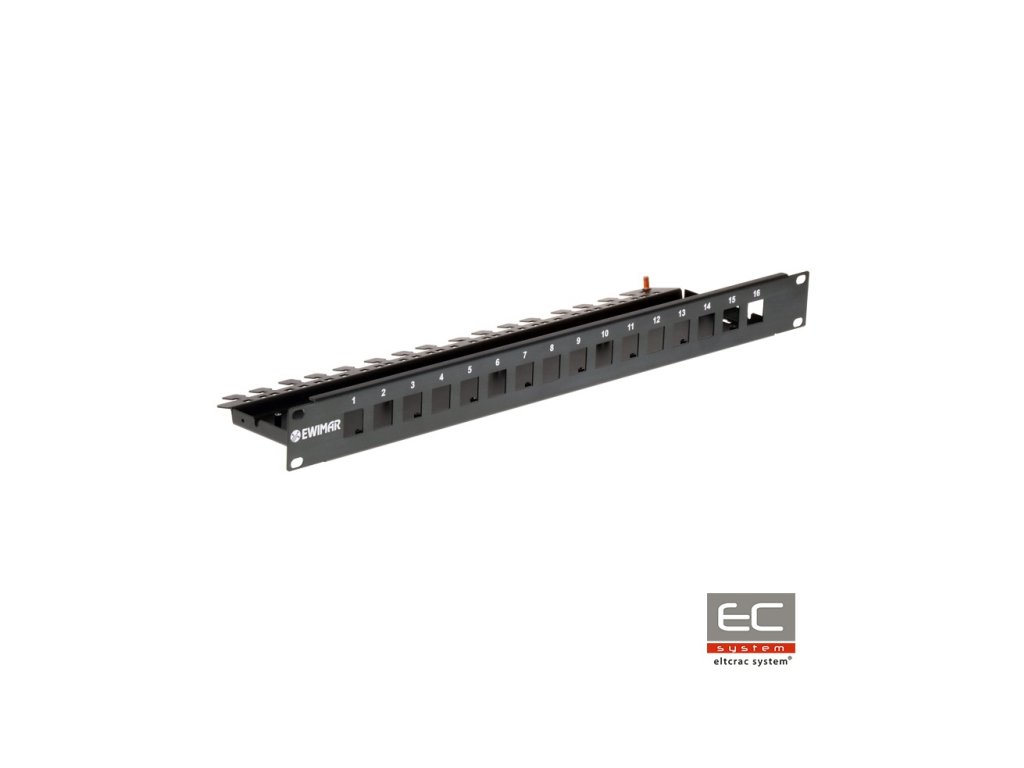

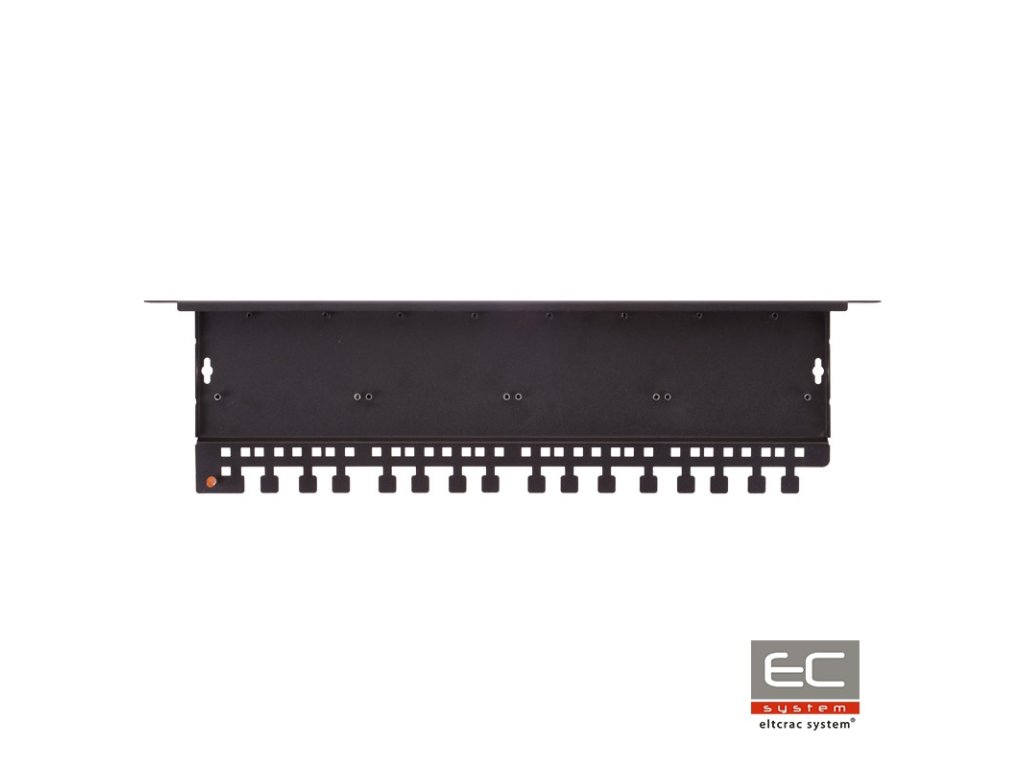

PTU/PTF-5-RACK je skříň, která slouží jako montážní základ pro vytvoření vhodné konfigurace přepěťové ochrany pro LAN sítě. Do jedné skříně PTU/PTF-5-RACK je možné namontovat čtyři 4-kanálové ochranné moduly série PTF-54 a PTU-54. Montáž modulů se provádí vložením do otvorů zásuvek RJ-45 a připevněním pomocí čtyř šroubů o průměru 3 mm. Do skříně je možné namontovat všechny moduly jednoho typu nebo využít jinou libovolnou konfiguraci. Na uzemnění modulů je potřeba použít šrouby a kovové kolíky. Hlavní uzemňovací vodič je potřeba připojit pomocí šroubu centrálního uzemnění a přiskrutkovat vodič na PE linii. Před uzemněním je doporučeno se postarat o čistotu spojů. Na zlepšení kvality upevnění vodičů je možné použít spony a nasadit je na čtvercové otvory a výstupky na zadní straně panelu. Je možné použít specifický horní kryt pro zabezpečení modulů před vniknutím prachu. Takové řešení dodatečně poskytuje ochranu před mechanickým poškozením a omezuje pronikání rušení z jiných zařízení.

Příklad montáže modulů PTF-54 a PTU-54 v rackovém panelu
