PTU-68R-EXT/PoE - 8kanálová ochrana sítě LAN Gigabit Ethernet - EWIMAR
Kód: EC-29340Detailní popis produktu
PTU-68R-EXT/PoE - 8-kanálové zabezpečení sítě LAN Gigabit Ethernet - EWIMAR

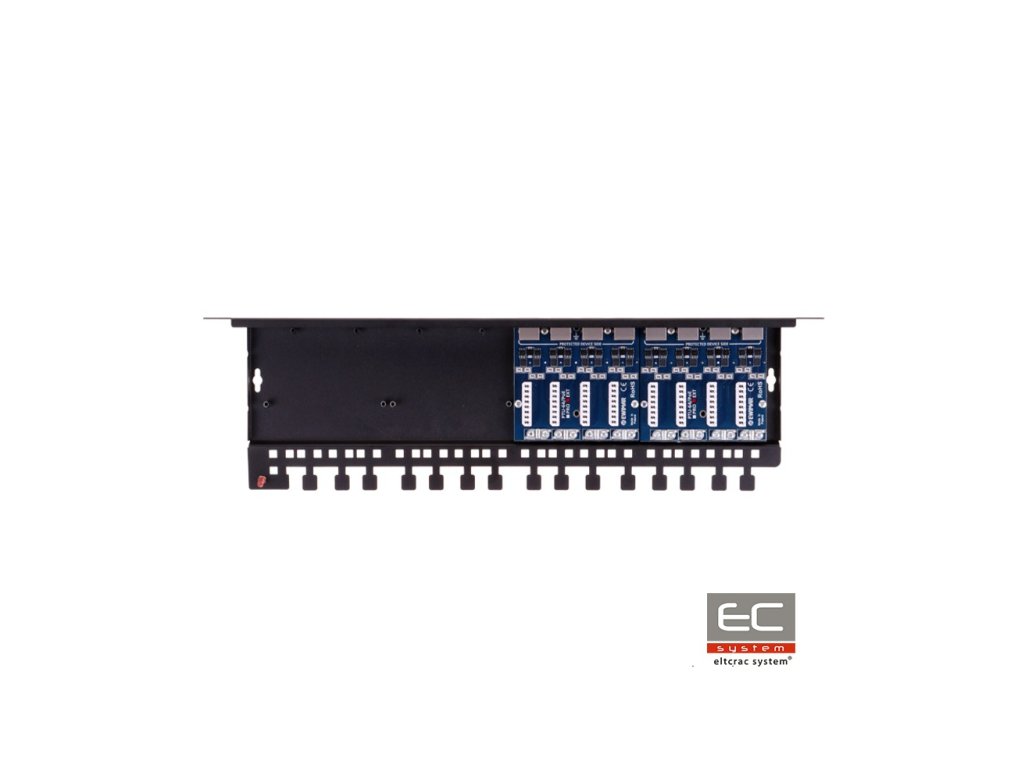

PTF-68R-EXT/PoE je osmikanálové zabezpečení určené pro síť Gigabit Ethernet. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T/Tx. Zabezpečení tvoří dva moduly PTU-64-EXT,instalované na dedikované základně PTU/PTF-6-RACK. Na přední straně, která je chráněnou stranou (DEVICE), jsou použity zásuvky RJ-45, do kterých jsou připojeny porty LAN přepínačů. Nechráněnou stranu (LINE) tvoří konektory LSA umístěné vzadu, ke kterým jsou připojeny dlouhé linky infrastruktury LAN bez použití konektorů RJ-45. Takové řešení zaručuje účinnou ochranu proti přepětí a vytváří systém připojení Patch Panel pro přímé upevnění LAN kabelů. Moduly PTU-64 dosahují vynikajících parametrů přenosu dat a vysokou kvalitu přepěťové ochrany díky použití vícivrstvých PCB desek a inovativních komponentů v technologii MOSFET, prostřednictvím které je možné dosáhnout velmi vysoké úrovně ochrany jak před přepětím, tak i před náhlými skoky potenciálových rozdílů. Napájecí zdroje LAN zařízení jsou chráněny před poškozením pomocí nezávislých obvodů ochrany napájení PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených atmosférickými výboji nebo nekontrolovanému nárůstu napětí. Zabezpečení lze rozšířit maximálně na 16 kanálů instalací dvou dalších modulů série PTF-64 nebo PTU-64 do základny. Uzemnění zařízení se provádí jeho připojením na vhodně uzemněnou skříň Rack pomocí přiloženého uzemňovacího vodiče. Navíc, na zajištění ochrany před prachem pro konektory a ochranné obvody je možné využít kryt PTU/PTF-COVER. Doporučovaným způsobem zajištění nejvyšší úrovně ochrany je použití zabezpečení na obou stranách kabelů: vícikanálové na straně LAN přepínače a jednokanálové na straně koncových zařízení, například PTF-61-EXT/PoE.
Příklad instalace zabezpečení Gigabit Ethernet s použitím PTU-68 jako patch panel
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 8 |
| Možnost rozšíření | Až 16 kanálů |
| Podporované standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabeláží | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Konektor LSA |
| Výstupní konektor (chráněná strana) | Zásuvka RJ-45, stíněná, 6 kategorie |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Max. trvalé pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Proud výboje (8/20µS, linka-zem) Iimp | 2kA |
| Jmenovité napětí DC (linka-linka) UN | 3,3V DC |
| Maximální trvalé pracovní napětí (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Proud výboje (8/20µS, linka-linka) Iimp | 75A (2kA po zadzáhnutí MOSFET) |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Odspevňovací prvek | Pojistka MOSFET |
| Sériová rezistence | 6 / linku |
| Jmenovitý proud IN | 300mA / linku |
| Linka PoE | |
| Jmenovité napětí DC (linka-linka) UN | 57V DC |
| Maximální trvalé pracovní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zadzáhnutí MOSFET) |
| Proud výboje (8/20µS, linka-linka) Iimp | 73A (2kA po zadzáhnutí MOSFET) |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Max. trvalé pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Proud výboje (8/20µS, linka-zem) Iimp | 2kA |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard práce PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Společné vlastnosti | |
| Rozměry | 480 x 41 x 130 (mm) |
| Použití | Uvnitř |
| Způsob montáže | Montáž v skříni Rack 19" |
| Způsob uzemnění | Uzemňovací vodič |
| Pracovní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750281 |
