PTU-68R-ECO/PoE - 8-kanálová ochrana sítě LAN Gigabit Ethernet - EWIMAR

Detailní popis produktu

8-kanálová přepěťová ochrana série ECO s ochranou PoE pro instalace Gigabit Ethernet PTU-68R-ECO/PoE je osmikanálová ochrana určená pro sítě Gigabit Ethernet. Zařízení je kompatibilní se zapojením UTP a FTP kategorie 5, 5e a 6.

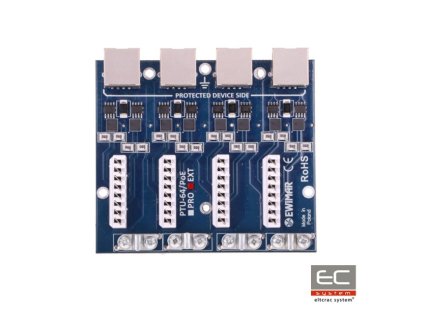

Modul je určen pro sítě 100Base-Tx, 1000Base-T/Tx. Ochranu tvoří dva moduly PTU-64-ECO, namontované na vyhrazeném základu PTU/PTF-6-RACK. Je určen na montáž do skříně RACK 19" na přední liště při standardním určení nebo na zadní liště pomocí úhlových držáků LK-MOUNT, v případě použití s IP-CCTV rekordéry.

---

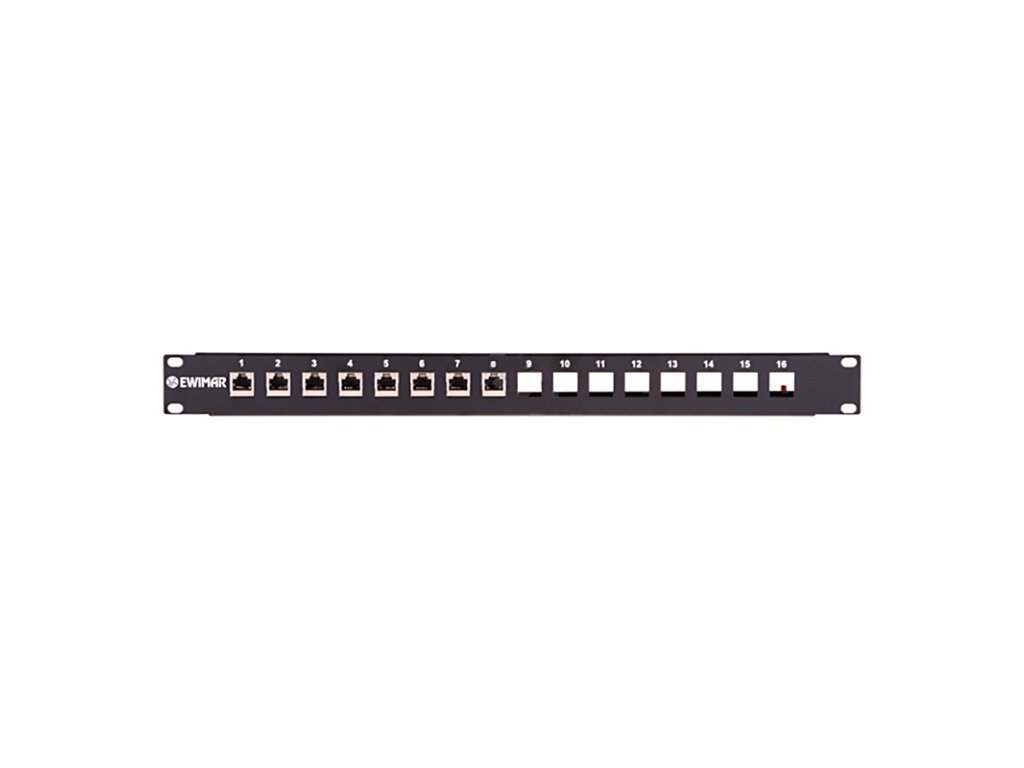

Na přední straně, která je chráněnou stranou

(ZAŘÍZENÍ) jsou použity zásuvky RJ-45, do kterých jsou připojeny porty LAN přepínačů. Nechráněnou stranu (LINE) tvoří zásuvky LSA umístěné vzadu, ke kterým jsou připojeny dlouhé linky LAN infrastruktury bez použití RJ-45 konektorů. Takové řešení zaručuje účinnou přepěťovou ochranu a vytváří spojovací systém Patch Panel pro přímé upevnění LAN kabelů. Použití vícevrstvých desek plošných spojů a moderních komponentů zaručuje soulad se standardem kategorie 6 zapojení a správnými testy pro frekvence 4x125MHz. Napáječe zařízení LAN jsou chráněny před poškozením nezávislými obvody ochrany napájení PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8. v důsledku přepětí způsobených bouřkami nebo nekontrolovanému nárůstu napětí. Ochranu lze rozšířit maximálně na 16 kanálů namontováním na základnu dvou dalších modulů série PTF-64 nebo PTU-64. Uzemnění zařízení se uskutečňuje připojením k vhodně uzemněné skříni RACK

při použití přiloženého uzemňovacího kabelu. Kromě toho, na zajištění ochrany před prachem pro konektory a ochranné obvody lze použít kryt

PTU/PTF-COVER. Doporučeným způsobem zajištění nejvyšší úrovně ochrany je použít ochrany na obou stranách kabelů: více kanálů na straně přepínače LAN a jednotlivé na straně koncových zařízení, například PTF-61-ECO/PoE. Zařízení je určeno pro LAN instalaci, která se nachází úplně uvnitř budovy a není vystavena výbojům z jiných nechráněných instalací. Příklad instalace ochrany Gigabit Ethernet s použitím PTU-68 jako patch panelu

Specifikace technická PTU-68R-ECO/PoE Linia dat

Počet LAN kanálů

8

Rozšířitelnost

Do 16 kanálů

Podporované ethernetové standardy

10Base-T, 100Base-T, 1000Base-T

Kompatibilita se zapojením

Kategorie 5, 5e a 6

Vstupní konektor (nechráněná strana)

Konektor LSA

Výstupní konektor (chráněná strana)

Zásuvka RJ-45, stíněná, 6 kategorie Nominální DC napětí (linie-zem) UN

90V DC 600V Nominální DC napětí (linie-linie) UN 3,3V DC Výbojový proud (8/20µS, linie-linie) Iimp 100A 15pF 300mA / linie Maximální pracovní trvalé napětí (linie-linie) UC 64V DC Nominální DC napětí (linie-zem) UN 110V DC Výbojový proud (8/20µS, linie-zem) Iimp PoE provozní standard Obecné Aplikace Uvnitř Skříň RACK 19" Uzemňovací kabel

Maximální pracovní trvalé napětí (linie-zem) UC 110V DC Úroveň ochrany 1kV/s (linie-zem) UP
Výbojový proud (8/20µS, linie-zem) Iimp 100A
Maximální pracovní trvalé napětí (linie-linie) UC 3,5V DC	Úroveň ochrany 1kV/s (linie-linie) UP 28V
Chráněné linie 1-2, 3-6, 4-5, 7-8	Kapacita (linie-linie) @1MHz
Kapacita (linie-zem) @1MHz 2-3pF Sériový odpor	2,2 / linie Nominální proud IN
Linia PoE Nominální DC napětí (linie-linie) UN	57V DC
Úroveň ochrany UP 90V	Výbojový proud (8/20µS, linie-linie) Iimp 100A
90V DC Maximální pracovní trvalé napětí (linie-zem) UC	Úroveň ochrany 1kV/s (linie-zem) UP 600V
100A Chráněné páry	(1+2)-(3+6), (4+5)-(7+8)
Kompatibilní se všemi typy včetně Hi PoE
Způsob montáže	Způsob uzemnění
Provozní teplota -30C do 60C	Rozměry 480 x 41 x 130 mm

Kategorie:	Příslušenství k průmyslovým kamerám
Hmotnost:	0.5 kg
EAN:	5904041750595
