Detailní popis produktu

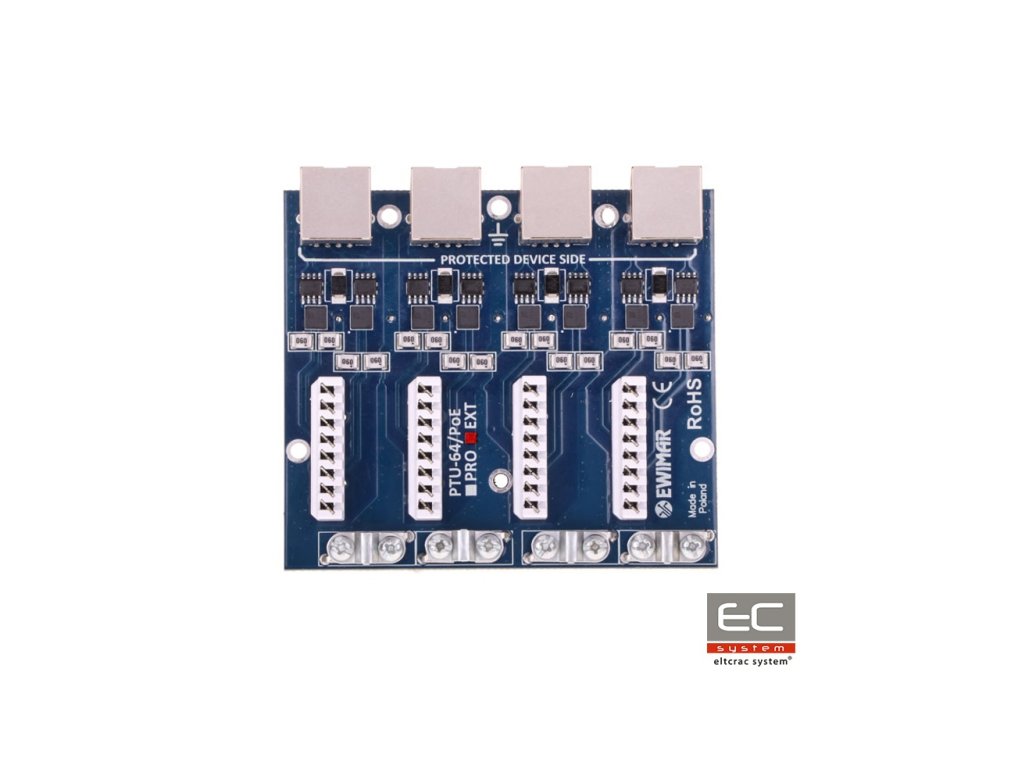

PTU-64-EXT/PoE - 4-kanálový modul omezovače přepětí sítě LAN Gigabit Ethernet - EWIMAR
PTU-64-EXT/PoE je čtyřkanálový modul odpovědný za ochranu proti přepětí např. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v sítích 1 Gbit. Zařízení je kompatibilní s kabelovými systémy UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T/Tx. Skvělé parametry přenosu dat a vysoká odolnost proti nárazům jsou dosaženy díky použití inovativních vícevrstvých komponentních plošných spojů. PTU-64-EXT/PoE využívá technologii MOSFET, díky které je možné dosáhnout velmi vysoké úrovně ochrany před přepětím i náhlými změnami potenciálů. Napájení zařízení LAN je chráněno před poškozením prostřednictvím nezávislých ochranných obvodů PoE napájení, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobeného bouřkovými výboji nebo nekontrolovaných nárůstů napětí. Na chráněné straně (DEVICE) jsou použity zásuvky RJ-45, díky čemuž je možné rychlé přepojení kabelů. Nechráněná strana je vybavena konektory typu LSA, které umožňují přímé připojení kabelů bez použití RJ-45 konektorů. Takové řešení zaručuje účinnou ochranu proti přepětí a vytváří spojovací systém Patch Panel pro přímé upevnění LAN kabelů. Pro montáž modulu je třeba využít dedikovanou základnu PTU/PTF-6-RACK, která pojme maximálně 4 moduly různých typů.
Sestavené zařízení vytváří patch panel s omezovačem přepětí
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 4 |
| Podporované standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabelováním | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Konektor LSA |
| Výstupní konektor (chráněná strana) | Zásuvka RJ-45, stíněná, 6. kategorie |
| Nominální DC napětí (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 2kA |
| Nominální DC napětí (linka-linka) UN | 3,3V DC |
| Maximální provozní napětí (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 75A (2kA po aktivaci MOSFET) |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddělovací prvek | MOSFET jistič |
| Odpor v sérii | 6 / linku |
| Nominální proud IN | 300mA / linku |
| PoE linka | |
| Nominální DC napětí (linka-linka) UN | 57V DC |
| Maximální provozní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po aktivaci MOSFET) |
| Výbojový proud (8/20µS, linka-linka) Iimp | 73A (2kA po aktivaci MOSFET) |
| Nominální DC napětí (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 2kA |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní standard PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Společné vlastnosti | |
| Rozměry | 100 x 100 x 20 (mm) |
| Použití | Vnitřní |
| Montážní způsob | Montáž v Rack panelu |
| Způsob uzemnění | Upevňovací šrouby |
| Provozní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750267 |
