Detailní popis produktu

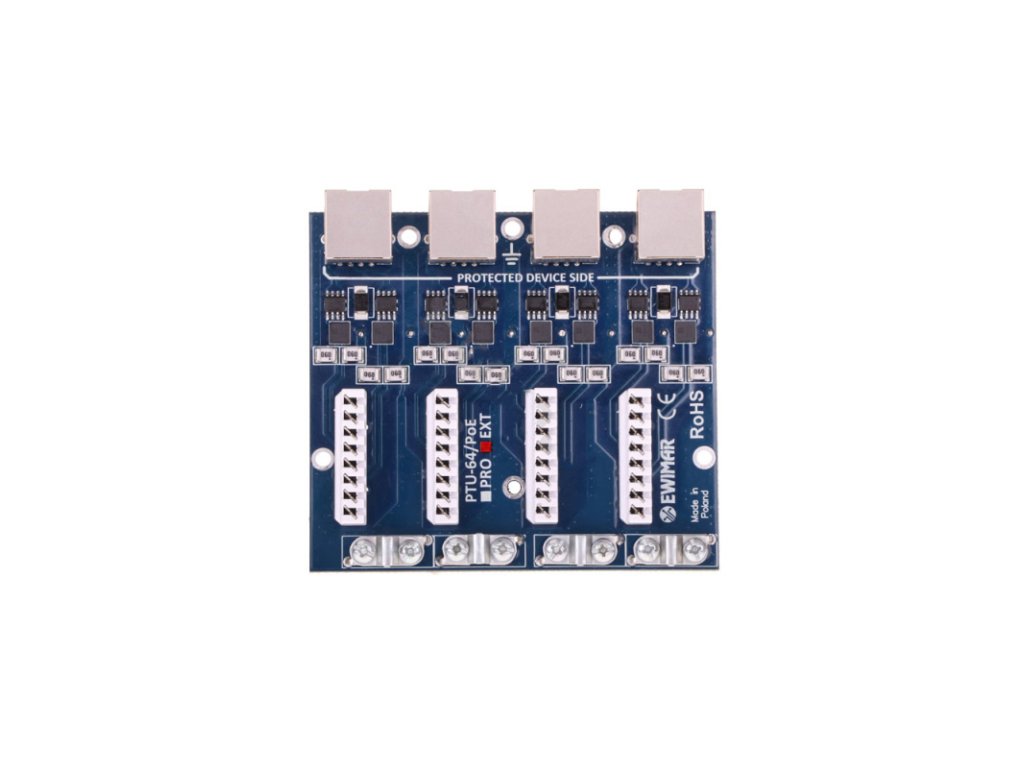

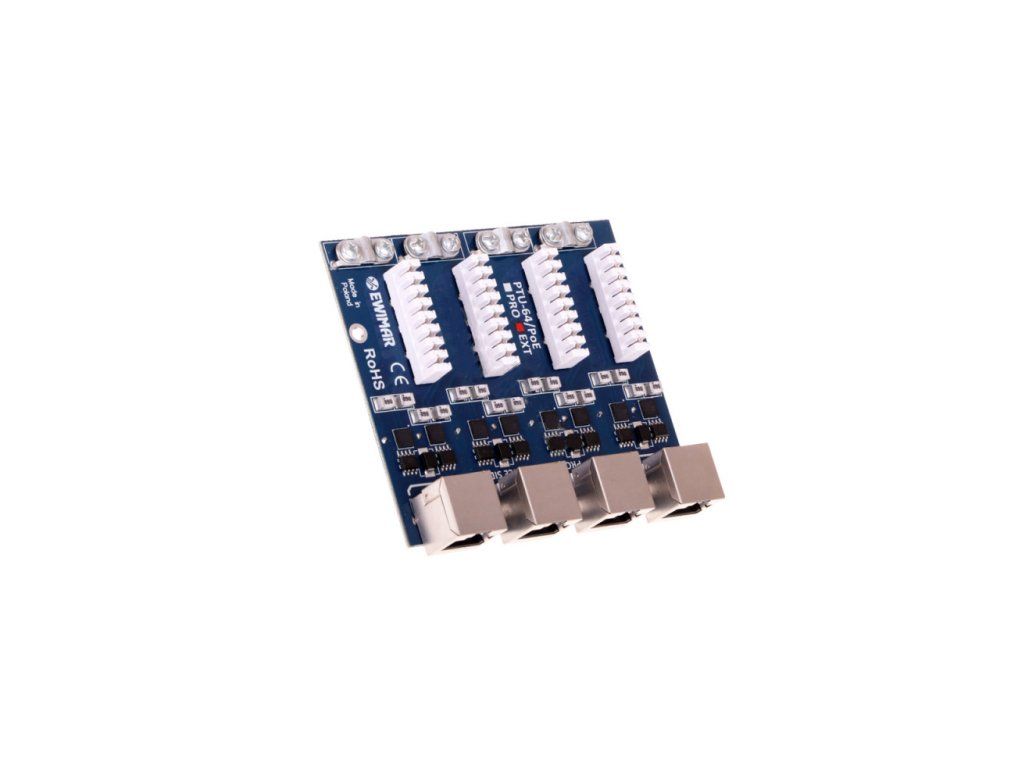

Modul 4-kanálové přepěťové ochrany série ECO s ochranou PoE pro instalaci Gigabit Ethernet
PTU-64-ECO/PoE je čtyřkanálový modul odpovědný za přepěťovou ochranu m.in. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v gigabitových sítích. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5 a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T/Tx. Vynikající parametry přenosu dat a vysoká odolnost proti velkým proudovým impulzům jsou dosaženy díky inovativním komponentům vícevrstvých desek plošných spojů. Napájecí zdroje LAN zařízení jsou chráněny před poškozením přes nezávislé okruhy napájecí ochrany PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených atmosférickými výboji nebo nekontrolovaným zvýšením napětí. Na chráněné straně (DEVICE) se používají zásuvky RJ-45, což umožňuje rychlé přepínání kabelů. Nechráněná strana je vybavena spojkami typu LSA, které umožňují přímou instalaci kabelů bez použití RJ-45 konektorů. Takové řešení zaručuje účinnou ochranu proti přepětí a vytváří systém spojení Patch Panel pro přímou montáž LAN kabelů. Na montáž modulu je třeba použít základnu PTU/PTF-6-RACK, která pojme maximálně 4 moduly různých typů.
Sestavené zařízení tvoří Patch Panel s omezovačem přepětí
Technická specifikace
| PTU-64-ECO/PoE | |
|---|---|
| Datová linka | |
| Počet LAN kanálů | 4 |
| Podporované ethernetové standardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s kabeláží | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Spojka LSA |
| Výstupní konektor (chráněná strana) | RJ-45 zásuvka, stíněná, kategorie 6 |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální provozní napětí trvalé (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Impulzní proud (8/20µS, linka-zem) Iimp | 100A |
| Jmenovité napětí DC (linka-linka) UN | 3,3V DC |
| Maximální provozní napětí trvalé (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 28V |
| Impulzní proud (8/20µS, linka-linka) Iimp | 100A |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 2,2 / linka |
| Jmenovitý proud IN | 300mA / linka |
| PoE linka | |
| Jmenovité napětí DC (linka-linka) UN | 57V DC |
| Maximální provozní napětí trvalé (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Impulzní proud (8/20µS, linka-linka) Iimp | 100A |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální provozní napětí trvalé (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Impulzní proud (8/20µS, linka-zem) Iimp | 100A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard provozu PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Obecné | |
| Použití | Vnitřní |
| Způsob montáže | Montáž v Rack panelu |
| Způsob uzemnění | Upínací šrouby |
| Pracovní teplota | -30C do 60C |
| Rozměry | 100 x 100 x 20 mm |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750243 |
