PTU-616R-ECO/PoE - 16kanálový přepěťový ochranný prvek pro síť LAN Gigabit Ethernet - EWIMAR
Kód: EC-PTU-616R-ECO/POESouvisející produkty
Detailní popis produktu
16-kanálové přepětové zabezpečení série ECO s ochranou PoE pro instalace Gigabit Ethernet

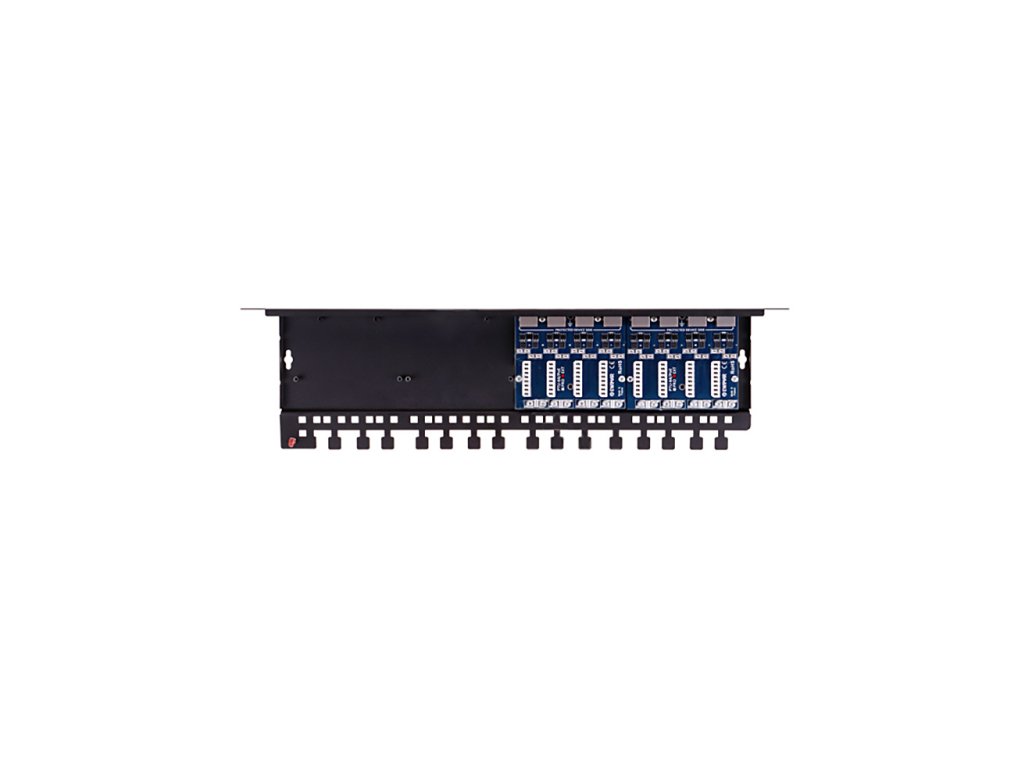

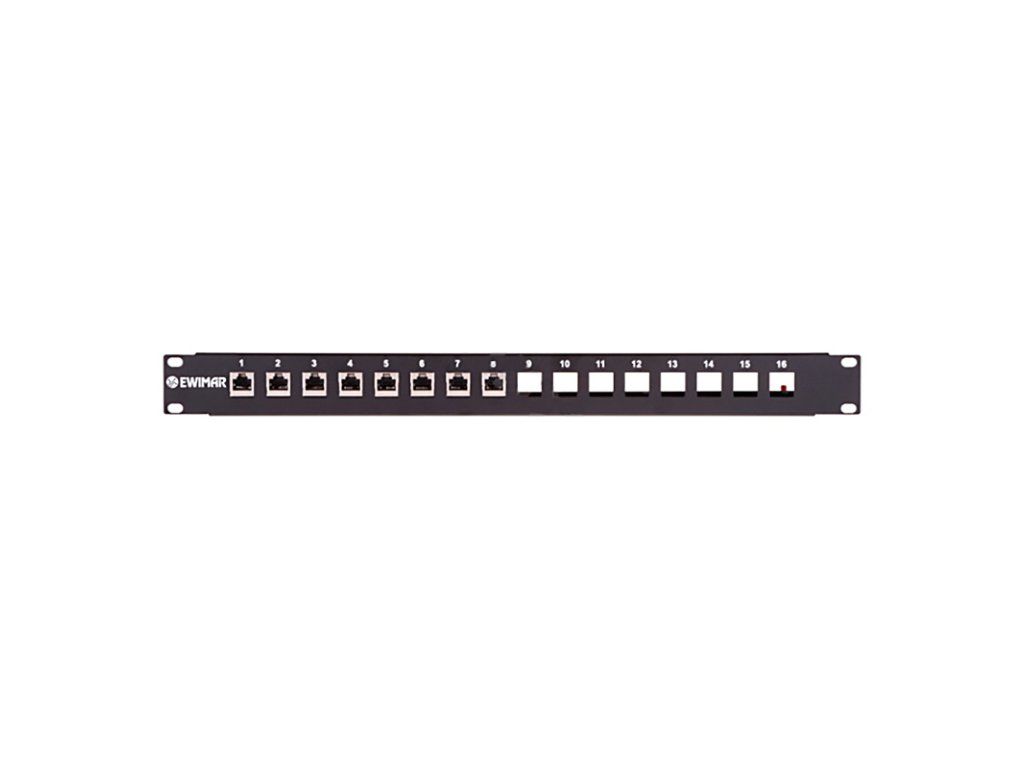

PTU-616R-ECO/PoE je šestnáctikanálový přepěťový omezovač určený pro sítě Gigabit Ethernet. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T. Omezovač tvoří čtyři moduly PTU-64-ECO, montované na dedikované základně PTU/PTF-6-RACK. Na přední straně, která je chráněnou stranou (DEVICE), jsou použity zásuvky RJ-45, ke kterým jsou připojeny porty switchů LAN. Nechráněnou stranu (LINE) tvoří konektory LSA umístěné na zadní straně, ke kterým jsou připojeny dlouhé linky infrastruktury sítě LAN bez použití konektorů RJ-45. Takové řešení zaručuje účinnou přepěťovou ochranu a tvoří systém připojení Patch Panel pro přímé připojení kabelů LAN.
Moduly série PTU-64 jsou inovativní řešení s vysokou účinností proti přepětí a s vysokou kvalitou přenosu. Použití vícevrstvých plošných spojů vyústilo do souladu se standardem kategorie 6 kabeláže a správných testů pro frekvence 4 x 125MHz. Napájecí zdroje zařízení LAN jsou chráněny před poškozením prostřednictvím nezávislých obvodů ochrany napájení PoE, které eliminují zvýšení napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených bleskovými výboji nebo nekontrolovaným nárůstem napětí. Uzemnění zařízení se realizuje připojením k řádně uzemněné skříni Rack pomocí přiloženého uzemňovacího kabelu. Navíc pro zajištění ochrany před prachem pro zásuvky a obvody omezovače je možné použít kryt PTU/PTF-COVER. Zařízení je určeno pro instalace LAN, které jsou úplně umístěny v interiéru budovy a nejsou vystaveny jiskrovým výbojům z jiných nezajištěných instalací.
Kompletní přepěťová ochrana s PTU-616, plnícím funkci patch panelu
Specifikace technická
| PTU-616R-ECO/PoE | |
|---|---|
| Datová linka | |
| Počet kanálů LAN | 16 |
| Podporované standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T |
| Soulad s kabeláží | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Konektor LSA |
| Výstupní konektor (chráněná strana) | Zásuvka RJ-45, stíněná, 6. kategorie |
| Nominální napětí DC (linky-zem) UN | 90V DC |
| Maximální provozní napětí (linky-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linky-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Nominální napětí DC (linky-linka) UN | 3,3V DC |
| Maximální provozní napětí (linky-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linky-linka) UP | 28V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linky-linka) @1MHz | 15pF |
| Kapacita (linky-zem) @1MHz | 2-3pF |
| Sériová rezistence | 2,2 / linku |
| Nominální proud IN | 300mA / linku |
| Linka PoE | |
| Nominální napětí DC (linky-linka) UN | 57V DC |
| Maximální provozní napětí (linky-linka) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Nominální napětí DC (linky-zem) UN | 90V DC |
| Maximální provozní napětí (linky-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linky-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard provozu PoE | V souladu se všemi typy včetně Hi PoE |
| Obecné | |
| Použití | Uvnitř |
| Způsob montáže | Skříň RACK 19" |
| Způsob uzemnění | Uzemňovací kabel |
| Provozní teplota | -30C do 60C |
| Rozměry | 480 x 41 x 130 mm |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750618 |
