PTU-54-PRO/PoE - 4-kanálový modul pro ochranu proti přepětí v síti LAN - EWIMAR
Kód: EC-PTU-54-PRO/POEDetailní popis produktu

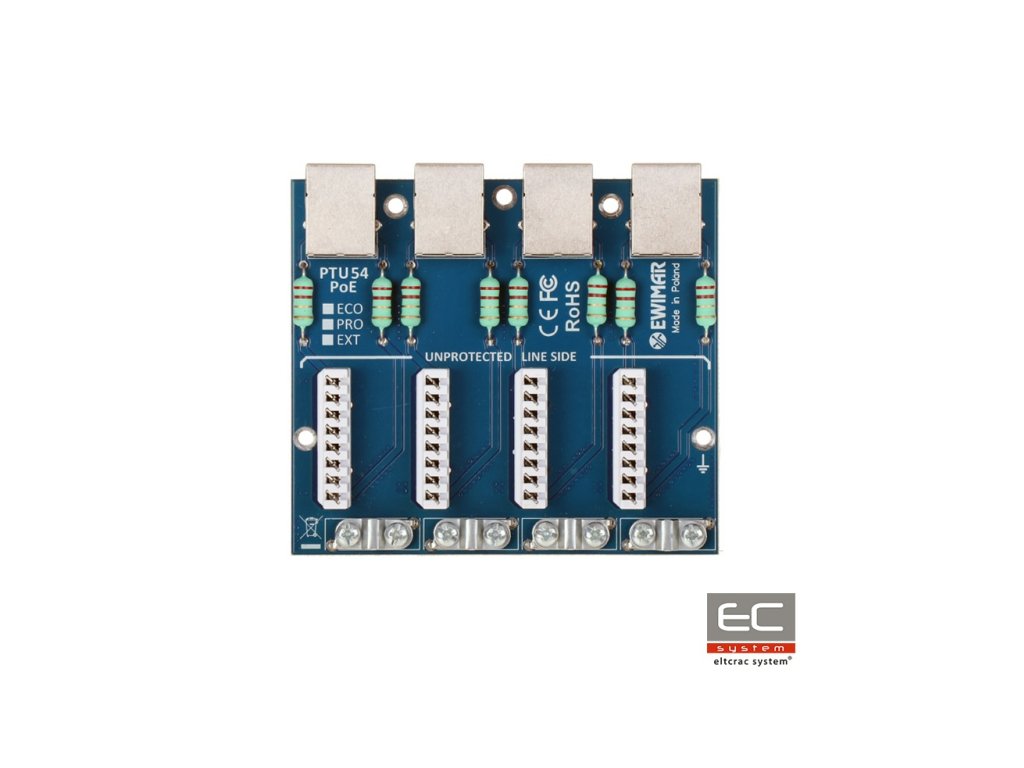

PTU-54-PRO/PoE - 4kanálový modul přepěťové ochrany sítě LAN - EWIMAR
PTU-54-PRO/PoE je čtyřkanálový modul zodpovědný za přepěťovou ochranu mimo jiné IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 10Base-T, 100Base-T. PTU-54-PRO/PoE je určen k ochraně zařízení instalovaných venku. Vynikající parametry přenosu dat a vysokou odolnost proti nárazům se dosahuje díky použití PCB desek s velmi vysokým obsahem mědi, přesným vedením obvodů a použitím inovativních komponentů. Na chráněné straně (DEVICE) byly použity konektory RJ-45, což umožňuje rychlé přepínání kabelů. Nezabezpečená strana byla vybavena konektory typu LSA, které umožňují přímé zapojení kabelů bez použití RJ-45 konektorů. Takové řešení zaručuje efektivní přepěťovou ochranu a vytváří systémovou spojovací platformu Patch Panel pro přímé upevnění LAN kabelů. Na montáž modulu je potřeba použít základnu PTU/PTF-5-RACK, která pojme maximálně 4 moduly různých typů. Uzemnění zařízení je realizováno přes montážní šrouby krytu Rack, což umožňuje jednoduchou údržbu, výměnu nebo rozšíření modulu. Připojení se provádí pomocí přiloženého vodiče, upevněného k společnému bodu uzemnění krytu.
Konstrukce přepěťového patch panelu pro LAN sítě
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 4 |
| Podporované typy LAN sítí | 10Base-T, 100Base-T, kroucená kategorie 5, 5e a 6 |
| Vstupní konektor (kábel) | Konektor LSA (Krone) |
| Výstupní konektor (zařízení) | Konektor RJ-45 |
| Typy použiteľných káblů | UTP / FTP kategorie 5, 5e a 6 |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální pracovní napětí trvalé (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 2kA na každou žílu kabelu (14kA celkem) |
| Jmenovité napětí DC (linka-linka) UN | 3,3V DC |
| Maximální pracovní napětí trvalé (linka-linka) UC | 3,5V DC |
| Ochranná úroveň 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Jmenovitý proud IN | 300mA / linku |
| Počet ochranných stupňů | 2 (GDT, TVS) |
| Oddělovací prvek | Impulsní rezistor |
| PoE linka | |
| Jmenovité napětí DC (linka-linka) UN | 58V DC |
| Maximální pracovní napětí trvalé (linka-linka) UC | 64V DC |
| Ochranná úroveň UP | 93V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Výbojový proud (8/20µS, linka-zem) Iimp | 2kA |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard práce PoE | v souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Ztráty výkonu PoE na ochranných obvodech | IEEE 802.3af, možnost A: 0,6W @48VDC IEEE 802.3af, možnost B: 0,35W @48VDC IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnost AB: 1,2W @54VDC *) data pro maximálně předpokládané zatížení |
| Společné vlastnosti | |
| Rozměry | 100 x 90 x 18 (mm) |
| Použití | Ve vnitřku |
| Způsob montáže | Montáž v krytu RACK 19" |
| Těsnost krytu | není relevantní |
| Provozní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750434 |
