PTF-68R-EXT/PoE - 8-kanálový přepěťový ochranář pro LAN Gigabit Ethernet - EWIMAR
Kód: EC-29443Detailní popis produktu
PTF-68R-EXT/PoE - 8-kanálový svodič přepětí LAN Gigabit Ethernet - EWIMAR

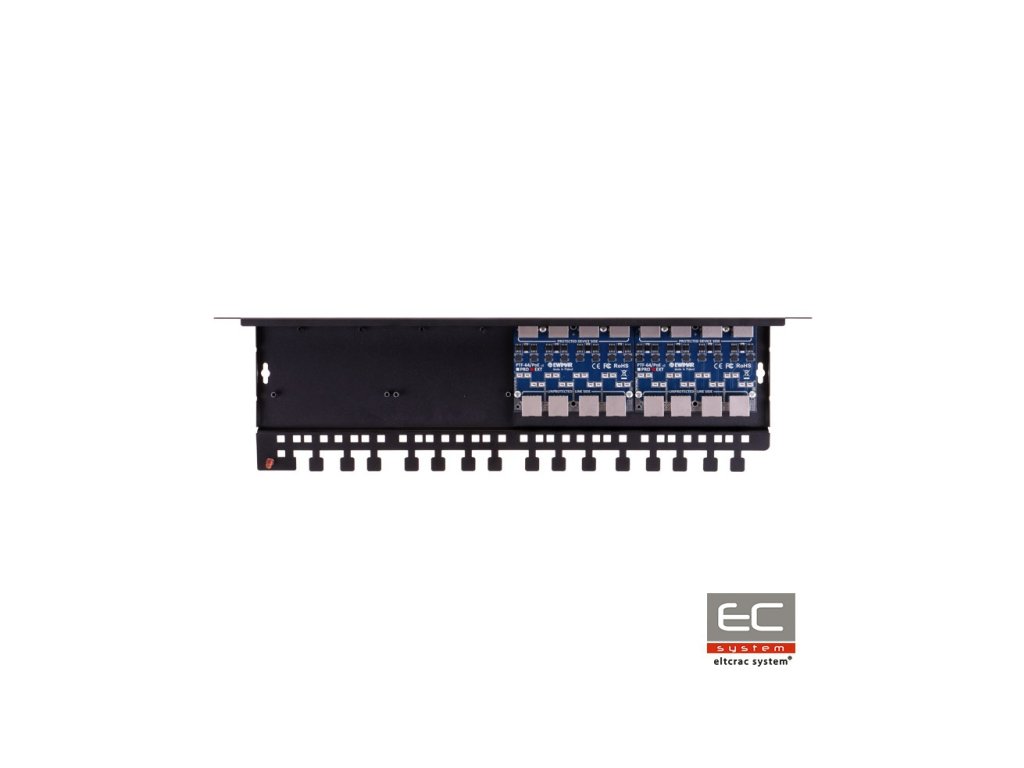

PTF-68R-EXT/PoE je osmikanálový svodič určený pro sítě Gigabit Ethernet. Zařízení je kompatibilní s kabelem UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T/Tx. Svodič tvoří dva moduly PTF-64-EXT, namontované na dedikované základně PTU/PTF-6-RACK. Na přední straně, která je chráněnou stranou (DEVICE), jsou použity zásuvky RJ-45, do kterých se připojují porty LAN přepínačů. Nechráněnou stranu (LINE) tvoří zásuvky umístěné na zadní straně, ke kterým se připojují dlouhé linky infrastruktury sítě LAN. Umístění zásuvek nechráněné strany na zadní straně svodiče je podmíněno potřebou zabezpečení vysoké kvality jeho přenosových parametrů a nízkých prosluchů. Moduly PTF-64 dosahují vynikající přenosové parametry a vysokou kvalitu přepěťové ochrany díky použití vícivrstvových desek PCB a inovativních komponentů v technologii MOSFET, pomocí které lze dosáhnout velmi vysoké úrovně ochrany proti přepětím i náhlým skokům rozdílu potenciálů. Zdrojová zařízení LAN jsou chráněna před poškozením pomocí nezávislých obvodů ochrany napájení PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8. v důsledku přepětí způsobených bouřkami nebo nekontrolovaného nárůstu napětí. Svodič lze rozšířit maximálně na 16 kanálů montáží dalších dvou modulů série PTF-64 nebo PTU-64 na základnu. Uzemnění zařízení se provádí připojením k příslušně uzemněné skříni Rack pomocí přiloženého uzemňovacího kabelu. Navíc, k zabezpečení ochrany proti prachu pro konektory a obvody svodiče, lze použít kryt PTU/PTF-COVER. Doporučený způsob zabezpečení nejvyšší úrovně ochrany je použití svodičů přepětí na obou stranách kabelů: vícekanálový na straně přepínače LAN a jednokanálový na straně koncových zařízení, například PTF-61-EXT/PoE.
Kompletní ochrana proti přepětí pro gigabitovou síť
Technická specifikace:
| Datová linka | |
|---|---|
| Počet kanálů LAN | 8 |
| Možnost rozšíření | Do 16 kanálů |
| Podporované ethernetové standardy | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabelováním | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Zásuvka Rj-45, stíněná, 6 kategorie |
| Výstupní konektor (chráněná strana) | Zásuvka RJ-45, stíněná, 6 kategorie |
| Jmenovité DC napětí (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Impulsní proud (8/20µS, linka-zem) Iimp | 2kA |
| Jmenovité DC napětí (linka-linka) UN | 3,3V DC |
| Maximální provozní napětí (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Impulsní proud (8/20µS, linka-linka) Iimp | 75A (2kA po přeřezání MOSFET) |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddělovací prvek | Bezpečnostní MOSFET |
| Sériový odpor | 6 / linku |
| Jmenovitý proud IN | 300mA / linku |
| PoE linka | |
| Jmenovité DC napětí (linka-linka) UN | 57V DC |
| Maximální provozní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po přeřezání MOSFET) |
| Impulsní proud (8/20µS, linka-linka) Iimp | 73A (2kA po přeřezání MOSFET) |
| Jmenovité DC napětí (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Impulsní proud (8/20µS, linka-zem) Iimp | 2kA |
| Chráněnými páry | (1+2)-(3+6), (4+5)-(7+8) |
| Provozní PoE standard | Kompatibilní se všemi typy včetně Hi PoE |
| Společné charakteristiky | |
| Rozměry | 480 x 41 x 130 (mm) |
| Použití | Vevnitř |
| Způsob montáže | Montáž do Rack 19" skříně |
| Způsob uzemnění | Uzemňovací vodič |
| Provozní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750298 |
