Detailní popis produktu
Osmikanálová přepěťová ochrana série ECO s ochranou PoE pro instalace Gigabit Ethernet

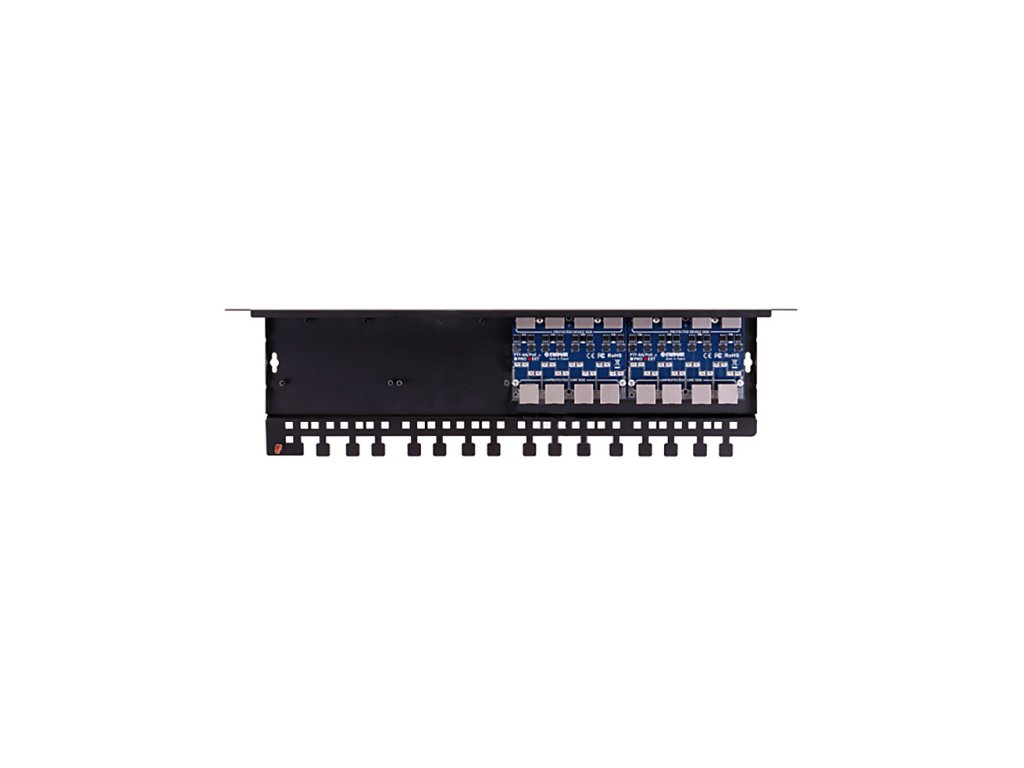

PTF-68R-ECO/PoE je osmikanálová ochrana určená pro sítě Gigabit Ethernet. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T/Tx. Ochranu tvoří dva moduly PTU-64-ECO, namontované na speciální základnu PTU/PTF-6-RACK. Je určena k montáži do skříně RACK 19" na přední lištu pro standardní použití nebo na zadní lištu pomocí rohových držáků LK-MOUNT, v případě použití pro rekordéry IP-CCTV.

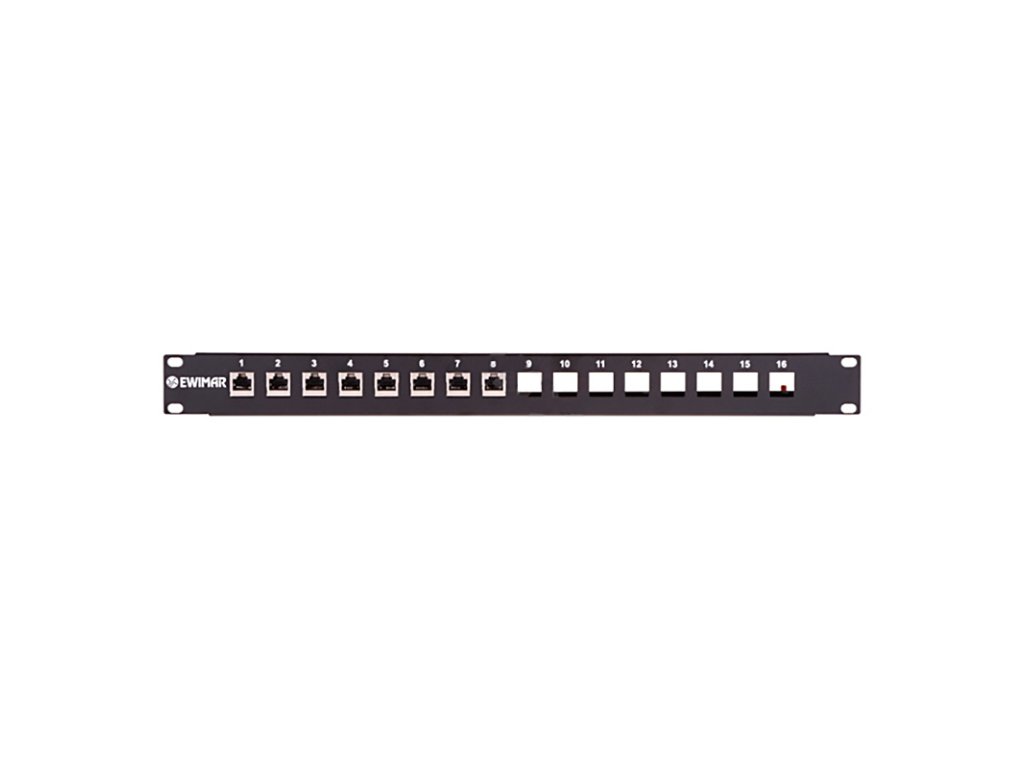

Na přední straně, která je chráněnou stranou (DEVICE) jsou použity zásuvky RJ-45, ke kterým jsou připojeny porty LAN přepínačů. Nechráněnou stranu (LINE) tvoří zásuvky umístěné vzadu, ke kterým jsou připojeny dlouhé linky LAN infrastruktury. Umístění zásuvek nechráněné strany vzadu omezovače, je podmíněno potřebou zajistit vysokou kvalitu jeho přenosových parametrů a nízké přeslechy. Použití vícevrstvých PCB desek a moderních komponentů zaručuje soulad se standardem kategorie 6 kabeláže a správné testy pro frekvence 4x125MHz.
Napájecí zdroje LAN zařízení jsou chráněny před poškozením pomocí nezávislých obvodů ochrany napájení PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených atmosferickými výboji nebo nekontrolovanému nárůstu napětí. Ochranu je možné rozšířit maximálně na 16 kanálů pomocí montáže dvou dalších modulů série PTF-64 nebo PTU-64. Uzemnění zařízení se provádí připojením k řádně uzemněné skříni RACK s použitím přiloženého zemnícího kabelu. Kromě toho na zajištění ochrany před prachem pro konektory a obvody ochrany je možné použít kryt PTU/PTF-COVER. Doporučovaným způsobem zajištění nejvyšší úrovně ochrany je použití ochrany po obou stranách kabelů: vícekanálová na straně přepínače LAN a jednotlivé na straně koncových zařízení, například PTF-61-ECO/PoE. Zařízení je určeno pro instalace LAN, které jsou úplně umístěny uvnitř budovy a nejsou vystaveny iskrovým přenosům od jiných nezabezpečených instalací.
Kompletní přepěťová ochrana gigabitové sítě
Technická specifikace
| PTF-68R-ECO/PoE | |
|---|---|
| Datová linka | |
| Počet kanálů LAN | 8 |
| Možnost rozšíření | Až na 16 kanálů |
| Podporované Ethernet standardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s kabeláží | Kategória 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Zásuvka RJ-45, stíněná, 6. kategorie |
| Výstupní konektor (chráněná strana) | Zásuvka RJ-45, stíněná, 6. kategorie |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Jmenovité napětí DC (linka-linka) UN | 3,3V DC |
| Maximální provozní napětí (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 28V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odporový | 2,2 / linku |
| Jmenovitý proud IN | 300mA / linku |
| PoE linka | |
| Jmenovité napětí DC (linka-linka) UN | 57V DC |
| Maximální provozní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Obecné | |
| Použití | Uvnitř |
| Způsob montáže | Skříň RACK 19" |
| Způsob uzemnění | Zemnící kabel |
| Provozní teplota | -30C do 60C |
| Rozměry | 480 x 41 x 130 mm |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750601 |
