Detailní popis produktu

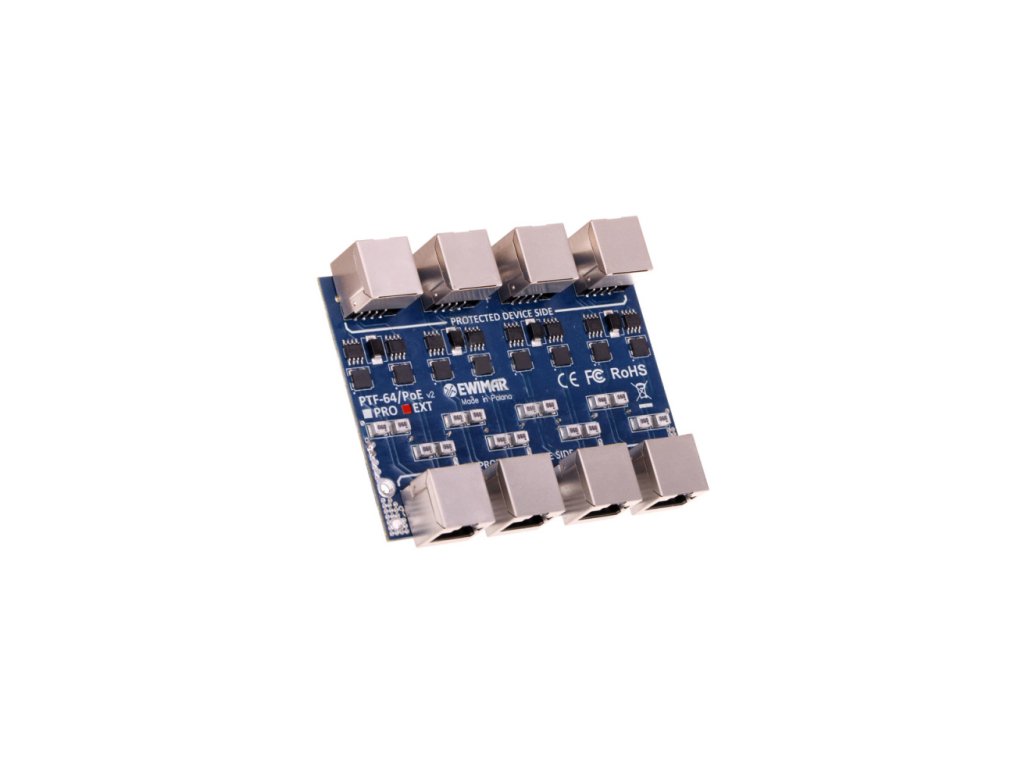

4-kanálový přepěťový ochranný modul série ECO s PoE ochranou pro Gigabit Ethernet instalace

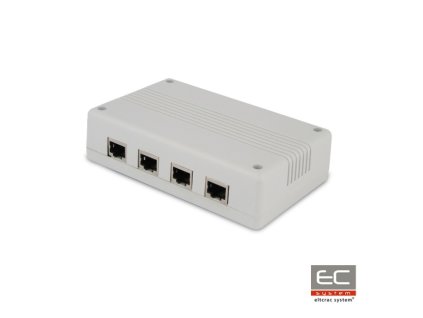

PTF-64-ECO/PoE je čtyřkanálový modul odpovědný za přepěťovou ochranu např. IP kamer, LAN přepínačů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v gigabitových sítích. Zařízení je kompatibilní s kabeláží UTP a FTP kategorie 5 a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T/Tx. Vynikající parametry přenosu dat a vysoká odolnost proti nárazům jsou dosaženy díky inovativním komponentům vícevrstvých plošných spojů. Napájecí zdroje LAN zařízení jsou chráněny před poškozením prostřednictvím nezávislých ochranných obvodů PoE, které eliminují zvýšení napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených blesky nebo nekontrolovaným zvýšením napětí. Na chráněné straně (DEVICE) byly použity konektory RJ-45, což umožňuje rychlé přepínání kabelů. Nechráněná strana je vybavena také konektorem RJ-45. Takové řešení zrychluje připojení kabelů, servis složitých ochranných panelů v Rack skříni a usnadňuje jejich připojení k již existujícím instalacím. Pro montáž modulu je třeba použít základnu PTU/PTF-6-RACK, která pojme maximálně 4 moduly různých typů nebo modul může být umístěn v malých instalacích a připevněn ke zdi po instalaci do plastové skříně PTF-6-Box.
Modul PTF-64-ECO nainstalovaný v Rack panelu
Technická specifikace
| PTF-64-ECO/PoE | |
|---|---|
| Datová linka | |
| Počet LAN kanálů | 4 |
| Podporované Ethernet standardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s kabeláží | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | RJ-45 konektor, stíněný, 6 kategorie |
| Výstupní konektor (chráněná strana) | RJ-45 konektor, stíněný, 6 kategorie |
| Jmenovité DC napětí (linka-zem) UN | 90V DC |
| Maximální pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Jmenovité DC napětí (linka-linka) UN | 3,3V DC |
| Maximální pracovní napětí (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 28V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 2,2 / linku |
| Jmenovitý proud IN | 300mA / linku |
| PoE linka | |
| Jmenovité DC napětí (linka-linka) UN | 57V DC |
| Maximální pracovní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Jmenovité DC napětí (linka-zem) UN | 90V DC |
| Maximální pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE standard | Kompatibilní se všemi typy včetně Hi PoE |
| Obecné | |
| Použití | Interiér |
| Způsob montáže | Montáž v Rack panelu nebo plastové skříni |
| Způsob uzemnění | Připojovací šrouby |
| Teplotní rozsah | -30C až 60C |
| Rozměry | 100 x 75 x 20 mm |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750250 |
