PTF-616R-ECO/PoE - 16kanálový přepěťový ochránce pro LAN Gigabit Ethernet - EWIMAR
Kód: EC-PTF-616R-ECO/POESouvisející produkty
Detailní popis produktu
16kanálová ochrana proti přepětí série ECO s ochranou PoE pro instalace Gigabit Ethernet

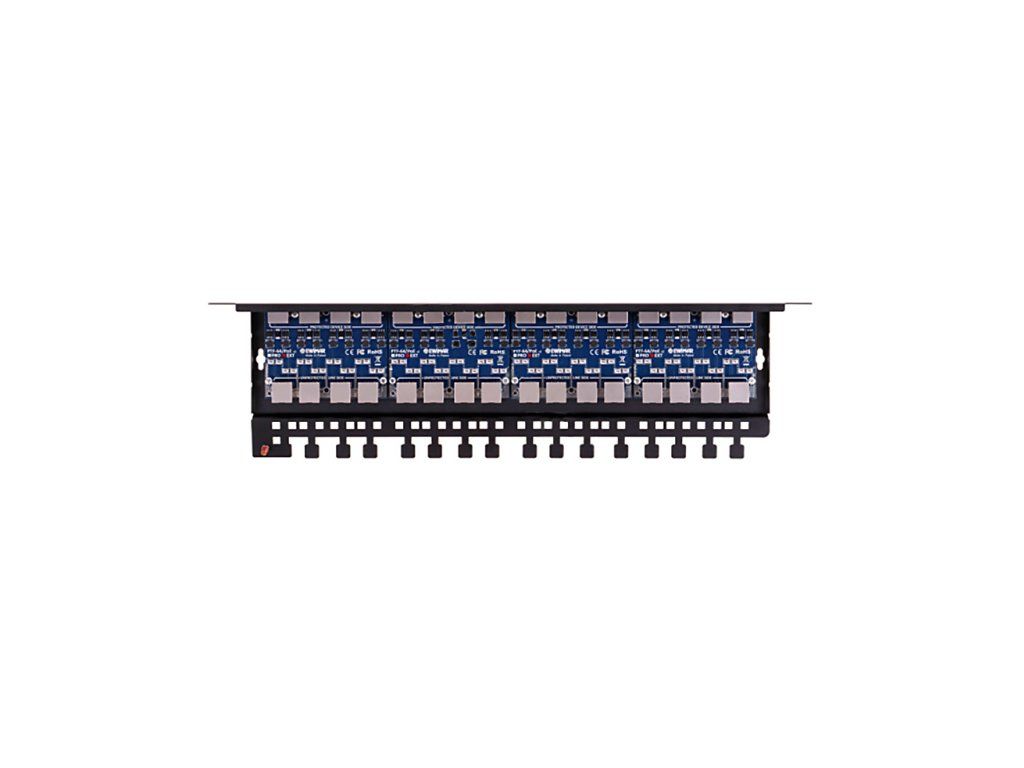

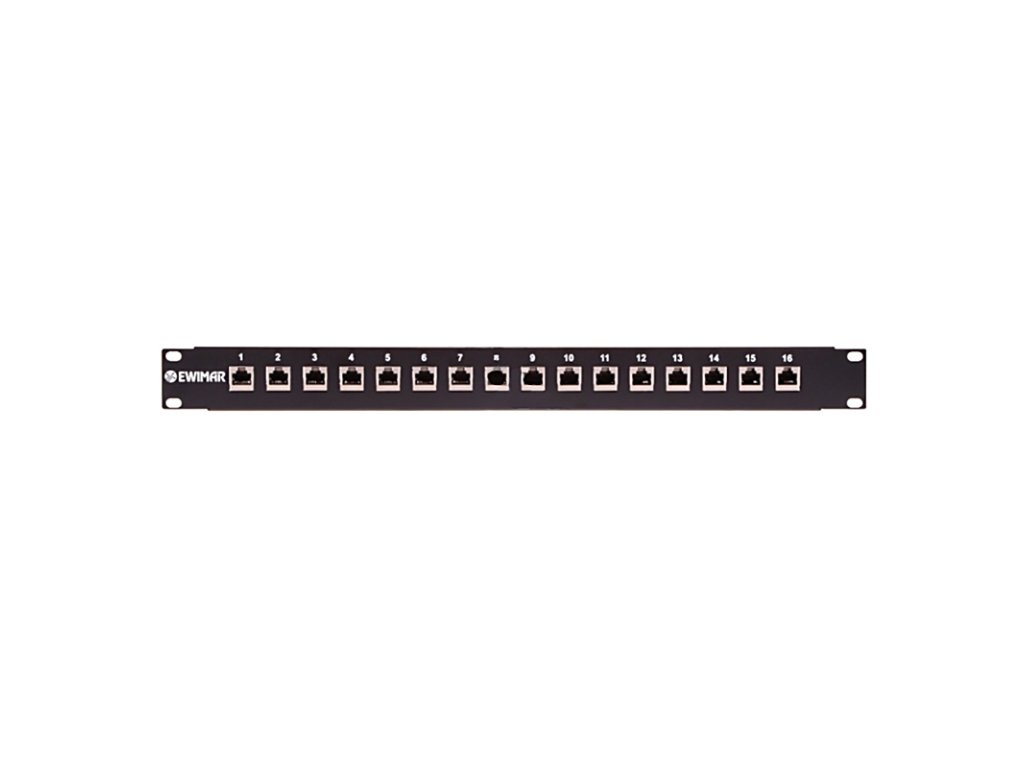

PTF-616R-ECO/PoE je šestnáctikanálový omezovač přepětí určený pro sítě Gigabit Ethernet. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5, 5e a 6. Modul je určen pro sítě 100Base-Tx, 1000Base-T. Omezovač tvoří čtyři moduly PTU-64-ECO, namontované na určenou základnu PTU/PTF-6-RACK. Na přední straně, která je chráněnou stranou (DEVICE), jsou použity konektory RJ-45, na které se připojují porty LAN přepínačů. Nechráněnou stranu (LINE) tvoří také konektory RJ-45 umístěné na zadní straně, na které se připojují dlouhé linky infrastruktury LAN sítě. Aby se zajistila kontinuita stínění FTP kabelů, je nutné použít stíněné patchcordy. Umístění konektorů nechráněné strany na zadní straně ochrany je podmíněno potřebou dbát na vysokou kvalitu jeho přenosových parametrů a nízké preslechy.
Moduly série PTU-64 jsou inovativními řešeními s vysokou účinností ochrany proti přepětí a vysokou kvalitou přenosu. Použití vícivrstvých desek PCB vedlo k shodě se standardem kategorie 6 kabelů a správnými testy pro frekvence 4 x 125MHz. Napájecí zdroje LAN zařízení jsou chráněny před poškozením nezávislými ochrannými obvody PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených bouřkovou činností nebo nekontrolovanému nárůstu napětí. Uzemnění zařízení se provádí připojením do adekvátně uzemněné Rack skříně za použití přiloženého uzemňovacího kabelu. Kromě toho pro zajištění ochrany před prachem pro konektory a obvody omezovače je možné použít kryt PTU/PTF-COVER. Zařízení je určeno pro LAN instalace, které jsou zcela vnitřní a nejsou vystaveny jiskrovým přeskokům od jiných nezabezpečených instalací.
Příklad kompletního zabezpečení sítě Gigabit Ethernet
Technická specifikace
| PTF-616R-ECO/PoE | |
|---|---|
| Datová linka | |
| Počet LAN kanálů | 16 |
| Podporované Ethernet standardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s kabely | Kategória 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Konektor RJ-45, stíněný, 6 kategorie |
| Výstupní konektor (chráněná strana) | Konektor RJ-45, stíněný, 6 kategorie |
| Nominální stejnosměrné napětí (linka-zem) UN | 90V DC |
| Maximální trvalé provozní napětí (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Nominální stejnosměrné napětí (linka-linka) UN | 3,3V DC |
| Maximální trvalé provozní napětí (linka-linka) UC | 3,5V DC |
| Ochranná úroveň 1kV/s (linka-linka) UP | 28V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 2,2 / linka |
| Nominální proud IN | 300mA / linka |
| PoE linka | |
| Nominální stejnosměrné napětí (linka-linka) UN | 57V DC |
| Maximální trvalé provozní napětí (linka-linka) UC | 64V DC |
| Ochranná úroveň UP | 90V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 100A |
| Nominální stejnosměrné napětí (linka-zem) UN | 90V DC |
| Maximální trvalé provozní napětí (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 100A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard provozu PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Obecné | |
| Použití | Uvnitř |
| Způsob montáže | Racková skříň 19" |
| Způsob uzemnění | Uzemňovací vodič |
| Provozní teplota | -30C do 60C |
| Rozměry | 480 x 41 x 130 mm |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750625 |
