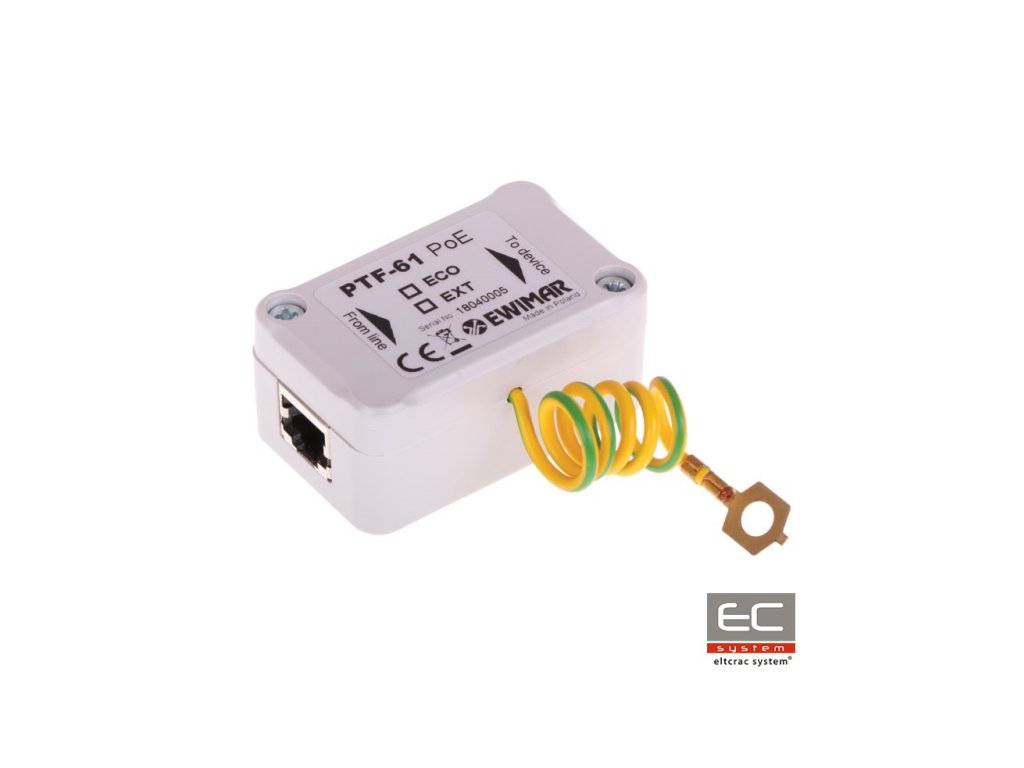

PTF-61-EXT/PoE - Ochrana gigabitové sítě LAN - EWIMAR
Jednokanálová ochrana PTF-61-EXT/PoE je zařízení odpovědné za ochranu např. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v síti Gigabit Ethernet. Zařízení je kompatibilní se standardy 10Base-T, 100Base-T a 1000Base-T. Vynikající parametry přenosu dat požadované v kabeláži kategorie 6 jsou dosaženy díky inovativním vícestupňovým deskám plošných spojů. PTF-61-EXT/PoE využívá tři úrovně ochrany, které s použitím technologie MOSFET efektivně filtrují přepětí pronikající přes kabeláž a zavádějí další izolační pufr v případě výskytu velkých potenciálů mezi LAN switchem a koncovými body jako např. PC, IP kamery či PLC ovladače. Napájecí zdroje koncových zařízení jsou chráněny před poškozením prostřednictvím nezávislých obvodů ochrany napájení PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí vyvolaných blesky nebo nekontrolovanému nárůstu napětí. Ochrana může pracovat jako samostatné zařízení nebo být přiskrutkována na zeď s uzemněním připojeným pomocí vodiče.
Správné zabezpečení gigabitové sítě LAN pomocí dvou zařízení PTF-61
Ochrana může být použita i na straně LAN switche, avšak v případě více kanálů se doporučuje použít vícečetné ochrany série PTU-6xx nebo PTF-6x.
Doporučená ochrana 16-bodové sítě LAN Gigabit Ethernet
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 1 |
| Podporované standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabeláží | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Stíněná zásuvka RJ-45 |
| Výstupní konektor (chráněná strana) | Stíněná zásuvka RJ-45 |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Max. provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 2kA |
| Jmenovité napětí DC (linka-linka) UN | 3,3V DC |
| Maximální provozní napětí (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojový proud (8/20µS, linka-linka) Iimp | 75A (2kA po zasažení MOSFET) |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Decoupling prvek | MOSFET pojistka |
| Sériový odpor | 6 / linku |
| Jmenovitý proud IN | 300mA / linku |
| PoE linka | |
| Jmenovité napětí DC (linka-linka) UN | 57V DC |
| Maximální provozní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zasažení MOSFET) |
| Výbojový proud (8/20µS, linka-linka) Iimp | 73A (2kA po zasažení MOSFET) |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Max. provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud (8/20µS, linka-zem) Iimp | 2kA |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard provozu PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Společné vlastnosti | |
| Rozměry | 65 x 30 x 40 (mm) |
| Použití | Uvnitř / Venku jen v dodatečném krytu IP66 |
| Způsob montáže | Samostatně stojící pouzdro, montáž na zeď |
| Způsob uzemnění | Vodič |
| Těsnost pouzdra | IP54 |
| Provozní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750014 |
