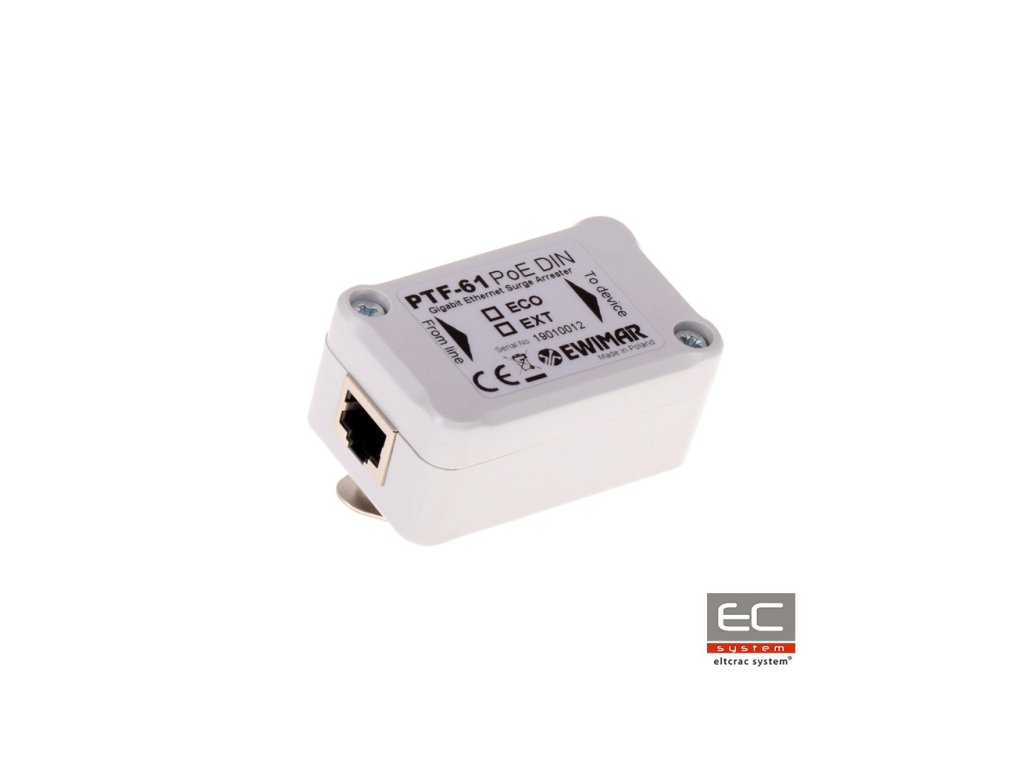

PTF-61-ECO/PoE/DIN - Ochrana proti přepětí gigabitové LAN sítě na DIN lištu - EWIMAR
PTF-61-ECO/PoE/DIN je jednokanálová ochrana proti přepětí z ekonomické série montovaná na DIN lištu, odpovědná za ochranu např. IP kamer, LAN switchů, routerů, přístupových bodů WiFi a dalších zařízení pracujících v síti Gigabit Ethernet. Ochrana zaručuje efektivní ochranu (odolnost vůči nárazům na úrovni 100A) zařízení a LAN instalace, jejíž prvky se nacházejí uvnitř budov. PTF-61-ECO/PoE/DIN je kompatibilní s normami 10Base-T, 100Base-T a 1000Base-T. Vynikající parametry přenosu dat jsou dosaženy díky inovativním komponentům vícevrstvých plošných spojů. Napájení koncových zařízení je chráněno před poškozením pomocí nezávislých ochranných obvodů napájení PoE, které eliminují nárůst napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených blesky nebo nekontrolovaného nárůstu napětí. Uzemnění ochrany se realizuje za pomoci DIN lišty. K montáži zařízení na DIN lištu je třeba použít kovový držák, který je součástí PTF-61-ECO/PoE/DIN.
Správná ochrana gigabitové LAN sítě pomocí dvou zařízení PTF-61
Ochrana může být použita i na straně LAN switchu, avšak v případě více kanálů se doporučuje používat vícenásobné ochrany série PTU-6xx nebo PTF-6x.
Doporučená ochrana 16-bodové sítě LAN Gigabit Ethernet
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 1 |
| Podporované Ethernet standardy | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabelovým vedením | Kategorie 5, 5e a 6 |
| Vstupní konektor (nechráněná strana) | Stíněný konektor RJ-45 |
| Výstupní konektor (chráněná strana) | Stíněný konektor RJ-45 |
| Jmenovité stejnosměrné napětí (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Proud výboje (8/20µS, linka-zem ) Iimp | 100A |
| Jmenovité stejnosměrné napětí (linka-linka) UN | 3,3V DC |
| Maximální provozní napětí (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 20V |
| Proud výboje (8/20µS, linka-linka ) Iimp | 100A |
| Chráněné linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 0,3 / linku |
| Jmenovitý proud IN | 300mA / linku |
| PoE linka | |
| Jmenovité stejnosměrné napětí (linka-linka) UN | 57V DC |
| Maximální provozní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Proud výboje (8/20µS, linka-linka) Iimp | 73A |
| Jmenovité stejnosměrné napětí (linka-zem) UN | 90V DC |
| Maximální provozní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Proud výboje (8/20µS, linka-zem ) Iimp | 100A |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | Kompatibilní se všemi typy včetně Hi PoE |
| Společné vlastnosti | |
| Rozměry | 65 x 30 x 40 (mm) |
| Použití | Vnitřní / Vnější jen v dodatečné IP66 skříni |
| Způsob montáže | Montážní skříň na DIN lištu |
| Způsob uzemnění | Kabel / DIN lišta |
| Stupeň krytí | IP54 |
| Pracovní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750236 |
