PTF-516R-EXT/PoE - 16kanálová ochrana sítě LAN - EWIMAR

Detailní popis produktu

PTF-516R-EXT/PoE - 16kanálová ochrana sítě LAN - EWIMAR

---

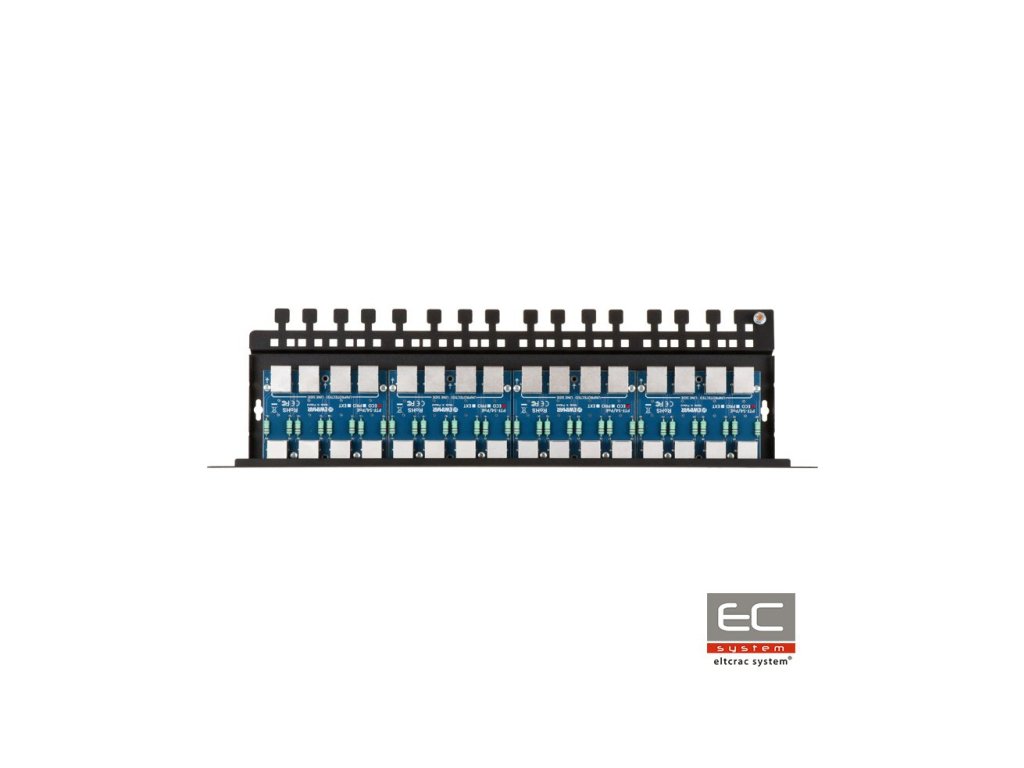

PTF-516R-EXT/PoE je šestnáctikanálová ochrana odpovědná za přepěťovou ochranu, např. IP kamer, LAN switchů, routerů, WiFi přístupových bodů a dalších zařízení pracujících v sítích 100Mbit. Zařízení je kompatibilní s kabely UTP a FTP kategorie 5, 5e a 6. Ochrana je určena pro sítě 10Base-T a 100Base-T. Zařízení se skládá ze čtyř modulů PTF-54-EXT/PoE, namontovaných na určený základ PTU/PTF-5RACK. PTF-516R-EXT/PoE je určeno na ochranu zařízení instalovaných mimo budovy, jakož i na sloupech a kovových konstrukcích. Modul využívá technologii MOSFET , která umožňuje dosáhnout velmi vysoké úrovně ochrany před přepětím i náhlými skoky rozdílu potenciálů. Výborné parametry přenosu dat a vysoká odolnost vůči úderu jsou dosaženy použitím desek plošných spojů s velmi vysokým obsahem mědi, přesným vedením obvodů a použitím inovativních komponentů. Na obou stranách (chráněné - DEVICE a nechráněné - LINE) se používají konektory RJ-45 , díky čemuž mohou být moduly propojeny s dalšími patch panely, které tvoří zakončení LAN kabelů. Zařízení by nemělo být použito v kombinaci se standardními patch panely s konektory LSA (Krone), protože odolnost jejich obvodů vůči úderu je příliš malá a mohou být poškozeny v případě přepětí. Jako zakončení LAN kabelů se doporučuje používat patch panely s moduly typu Keystone. Uzemnění zařízení se provádí přes montážní šrouby skříně Rack, což umožňuje jeho jednoduchou údržbu, výměnu nebo rozšíření modulu. Připojení se provádí pomocí přiloženého kabelu, upevněného k společnému uzemňovacímu bodu skříně. Doporučený způsob na zabezpečení nejvyšší úrovně ochrany je použití ochrany na obou stranách kabelů: vícenásobné na straně LAN propojovače a jednotlivé na straně koncových zařízení. Aby se zajistila účinná přepěťová ochrana, neměly by se z jedné strany kabelu připojovat ochranné zařízení série EXT a z druhé série ECO. Z druhé strany kabelu by měly být použity ochranné zařízení minimálně série PRO, nejlépe však série EXT, což zvyšuje napětí izolačního bufferu.

Příklad kompletní přepěťové ochrany industriální IP televize

Specifikace

Počet LAN kanálů16Možnost rozšířeníNe, pouze výměna za jiný modelPodporované typy LAN sítí10Base-T, 100Base-T, kroucená dvojlinka kategorie 5, 5e a 6Vstupní konektor (kábel)Konektor RJ-45, stíněnýVýstupní konektor (zařízení)Konektor RJ-45, stíněnýTypy používaných kabelůUTP / FTP kategorie 5, 5e a 6Jmenovité napětí DC (linka-zem) UN90V DCMaximální trvalé provozní napětí (linka-zem) UC110V DCÚroveň ochrany 1kV/s (linka-zem) UP600VVýbojový proud (8/20µS, linka-zem) Iimp2kA na každou žílu kabelu (14kA celkem)Jmenovité napětí DC (linka-linka) UN3,3V DCMaximální trvalé pracovní napětí (linka-linka) UC3,5V DCÚroveň ochrany 1kV/s (linka-linka) UP C38VVýbojový proud (8/20µS, linka-linka) Iimp2kA s ohledem na činnost MOSFETChráněné linie1-2, 3-6Kapacita (linka-linka) @1MHz6-15pFKapacita (linka-zem) @1MHz1-2pFSériový odpor6 / linkuJmenovitý proud IN300mA / linkuPočet ochranných stupňů3 (GDT, MOSFET, TVS)Odpojený prvekSuper rychlá pojistka MOSFETJmenovité napětí DC (linka-linka) UN58V DCMaximální trvalé pracovní napětí (linka-linka) UC64V DCÚroveň ochrany UP93VVýbojový proud (8/20µS, linka-linka) Iimp100AVýbojový proud (8/20µS, linka-zem) Iimp2kAChráněné páry(1+2)-(3+6), (4+5)-(7+8)Standard práce PoEv souladu s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)Ztráty energie PoE na ochranných obvodechIEEE 802.3af, možnost A: 0,6W @48VDCRozměry480 x 41 x 130 (mm)PoužitíOchrana zařízení instalovaných na kovových konstrukcíchZpůsob montážeMontáž do Rack skříně 19"Těsnost skříněnevztahuje seProvozní teplota-30C~60C

Datová linka
PoE linka
	IEEE 802.3af, možnost B: 0,35W @48VDC IEEE 802.3at, možnost A: 1,6W @54VDC IEEE 802.3at možnost B: 0,6W @54VDC IEEE 802.3bt, Typ 3, možnost AB: 1,2W @54VDC *) údaje pro maximální předpokládané zatížení
Společné znaky
