PTF-51-PRO/PoE/Micro - Miniaturní přepěťový ochranný prvek pro ochranu sítě LAN - EWIMAR

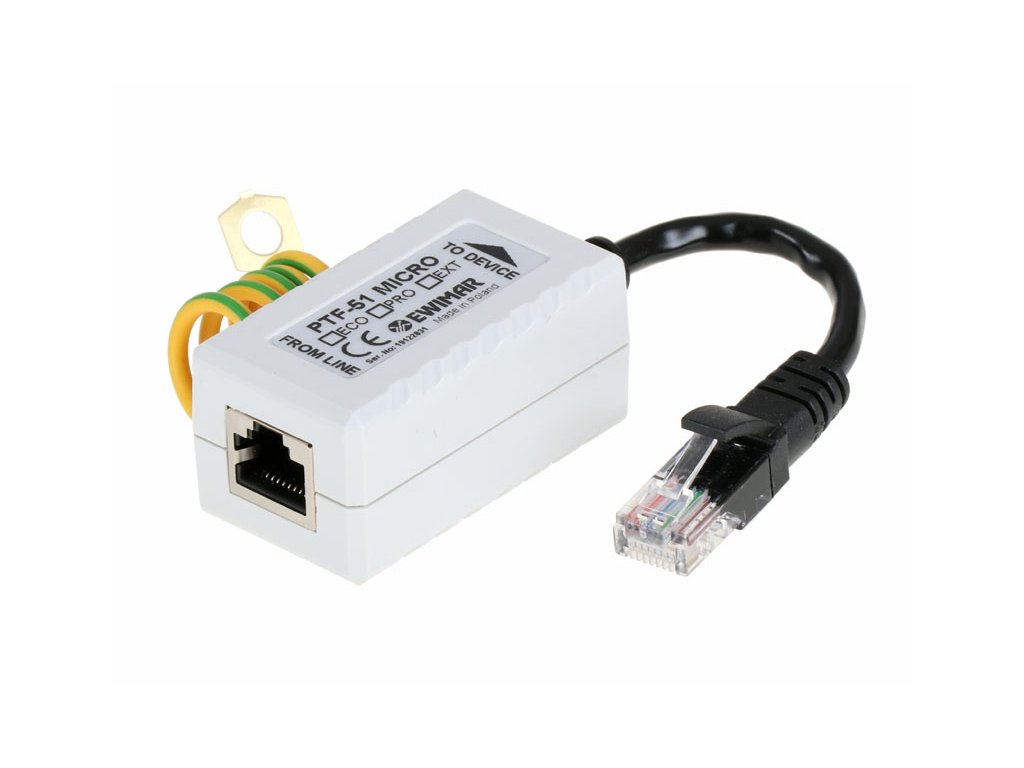

PTF-51-PRO/PoE/Micro je miniaturní přepěťový ochranný prvek určený pro sítě LAN 100-BaseT založené na kabelech UTP kategorie 5 a 6. Zařízení má malé rozměry a obsahuje vestavěný kabel s konektorem RJ-45, což umožňuje snadnou a rychlou montáž a umožňuje skrytí ochránce v malých krytech. Ochranný prvek lze použít mimo jiné k ochraně IP průmyslových kamer. PTF-51-PRO/PoE/Micro chrání před účinky bleskových výbojů, přepětím a akty vandalismu (činnost paralyzátorů). Přepětí zaručuje účinnou ochranu zařízení a sítě LAN, jejíž prvky se nacházejí uvnitř budov. Zařízení individuálně chrání každý přenosový pár a eliminuje přepětí nad 6V uvnitř nich a odvádí do země náboje s hodnotami do 2kA. Profesionální spojovací schéma dodatečně chrání zařízení před zvýšením napětí na napájecích linkách PoE. Linky 4-5 a 7-8 jsou propojeny, protože LAN Base-100T je využívá výlučně k napájení PoE. PTF-51-PRO/PoE/Micro chrání obě skupiny napájecích párů před zvýšením napětí nad 58V a poškozením zřadovacích zařízení (např. kamery IP, přepínače). Ochránce se doporučuje používat k ochraně koncových zařízení instalovaných mimo budovy (stěny, podkroví), kde může být hodnota indukovaného náboje vysoká.
Aby zařízení správně fungovalo a zajistilo správnou úroveň ochrany, je nutné ho připojit k vysoce kvalitnímu uzemnění nebo v případě jeho nepřítomnosti k ochrannému vodiči PE. Není povoleno připojovat se k zemním obvodům bleskozvodů a vytvářet uzemňovací bod ochranného prvku v blízkosti uzemňovacího obvodu bleskozvodu.
Příklady použití ochránce PTF-51-ECO/PoE/Micro
Technická specifikace:
| Datová linka | |
|---|---|
| Počet kanálů LAN | 1 |
| Kompatibilita s kabeláží | 100Base-T (100Mbit), kroucený pár kategorie 5, 5e a 6 |
| Vstupní konektor (kabel) | Zásuvka RJ-45 |
| Výstupní konektor (zařízení) | Kabel s konektorem RJ-45 |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Max. trvalé pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud C1 (8/20µS, linka-zem) Iimp | 2kA |
| Jmenovité napětí DC (linka-linka) UN | 6V DC |
| Maximální pracovní napětí (linka-linka) UC | 6,8V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový proud C1 (8/20µS, linka-linka) Iimp | 100A |
| Chráněné linie | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddělení prvek | Rezistorový náraz |
| Sériový odpor | 2,2 / linie |
| Jmenovitý proud IN | 300mA / linie |
| PoE linka | |
| Jmenovité napětí DC (linka-linka) UN | 56V DC |
| Maximální trvalé pracovní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Výbojový proud (8/20µS, linka-linka) Iimp C3 | 73A |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální trvalé pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud C1 (8/20µS, linka-zem) Iimp | 2kA |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Pracovní standard PoE | Kompatibilní s IEEE 802.3af/at - všechny typy |
| Společné vlastnosti | |
| Rozměry | 51 x 31 x 24 (mm) - bez kabelu |
| Použití | Uvnitř / Venkovní pouze v dodatečném krytu IP66 |
| Způsob montáže | Samostatně stojící |
| Těsnost krytu | IP54 |
| Provozní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750144 |
