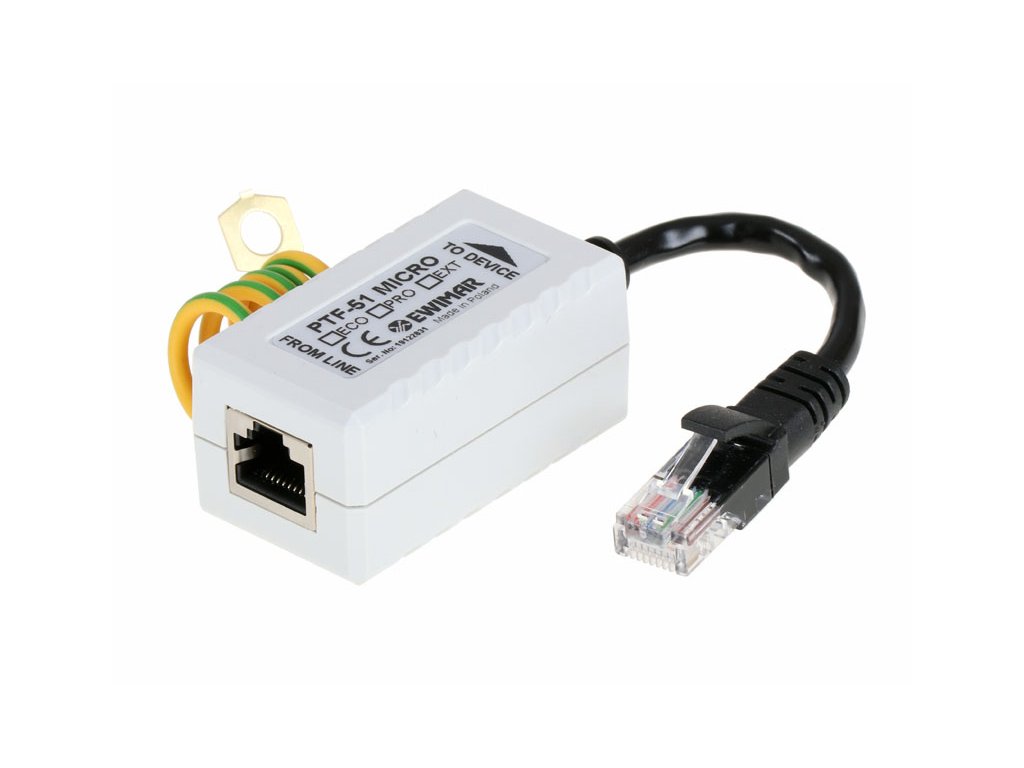

PTF-51-EXT/PoE/Micro - Miniaturní přepěťový ochranný prvek na ochranu LAN sítě - EWIMAR
PTF-51-EXT/PoE/Micro je miniaturní přepěťový ochranný prvek určený pro sítě LAN 100-BaseT založené na UTP kabelech 5. a 6. kategorie. Zařízení je malých rozměrů a má zabudovaný kabel s konektorem RJ-45, což umožňuje jednoduchou a rychlou instalaci a umožňuje skrytí ochranného prvku v malých krytech. Ochranu lze využít mimo jiné na ochranu průmyslových IP kamer. PTF-51-EXT/PoE/Micro chrání před účinky blesků, přepětí a vandalismem (použitím paralyzátorů). Ochranný prvek zaručuje účinnou ochranu zařízení a LAN instalace, jejíž součásti jsou uvnitř budov. Zařízení individuálně chrání každý přenosový pár a eliminuje přepětí nad 6V uvnitř nich a odvádí do země náboje s hodnotami do 2kA. Ochranný prvek se doporučuje na ochranu LAN, které jsou instalovány na kovových konstrukcích, vysouvacích ramenech nebo stožárech. Použití MOFSET technologie v ochraně trojnásobně zvyšuje účinnost výskytu přepětí uvnitř přenosových linií a snižuje citlivost na poškození v důsledku dlouhodobých impulzních proudů. Profesionální zapojení navíc chrání zařízení před zvýšením napětí na napájecích linkách PoE. Linky 4-5 a 7-8 jsou propojené, protože LAN Base-100T je využívá výlučně na napájení PoE. PTF-51-EXT/PoE/Micro chrání obě skupiny napájecích pár před zvýšením napětí nad 58V a poškozením napájecích zdrojů koncových zařízení (např. IP kamery, switche). Ochranný prvek se doporučuje na ochranu koncových zařízení, instalovaných na vnějších částech budov (stěny, podkroví), kde může být hodnota indukovaného náboje vysoká.
Aby zařízení fungovalo správně a poskytovalo přiměřenou úroveň ochrany, je třeba ho připojit k kvalitnímu uzemnění nebo v případě jeho nedostupnosti k ochrannému vodiči PE. Není povoleno připojení na uzemnění bleskozvodových obvodů ani vytváření uzemňovacího bodu ochranného prvku v blízkosti uzemnění bleskozvodového obvodu.
Příklady použití ochranného prvku PTF-51-EXT/PoE/Micro
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 1 |
| Kompatibilita s kabelováním | 100Base-T (100Mbit), kroucená dvojlinka kategorie 5, 5e a 6 |
| Vstupní konektor (kábel) | Konektor RJ-45 |
| Výstupní konektor (zařízení) | Kábel s konektorem RJ-45 |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální trvalé pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud C1 (8/20µS, linka-zem) Iimp | 2kA |
| Jmenovité napětí DC (linka-linka) UN | 6V DC |
| Maximální trvalé pracovní napětí (linka-linka) UC | 6,8V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | <20V (po aktivaci MOSFET) |
| Výbojový proud C1 (8/20µS, linka-linka) Iimp | 100A (2kA po aktivaci MOSFET) |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddělovací součástka | MOSFET pojistka |
| Sériový odpor | 6 / linku |
| Jmenovitý proud IN | 300mA / linku |
| PoE linka | |
| Jmenovité napětí DC (linka-linka) UN | 56V DC |
| Maximální trvalé pracovní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Výbojový proud (8/20µS, linka-linka) Iimp C3 | 73A |
| Jmenovité napětí DC (linka-zem) UN | 90V DC |
| Maximální trvalé pracovní napětí (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový proud C1 (8/20µS, linka-zem) Iimp | 2kA |
| Chráněné páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard PoE | Kompatibilní s IEEE 802.3af/at - všechny typy |
| Společné vlastnosti | |
| Rozměry | 51 x 31 x 24 (mm) - bez kabelu |
| Použití | Uvnitř / Venku jen v dodatečném krytu IP66 |
| Způsob montáže | Stojící |
| Těsnost krytu | IP54 |
| Pracovní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750137 |
