PTF-51-EXT/PoE/DIN - Ochrana proti přepětí pro síť LAN/Ethernet montovaná na DIN lištu - EWIMAR

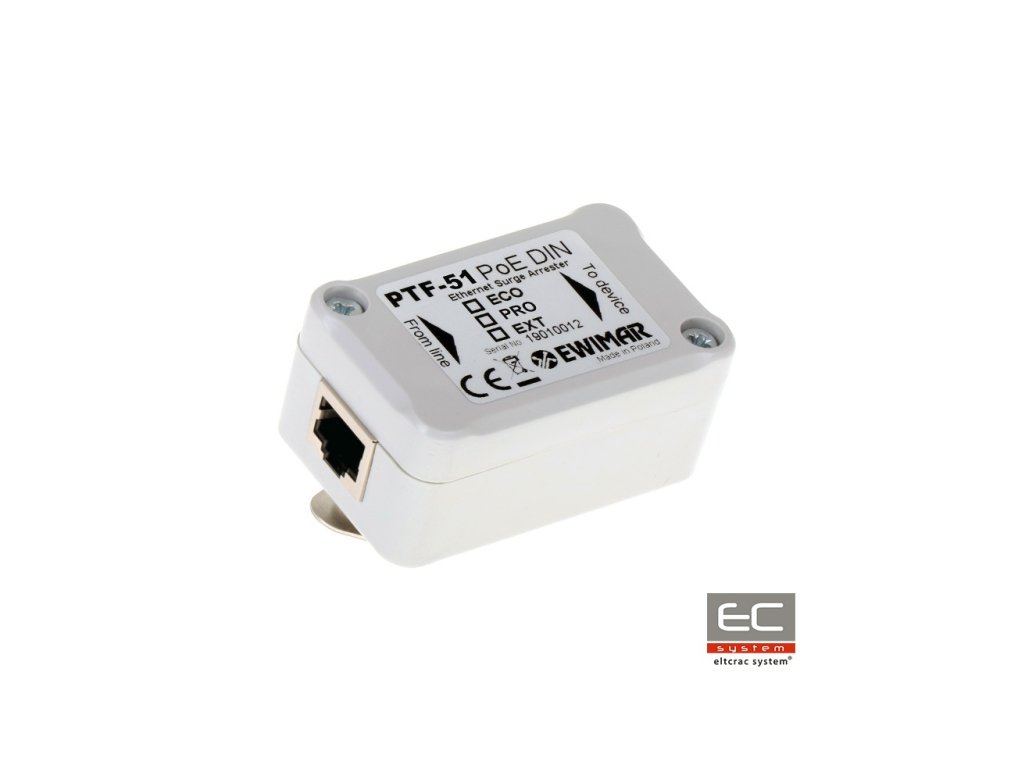

PTF-51-EXT/PoE/DIN je jednokanálový ochranný prvek proti přepětí montovaný na DIN lištu, který chrání mimo jiné i průmyslové IP kamery, LAN switche, routery, WiFi přístupové body a další zařízení pracující v síti Ethernet. Zařízení je kompatibilní se standardy 10Base-T, 100Base-T využívajícími kabeláž kategorie 5, 5e a 6. Vynikající parametry přenosu dat jsou dosaženy díky použití naladěných PCB desek a preciznímu vedení obvodů. Ochrana obsahuje přímé odvedení do země velkých impulzů jednotlivě z každého vodiče kabelu, bez potřeby používání zprostředkujících prvků, které oslabují odolnost vůči nárazům a mají velký vliv na vyzařování nebo absorbování elektromagnetických rušení. Zařízení v datovém okruhu má 3 stupně ochrany, které spolu s použitím technologie MOSFET zajišťují mimořádně účinnou ochranu obvodů síťových rozhraní a poskytují dodatečnou oddělovací rezervu v případě výskytu velkých potenciálů mezi LAN switchem a jednotlivými koncovými body. Napájecí zdroje LAN zařízení jsou chráněny před poškozením prostřednictvím nezávislých obvodů PoE ochrany, které eliminují zvýšení napětí mezi páry 1,2 - 3,6 a 4,5 - 7,8 v důsledku přepětí způsobených bleskovými výboji nebo nekontrolovaným nárůstem napětí. Profesionální spojovací soustava navíc chrání zařízení před zvýšením napětí na napájecích linkách PoE. Linky 4-5 a 7-8 jsou navzájem propojené, protože LAN Base-100T je používá výhradně na PoE napájení. PTF-51-EXT/PoE/DIN se doporučuje pro ochranu koncových zařízení na sloupech, kovových konstrukcích a v průmyslových objektech. Uzemnění ochrany se realizuje pomocí DIN lišty. K montáži zařízení na DIN lištu je potřeba použít kovový úchyt, kterým PTF-51-EXT/PoE/DIN disponuje.
Správné zabezpečení jedné LAN linky pomocí dvou zařízení PTF-51
Pro úplné zabezpečení jednoho LAN okruhu je nutné použít dvě zařízení série PTF-51, namontovaná na obou koncích kabelu, a dbát na jejich řádné uzemnění. V případě zabezpečení více okruhů se doporučuje použití vícenásobného ochranného prvku na straně LAN switche a jednokanálových zabezpečení na straně koncových zařízení.
Kompletní ochrana proti přepětí 16-bodové LAN sítě
V případě použití ochranného zařízení série EXT na straně koncového zařízení LAN (IP kamery) je třeba na straně LAN switche použít minimálně PRO verzi ochrany, jinak bude ochrana LAN switche nedostatečná. Mezi kabelem a ochranou by se neměly používat standardní patch panely s LSA (Krone) zásuvkami, protože jejich obvodové nárazy jsou příliš malé. Jako ukončení se doporučuje používat patch panely s koncovkami typu Keystone.
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 1 |
| Podporované typy LAN sítí | 10Base-T, 100Base-T, koaxiální dvojlinka kategorie 5, 5e a 6 |
| Vstupní konektor (kábel) | Zásuvka RJ-45 |
| Výstupní konektor (zařízení) | Zásuvka RJ-45 |
| Menovité napětí DC (línia-zem) UN | 90V DC |
| Maximální provozní napětí (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Výbojový proud C1 (8/20µS, línia-zem ) Iimp | 2kA na každý vodič kabelu (14kA celkem) |
| Menovité napětí DC (línia-línia) UN | 3,3V DC |
| Maximální provozní napětí (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP C3 | 8V |
| Výbojový proud (8/20µS, línia-línia ) Iimp | 2kA s uplatněním MOSFET |
| Chráněné linky | 1-2, 3-6 |
| Kapacita (línia-línia) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 6 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| Počet ochranných stupňov | 3 (GDT, MOSFET, TVS) |
| Odpojovací prvek | Super rychlá pojistka MOSFET |
| Línia PoE | |
| Menovité napätie DC (línia-línia) UN | 58V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 2kA s účastí MOSFET (opcia A), 250A (opcia B) |
| Výbojový prúd (8/20µS, línia-zem ) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE provozní standard | Shodný s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| PoE ztráty výkonu na ochranných obvodech | IEEE 802.3af, opce A: 0,6W @48VDC IEEE 802.3af, opce B: 0,35W @48VDC IEEE 802.3at, opce A: 1,6W @54VDC IEEE 802.3bt, Typ 3, opce AB: 1,2W @54VDC *) data pro maximální předpokládané zatížení |
| Společné vlastnosti | |
| Rozměry | 65 x 30 x 40 (mm) |
| Použití | Ochrana zařízení montovaných na sloupech |

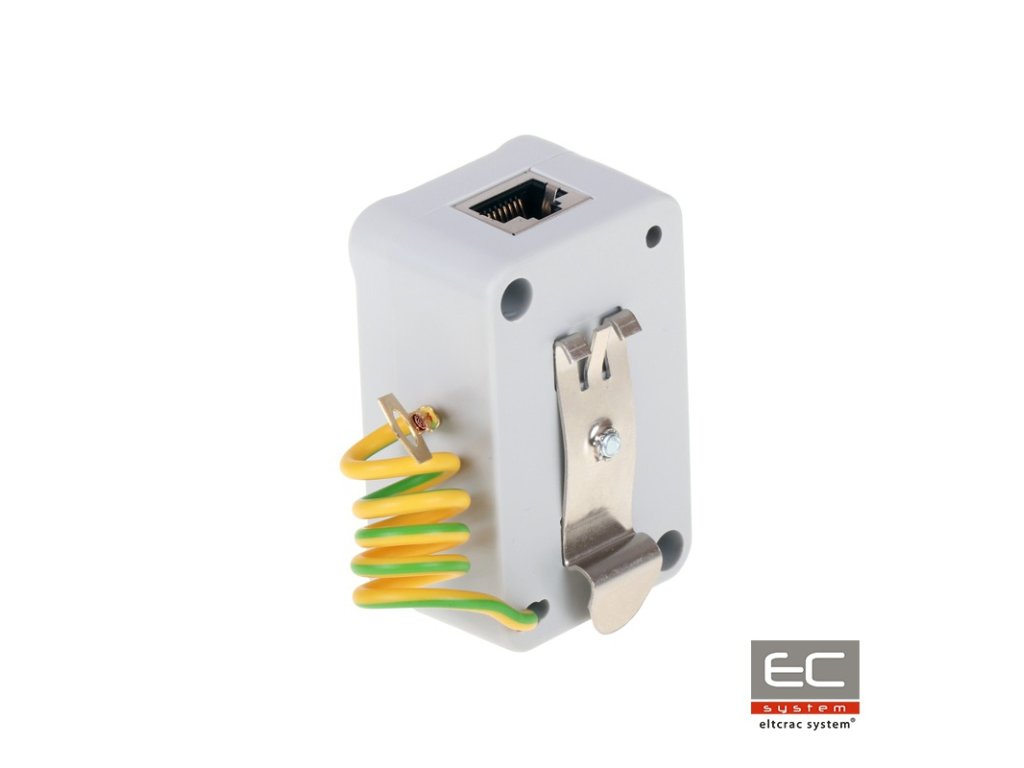

| Způsob montáže | Montáž na DIN lištu |
| Těsnost krytu | IP54 |
| Provozní teplota | -30C~60C |
Doplňkové parametry
| Kategorie: | Příslušenství k průmyslovým kamerám |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 5904041750397 |
