PTF-51-ECO/PoE/Micro - Miniaturní přepěťová ochrana pro ochranu sítí LAN - EWIMAR

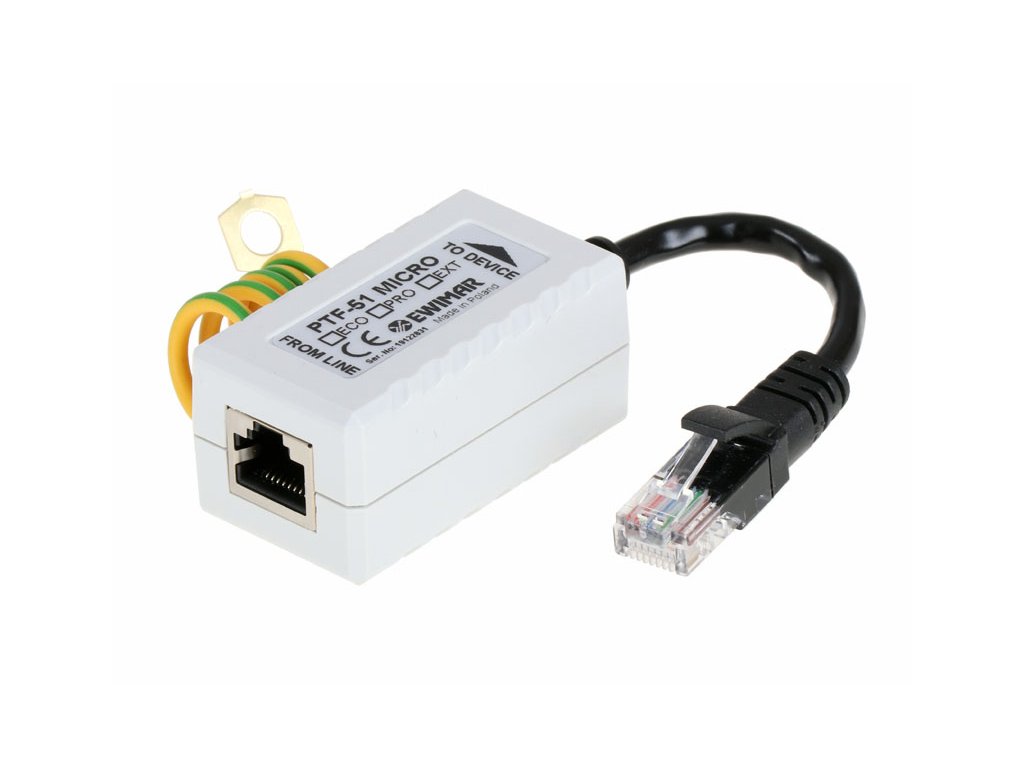

PTF-51-ECO/PoE/Micro je miniaturní přepěťová ochrana určená pro sítě LAN 100-BaseT založené na kabelech UTP kategorie 5 a 6. Zařízení má malé rozměry a je vybaveno zabudovaným kabelem s konektorem RJ-45, což umožňuje jednoduchou a rychlou montáž, a zároveň umožňuje skrytí ochrany v malých krytech. Ochranu je možné využít mimo jiné na ochranu průmyslových IP kamer. PTF-51-ECO/PoE/Micro chrání před účinky bleskových výbojů, přepětí a vandalizmu (působení paralizátorů). Ochrana zaručuje efektivní ochranu zařízení a instalací sítí LAN, jejichž prvky se nacházejí v budovách. Zařízení individuálně chrání každou přenosovou dvojici a eliminuje přepětí přesahující 6V uvnitř. Profesionální propojovací systém navíc chrání zařízení před nárůstem napětí na napájecích linkách PoE. Pary 4-5 a 7-8 jsou spojeny, protože LAN Base-100T je využívá výlučně na napájení PoE. PTF-51-ECO/PoE/Micro chrání obě skupiny napájecích párů před nárůstem napětí nad 58V a poškozením napájecích zdrojů koncových zařízení (například IP kamer, switchů).
Aby zařízení správně fungovalo a poskytovalo vhodnou úroveň ochrany, musí být připojeno k kvalitnímu uzemnění nebo, v případě jeho nepřítomnosti, k ochrannému vodiči PE. Je zakázáno připojovat k uzemnění bleskozvodné obvody a vytvářet uzemňovací bod ochrany v blízkosti uzemňovacího bodu bleskozvodného obvodu.
Příklady použití ochrany PTF-51-ECO/PoE/Micro
Technická specifikace:
| Datová linka | |
|---|---|
| Počet LAN kanálů | 1 |
| Kompatibilita s kabely | 100Base-T (100Mbit), kroucený pár kategorie 5, 5e a 6 |
| Vstupní konektor (kábel) | Zásuvka RJ-45 |
| Výstupní konektor (zařízení) | Kabel s konektorem RJ-45 |
| Jmenovité napětí DC (linka-zem) UN | 175V DC |
| Maximální provozní napětí (linka-zem) UC | 225V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 455V |
| Prietokový prúd C1 (8/20µS, linka-zem) Iimp | 100A |
| Jmenovité napětí DC (linka-linka) UN | 6V DC |
| Maximální provozní napětí (linka-linka) UC | 6,8V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Prietokový prúd C1 (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Odpínací prvek | Odporový odpínač |
| Sériový odpor | 2,2 / linka |
| Jmenovitý proud IN | 300mA / linka |
| Linka PoE | |
| Jmenovité napětí DC (linka-linka) UN | 56V DC |
| Maximální provozní napětí (linka-linka) UC | 64V DC |
| Úroveň ochrany UP C3 | 93V |
| Prietokový prúd (8/20µS, linka-linka) Iimp C3 | 73A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Standard provozu PoE | Kompatibilní s IEEE 802.3af/at - všechny typy |
| Společné vlastnosti | |
| Rozměry | 51 x 31 x 24 (mm) - bez kabelu |
| Aplikace | Vnitřní / Vnější jen v dodatečném krytu IP66 |
| Způsob montáže | Volně stojící |
| Těsnost krytu | IP54 |
| Provozní teplota | -30C~60C |
