Osziloskop Uni-T UPO2104E

Detailní popis produktu

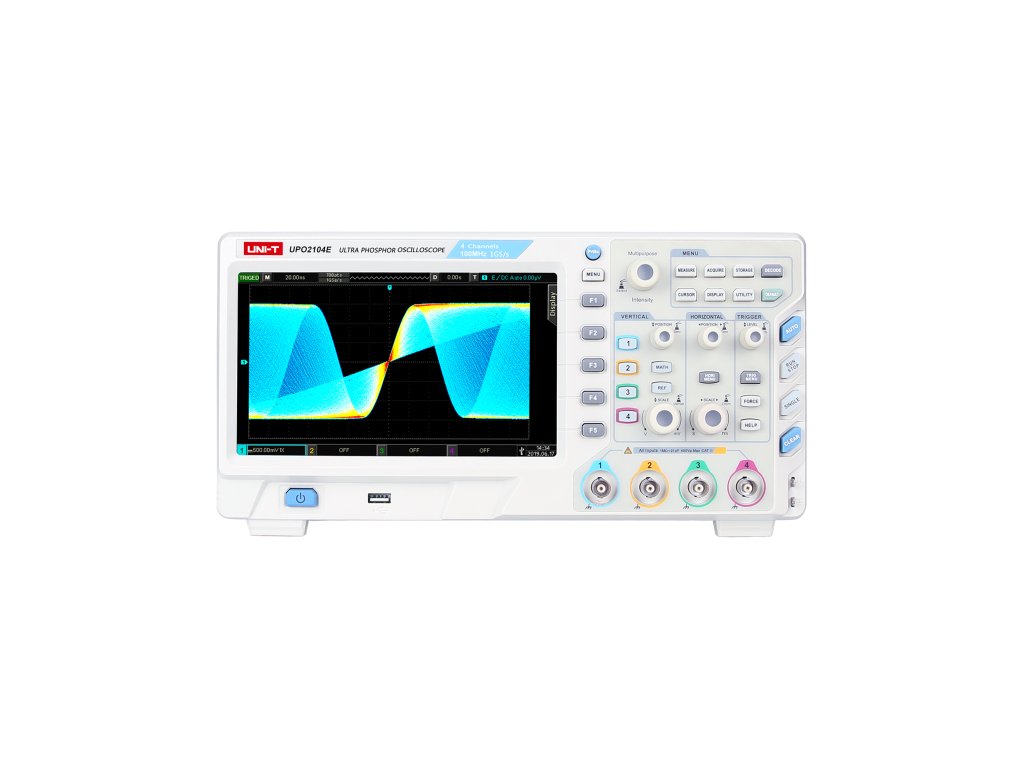

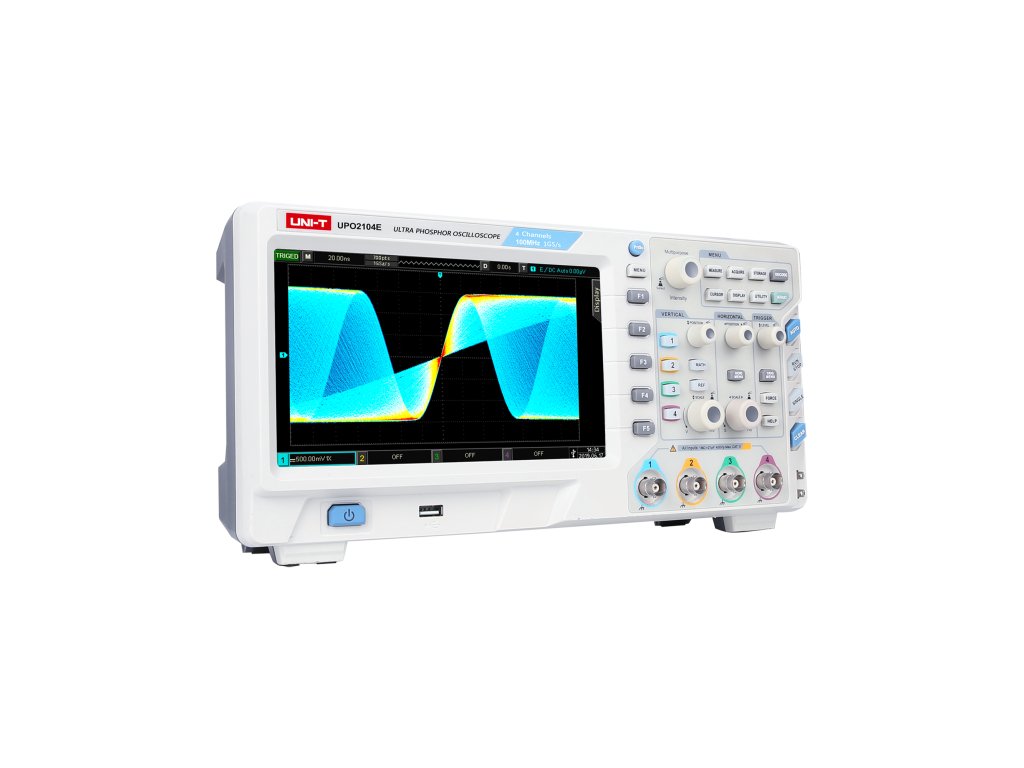

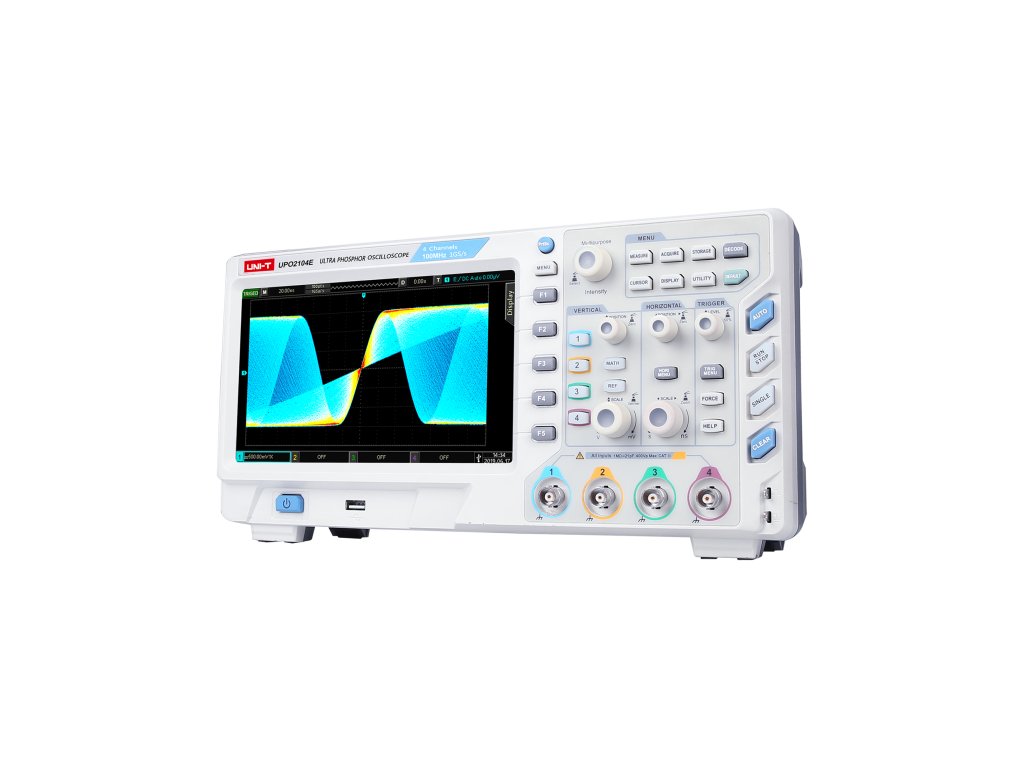

Osciloskop Uni-T UPO2104E

Osciloskop Uni-T je univerzální měřicí zařízení, které nabízí pokročilé funkce a vysokou přesnost. Díky čtyřem kanálům a bohaté sadě možností spouštění a operací s průběhy se skvěle hodí pro komplexní analýzu signálů jak v profesionálních, tak vzdělávacích aplikacích. Uni-T UPO2104E je spolehlivý nástroj pro přesnou a pokročilou analýzu signálů, který se osvědčí v každé profesionální laboratoři i ve vzdělávacích podmínkách a nabízí širokou funkčnost a pohodlí při používání.

Vícekanálová a Přesná Analýza Signálů

UPO2104E je vybaven 4 kanály, což umožňuje současné monitorování a analýzu mnoha signálů. Šířka analogového pásma 100 MHz a doba náběhu 3,5 ns zaručují, že zařízení je schopné zachytit rychlé změny signálů s vysokou přesností. Vzorkovací frekvence 1 GS/s a hloubka paměti 56 Mpts umožňují podrobný záznam dat, což je klíčové pro pokročilé analýzy.

Pokročilé Funkce Spouštění a Zpracování

Osciloskop nabízí širokou škálu způsobů spouštění, jako je Edge, šířka pulzu a okno, které umožňují přesnou kontrolu nad analyzovanými signály. Operace s průběhy, jako je A+B, FFT a pokročilá digitální filtrace, poskytují uživateli plnou svobodu v přizpůsobování výsledků svým potřebám. Možnost dekódování sériových sběrnic, jako je RS232 a I2C, činí UPO2104E univerzálním nástrojem vhodným pro práci s různými komunikačními protokoly.

Ergonomický Design a Intuitivní Ovládání

Díky velkému, 8-palcovému displeji TFT LCD s rozlišením WVGA poskytuje UPO2104E čitelné a detailní zobrazení výsledků měření. Lehká konstrukce a kompaktní rozměry činí osciloskop pohodlným pro přenášení a skladování, což je důležité pro uživatele pracující na různých místech. Napájení s širokým rozsahem napětí a frekvencí umožňuje jeho použití v různých prostředích po celém světě.

Šířka pásma analogového: 100 MHz
Doba náběhu: <=3,5 ns
Počet kanálů: 4
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 56 Mpts (1 kanál)
Rychlost zachytávání průběhu: 83,000 wfms/s
Základ času: 5 ns/div~50 s/div
Vstupní impedance: (1MOhm ±2%) / (21 pF ±3 pF)
Citlivost svislého vychýlení: 1 mV/div~20 V/div (1M?)
Přesnost zesílení signálu: <=±4%
Způsoby spouštění: Edge, šířka pulzu, okno, N-edge, zpoždění, timeout, doba trvání, setup/hold, sklon, video
Možnosti dekódování sériových sběrnic: RS232, I2C
Operace s průběhy: A+B, A-B, AxB, A/B, FFT, logické operace, digitální filtrace, pokročilé
Automatické měření 34 parametrů Maximum, minimum, peak-to-peak, medián, horní, dolní, amplituda, periodický průměr, průměr, periodické RMS, RMS, přestřel, undershoot, frekvence, perioda, doba náběhu, doba poklesu, kladná šířka pulzu, záporná šířka pulzu, zpoždění náběhu, zpoždění poklesu, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, kladný poměr povinnosti, záporný poměr povinnosti, fáze, plocha, cyklická plocha
Typy zobrazení výsledků: Zobrazení 5 měření současně
Statistiky měření: Průměr, Max, Min, standardní odchylka
Frekvenční okno: 6 bitů

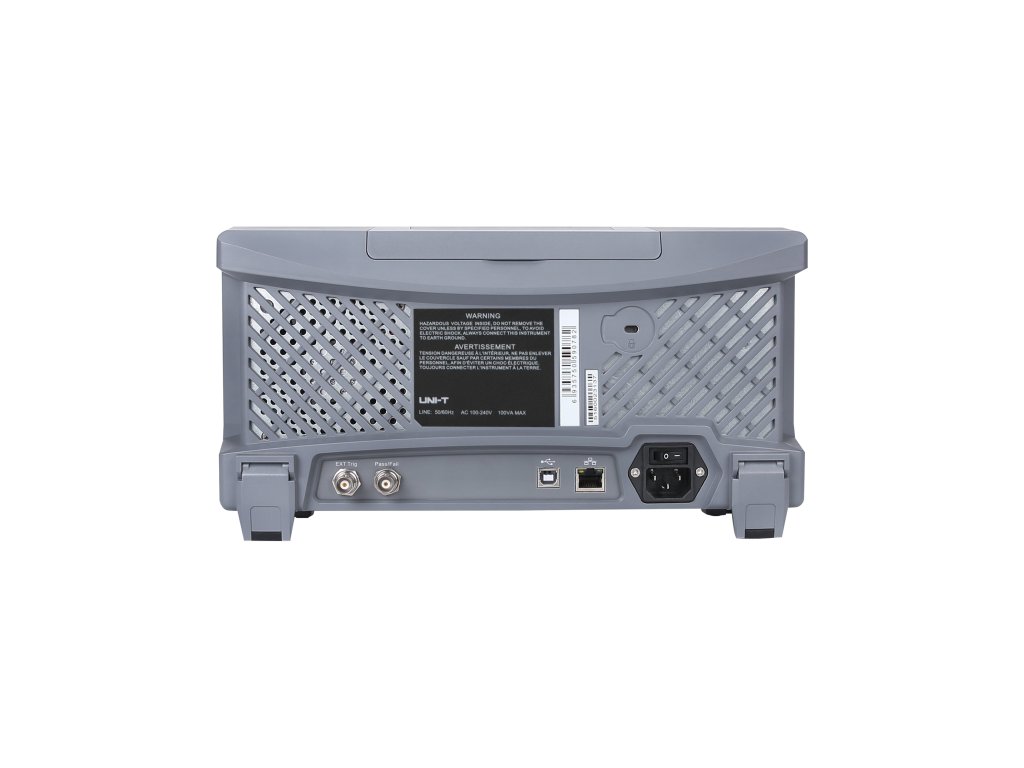

Rozhraní: USB-Host, USB-Device, LAN, EXT Trig, AUX Out

Obecné vlastnosti:
Napájení: 100V~240 VAC, 45-440 Hz
Displej: 8" TFT LCD, WVGA (800 x 480 px)
Hmotnost: 3,5 kg
Rozměry: 336 x 164 x 108 mm
