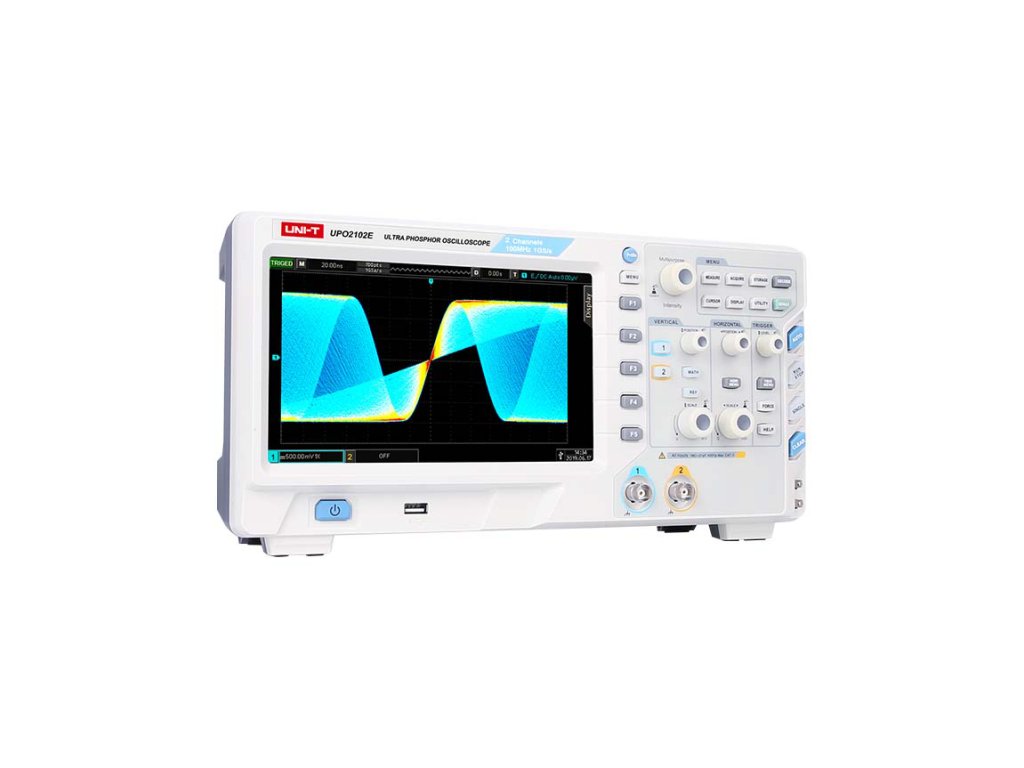

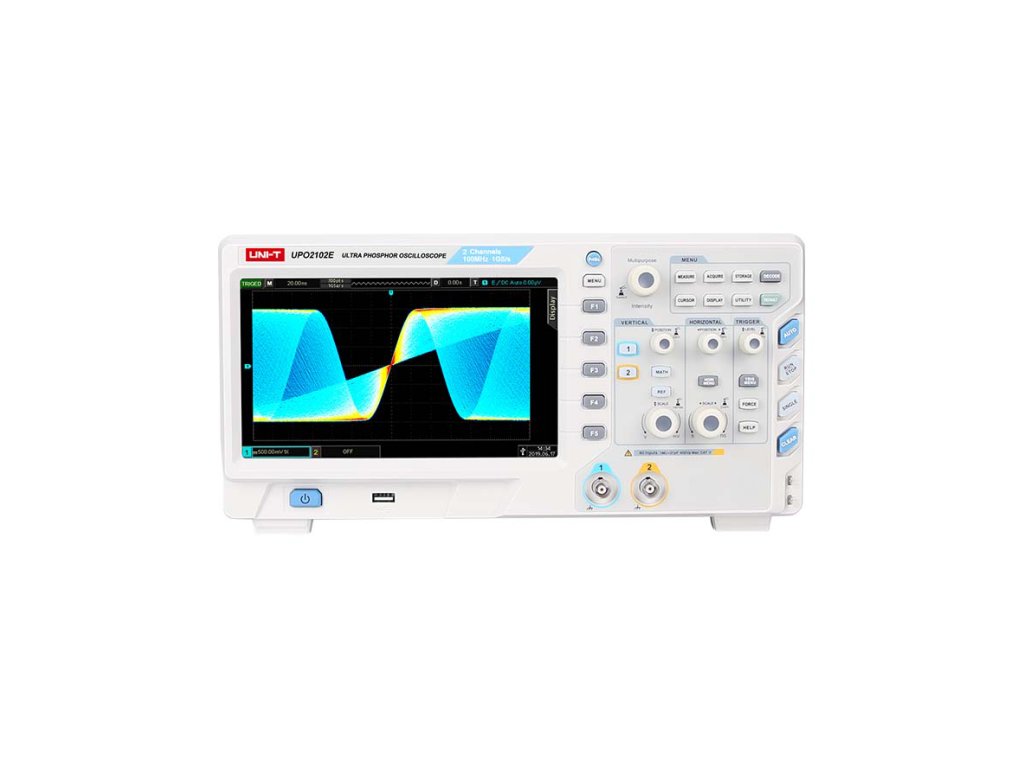

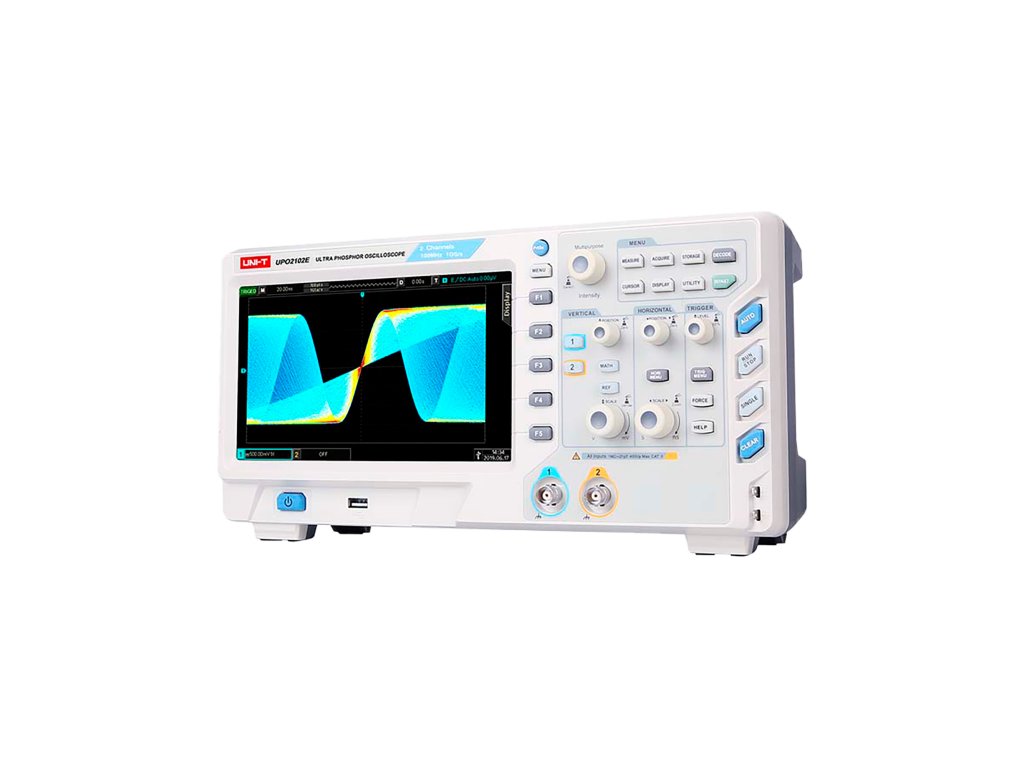

Osziloskop Uni-T UPO2102E

Detailní popis produktu

Šířka analogového pásma: 100 MHz Čas náběhu: <=3,5 ns Liczba kanałów: 2 Częstotliwość próbkowania: 1 GS/s Głębokość pamięci: 56 Mpts (1 kanał) Szybkość przechwytywania przebiegu: 83 000 wfms/s Podstawa czasu: 5 ns/div~50 s/div Impedancja wejściowa: (1MOhm ±2%) II (20 pF ±3 pF) Czułość odchylenia pionowego: 1 mV/div~20 V/div (1M?) Dokładność wzmocnienia sygnału: <=±3% Zapis przebiegów: 65 000 ramek Sposoby wyzwalania: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code Opcje dekodowania magistrali szeregowych: RS232/UART, I2C Operacje na przebiegach: A+B, A-B, AxB, A/B, FFT, operacje logiczne, zaawansowane Pomiar autoamtyczny 27 parametrów:  Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge), Delay B->A (Falling edge). Typy zobrazení výsledků: Zobrazení 5 měření současně Statistiky měření: Průměr, Max, Min, směrodatná odchylka, číslo měření Frekvenční okno: 6 bitů Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail) Obecné vlastnosti: Napájení: 100V~240VAC, 50Hz/60Hz Displej: 8” TFT LCD, WVGA (800×480 px) Hmotnost: 3,5 kg Rozměry: 336 mm×164 mm×108 mm
Šířka analogového pásma: 100 MHz
Čas náběhu: <=3,5 ns
Počet kanálů: 2
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 56 Mpts (1 kanál)
Rychlost zachycení průběhu: 83 000 wfms/s
Časová základna: 5 ns/div~50 s/div
Vstupní impedance: (1MOhm ±2%) II (20 pF ±3 pF)
Citlivost svislé odchylky: 1 mV/div~20 V/div (1M?)
Přesnost zesílení signálu: <=±3%
Záznam průběhů: 65 000 rámků
Režimy spouštění: Hrana, šířka pulsu, runt, okno, N-hrana, zpoždění, timeout, trvání, setup/hold, sklon, video, kód
Možnosti dekódování sériové sběrnice: RS232/UART, I2C
Operace na průbězích: A+B, A-B, AxB, A/B, FFT, logické operace, pokročilé
Automatické měření 27 parametrů: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time, Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio, Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge), Delay B->A (Falling edge).
Typy zobrazení výsledků: Zobrazení 5 měření současně
Statistiky měření: Průměr, Max, Min, směrodatná odchylka, číslo měření
Frekvenční okno: 6 bitů
Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

Obecné vlastnosti:
Napájení: 100V~240VAC, 50Hz/60Hz
Displej: 8” TFT LCD, WVGA (800×480 px)
Hmotnost: 3,5 kg
Rozměry: 336 mm×164 mm×108 mm
