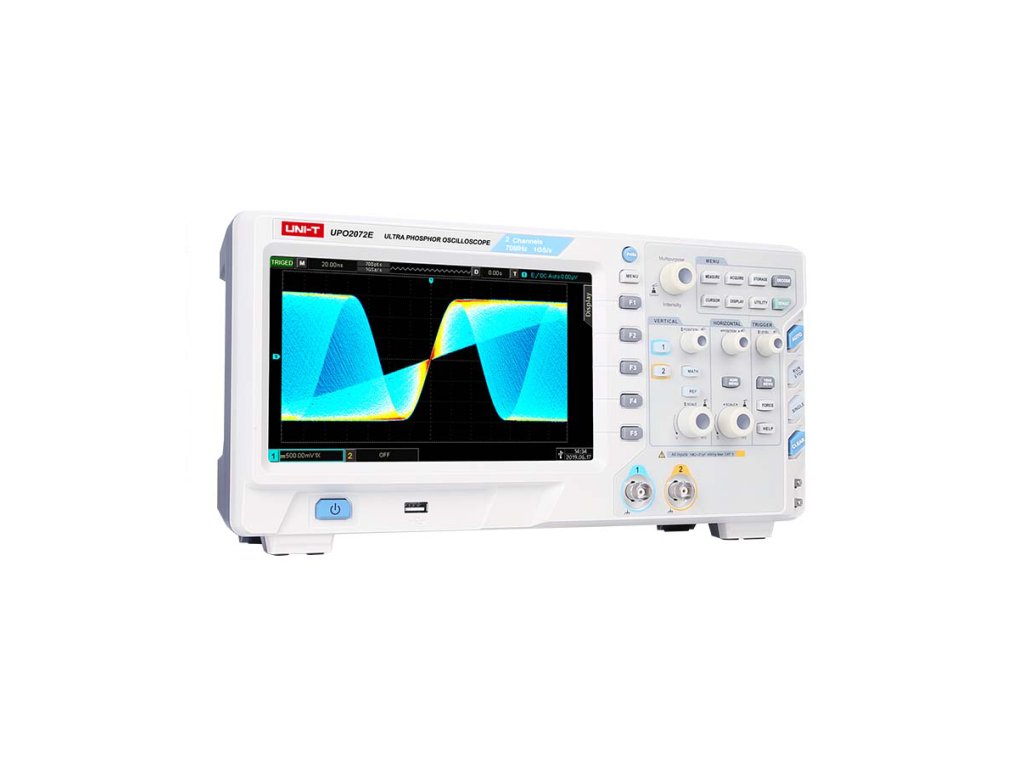

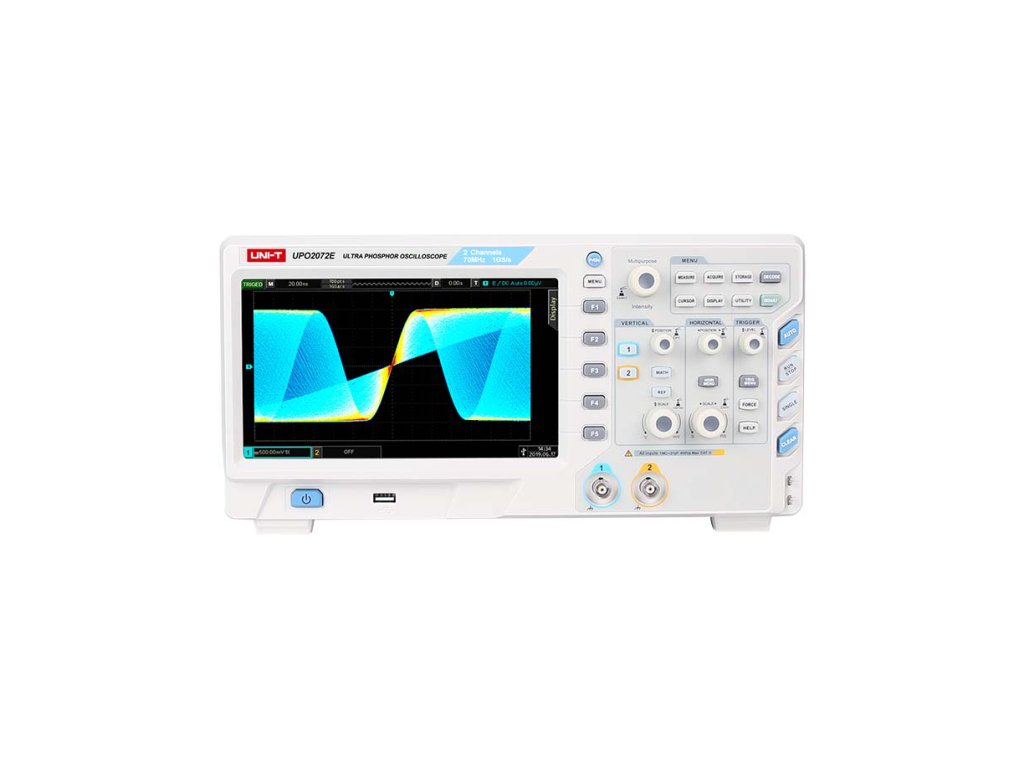

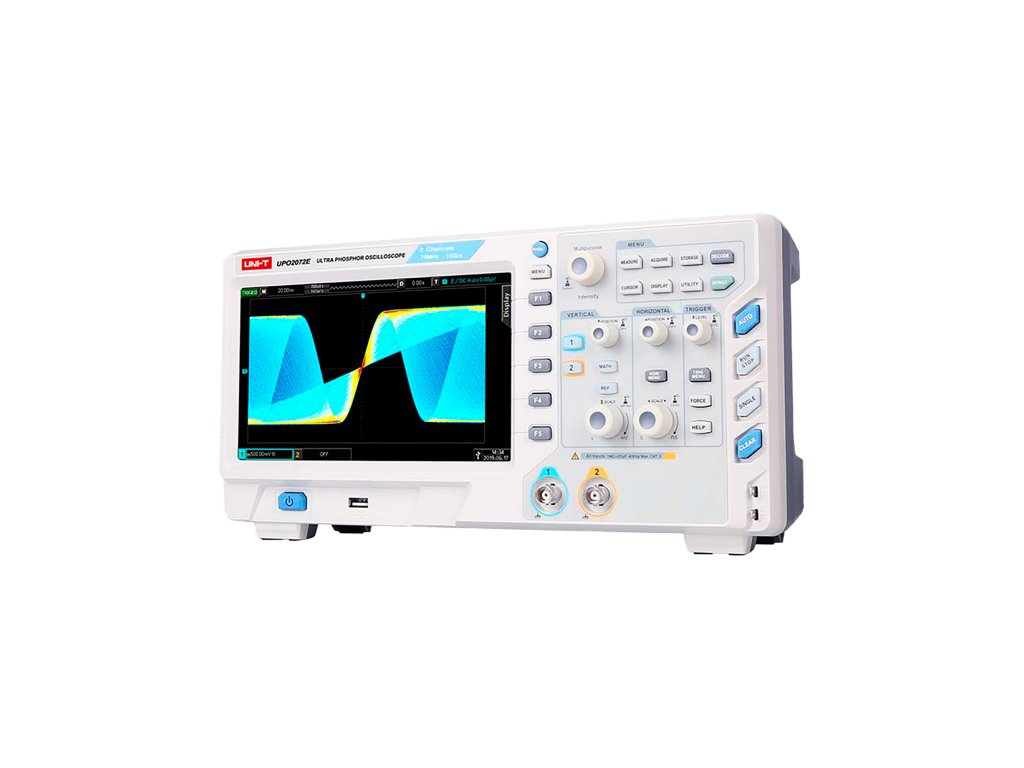

Osziloskop Uni-T UPO2072E

Detailní popis produktu

Šířka analogového pásma: 70 MHz Čas náběhu: <=5 ns Liczba kanałów: 2 Częstotliwość próbkowania: 1 GS/s Głębokość pamięci: 56 Mpts (1 kanał) Szybkość przechwytywania przebiegu: 83,000 wfms/s Podstawa czasu: 5 ns/div~50 s/div Impedancja wejściowa: (1MOhm ±2%) II (20 pF ±3 pF) Czułość odchylenia pionowego: 1 mV/div~20 V/div (1M?) Dokładność wzmocnienia sygnału: <=±3% Zapis przebiegów: 65,000 ramek Sposoby wyzwalania: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code Opcje dekodowania magistrali szeregowych: RS232/UART, I2C Operacje na przebiegach: A+B, A-B, AxB, A/B, FFT, operacje logiczne, zaawansowane Pomiar autoamtyczny 27 parametrów:  Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge), Delay B->A (Falling edge) Typy zobrazení výsledků: Zobrazit 5 měření současně Statistika měření: Průměr, Max, Min, standardní odchylka, číslo měření Frekvenční okno: 6 bitů Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail) Obecné vlastnosti: Napájení: 100V~240 VAC, 50 Hz/60 Hz Displej: 8” TFT LCD, WVGA (800x480 px) Hmotnost: 3,5 kg Rozměry: 336 x 164 x 108 mm
Šířka analogového pásma: 70 MHz
Čas náběhu: <=5 ns
Počet kanálů: 2
Vzorkovací frekvence: 1 GS/s
Hloubka paměti: 56 Mpts (1 kanál)
Rychlost zachycení průběhu: 83,000 wfms/s
Základna času: 5 ns/div~50 s/div
Vstupní impedance: (1MOhm ±2%) II (20 pF ±3 pF)
Citlivost svislé odchylky: 1 mV/div~20 V/div (1M?)
Přesnost zesílení signálu: <=±3%
Záznam průběhů: 65,000 rámečků
Způsoby spouštění: Edge, šířka pulsu, runt, okno, N-edge, zpoždění, timeout, trvání, setup/hold, slope, video, kód
Možnosti dekódování sériové sběrnice: RS232/UART, I2C
Operace na průbězích: A+B, A-B, AxB, A/B, FFT, logické operace, pokročilé
Automatické měření 27 parametrů:  Peak-Peak, Amplituda, Maximum, Minimum, Vrchol, Spodní část, Průměr, Střed, Průměr cyklu, RMS, RMS cyklu, Plocha, Plocha cyklu, Přesah, Preshoot, Frekvence, Cyklus, Rise Time, Fall Time, Kladný puls, Záporný puls, Kladný poměr doby, Záporný poměr doby, Zpoždění A->B (Rising edge), Zpoždění A->B (Falling edge), Zpoždění B->A (Rising edge), Zpoždění B->A (Falling edge)
Typy zobrazení výsledků: Zobrazit 5 měření současně
Statistika měření: Průměr, Max, Min, standardní odchylka, číslo měření
Frekvenční okno: 6 bitů
Rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

Obecné vlastnosti:
Napájení:100V~240 VAC, 50 Hz/60 Hz
Displej: 8” TFT LCD, WVGA (800x480 px)
Hmotnost: 3,5 kg
Rozměry: 336 x 164 x 108 mm
