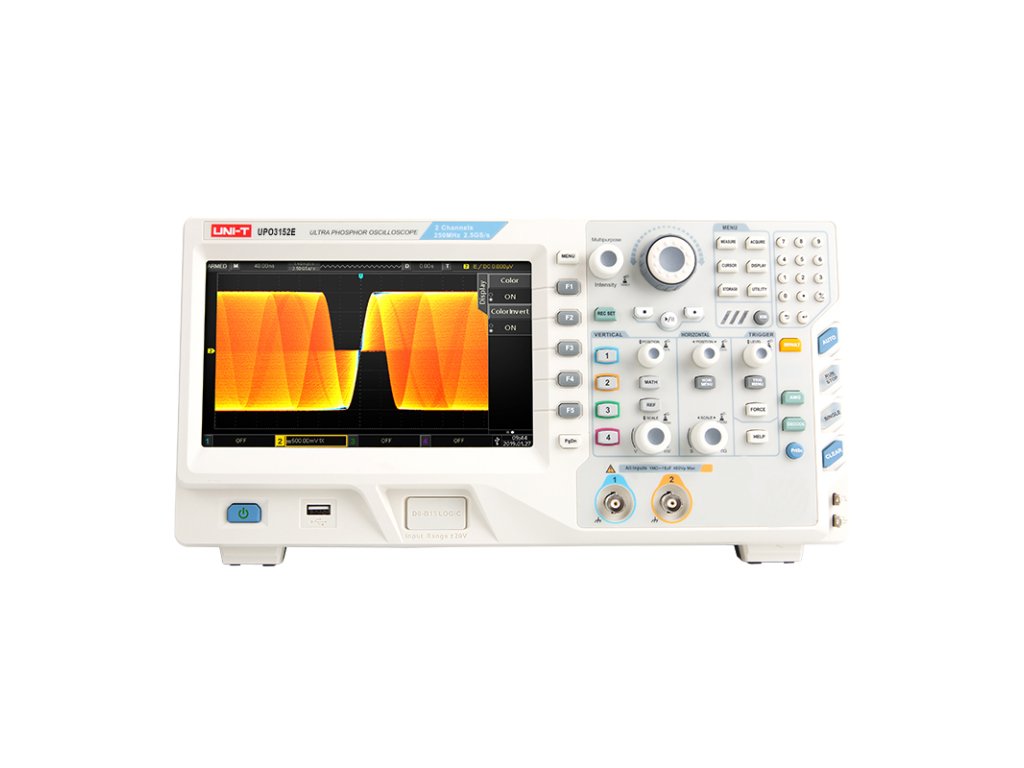

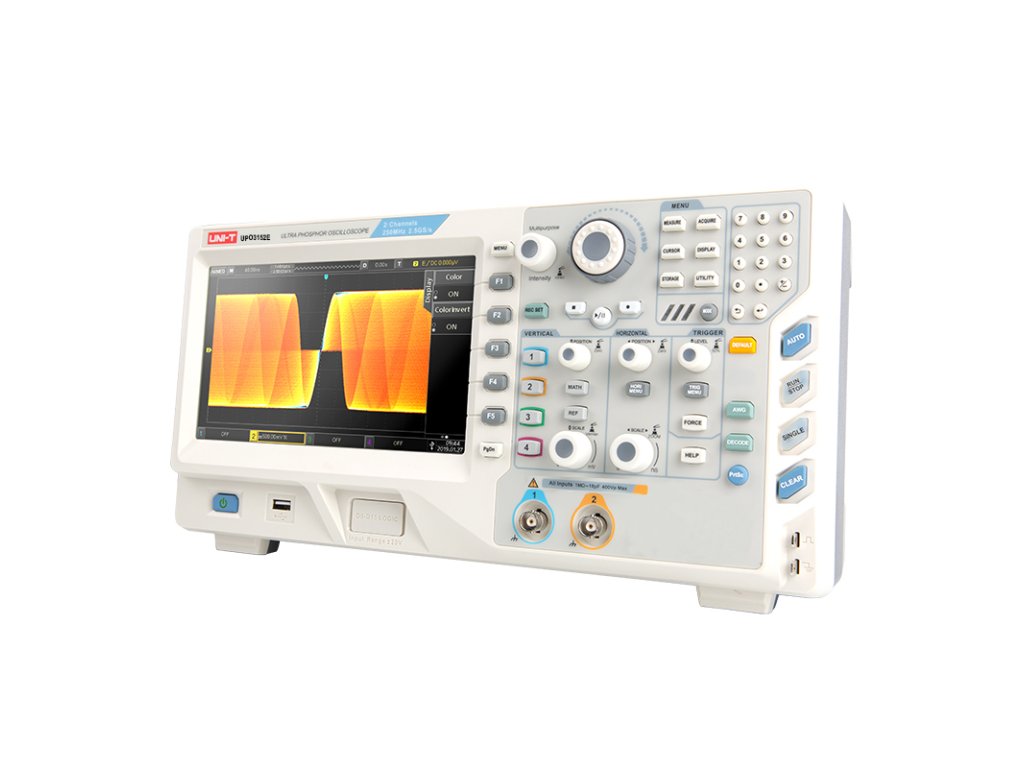

Oszilloskop Uni-T UPO3152E s ultrafosforovým displejem

Detailní popis produktu

PARAMETRY HLAVNÍ Šířka analogového pásma: 150 MHz Čas náběhu: <=2,4 ns Počet kanálů: 2 Vzorkovací frekvence: 2,5 GS/s (1 kanál), 1,25 GS/s (2 kanály/4 kanály) Hloubka paměti: automatická, 7 kpts, 70 kpts, 700 kpts, 7 Mpts, 70 Mpts (volitelně) Rychlost zachycení průběhu: 200 000 wfms/s Základna času: 2 ns/div ~ 40 s/div Vstupní impedance: 1 MOhm±2% při kapacitě 18 pF±3 pF Citlivost svislého vychýlení: 1 mV/div ~ 20 V/div Přesnost zesílení DC signálu: ?±3% Záznam průběhů (1 kanál): 100 000 rámců; v nastavitelném časovém rozmezí: 1,00 ms ~ 1000 s Způsoby spuštění: Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slope, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay Možnosti dekódování sériových linek: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay Operace na průbězích: A+B, A-B, AxB, A/B, FFT Automatické měření 34 parametrů: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase Typy zobrazení výsledků: 5 Statistiky měření: Average, Max, Min, číslo měření Frekvenční okno: 6 bitů Rozhraní: USB Host, USB Device, LAN, EXT Trig, výstup AUX, VGA AWG (volitelně) VLASTNOSTI OBECNÉ Napájení: 100 V~240 V AC rms, 50 Hz/60 Hz Displej: 8” TFT LCD, WVGA (800x480 px) Typ displeje: Ultra Phosphor Rozměry: 370 x 195 x 125 mm Hmotnost: 4,2 kg
PARAMETRY HLAVNÍ
Šířka analogového pásma: 150 MHz
Čas náběhu: <=2,4 ns
Počet kanálů: 2
Vzorkovací frekvence: 2,5 GS/s (1 kanál), 1,25 GS/s (2 kanály/4 kanály)
Hloubka paměti: automatická, 7 kpts, 70 kpts, 700 kpts, 7 Mpts, 70 Mpts (volitelně)
Rychlost zachycení průběhu: 200 000 wfms/s
Základna času: 2 ns/div ~ 40 s/div
Vstupní impedance: 1 MOhm±2% při kapacitě 18 pF±3 pF
Citlivost svislého vychýlení: 1 mV/div ~ 20 V/div
Přesnost zesílení DC signálu: ?±3%
Záznam průběhů (1 kanál): 100 000 rámců; v nastavitelném časovém rozmezí: 1,00 ms ~ 1000 s
Způsoby spuštění: Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slope, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Možnosti dekódování sériových linek: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Operace na průbězích: A+B, A-B, AxB, A/B, FFT
Automatické měření 34 parametrů: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Typy zobrazení výsledků: 5
Statistiky měření: Average, Max, Min, číslo měření
Frekvenční okno: 6 bitů

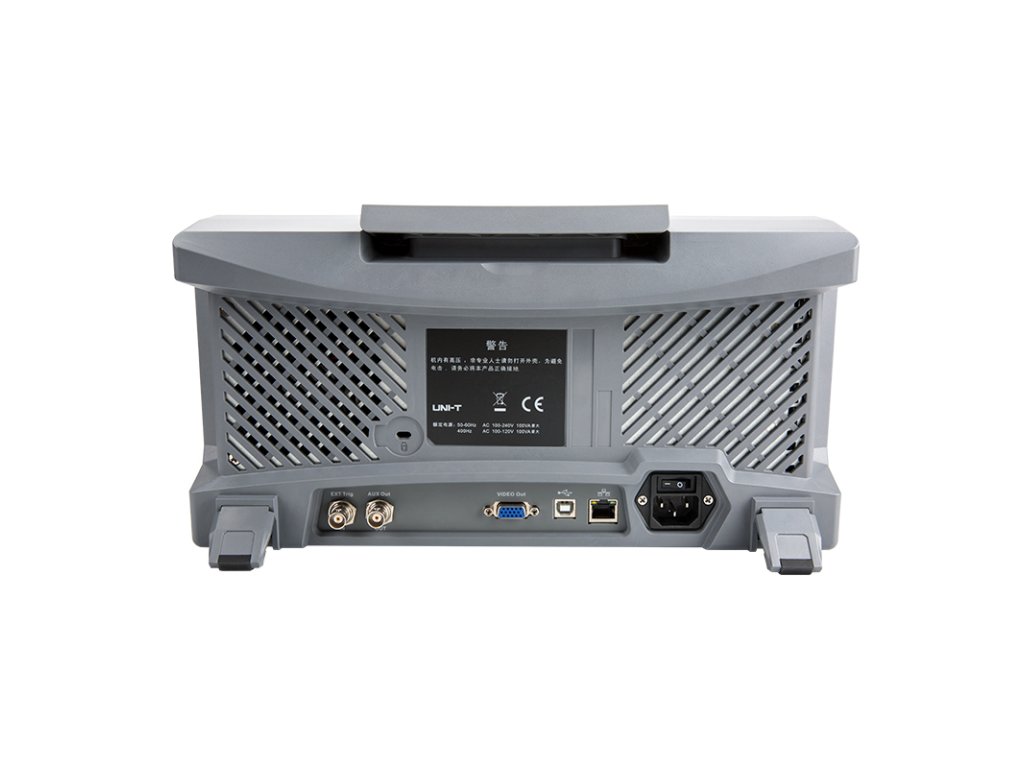

Rozhraní: USB Host, USB Device, LAN, EXT Trig, výstup AUX, VGA
AWG (volitelně)

VLASTNOSTI OBECNÉ
Napájení: 100 V~240 V AC rms, 50 Hz/60 Hz
Displej: 8” TFT LCD, WVGA (800x480 px)
Typ displeje: Ultra Phosphor
Rozměry: 370 x 195 x 125 mm
Hmotnost: 4,2 kg
